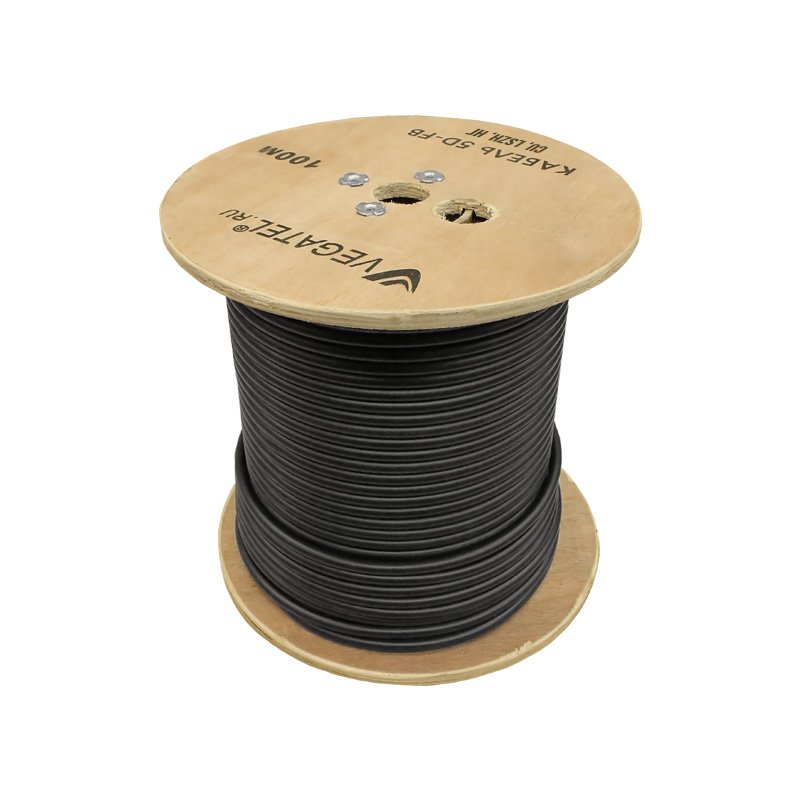

Профессиональный ВЧ кабель VEGATEL 5D-FB Cu (ГОСТ), выполненный в соответствии с противопожарными требованиями.
нг(A)-HFLTx
ГОСТ 31565 – 2012.
Область применения:
-
Системы усиления сотового сигнала всех стандартов.
-
Кабельные сборки 50 Ом различного назначения.
-
Тракты для подключения различных антенн 50 Ом.
-
Антенно-фидерные устройства (АФУ).
-
Wi-Fi/WiMax системы 2,4 ГГц.
-
Радиостанции, ретрансляторы и др. радиооборудование 50 Ом.
Особенности модели:

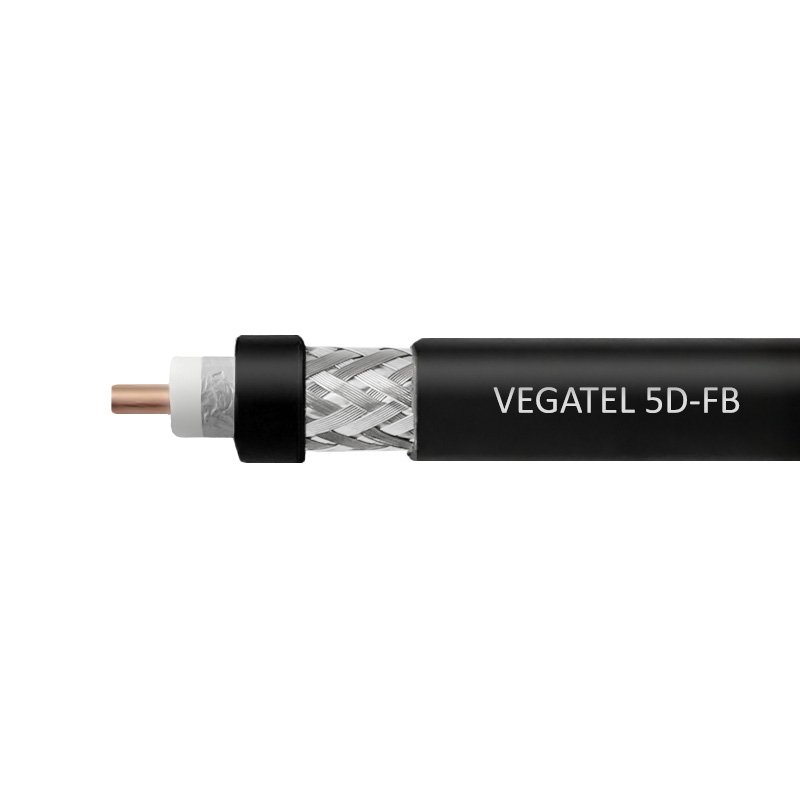

Центральный проводник выполнен из чистой меди. Благодаря этому обеспечиваются низкие потери сигнала и высокая механическая прочность. Сочетание двухслойной фольги на лавсановой основе (основной экран) и внешней оплётки высокой плотности позволяют обеспечить хорошую помехозащищённость. Кабель обладает хорошей гибкостью и прочностью. Внешняя оболочка выполнена из современного диэлектрика
LSZH. Наличие этого сертифицированного диэлектрика позволяет использовать кабель
VEGATEL 5D-FB Cu (ГОСТ) в местах массового скопления людей (торговые/бизнес центры, магазины, офисы).
Рабочие параметры
|
Параметр
|
Значение
|
|
Сопротивление
|
50 Ом
|
|
Погонная емкость
|
81,69 пФ/м
|
|
Коэффициент укорочения
|
1,23
|
|
Диаметр центральной жилы
|
1,8 мм
|
|
Материал центральной жилы
|
BC
|
|
Диаметр диэлектрика
|
5,0 мм
|
|
Материал диэлектрика
|
FPE
|
|
Внешний диаметр оболочки
|
7,5 мм
|
|
Материал оболочки
|
LSZH
|
|
Основной экран
|
DF
|
|
Плотность основного экрана
|
100%
|
|
Конфигурация оплетки
|
120*0.14
|
|
Плотность оплетки
|
90%
|
|
Вес нетто
|
84 кг/км
|
|

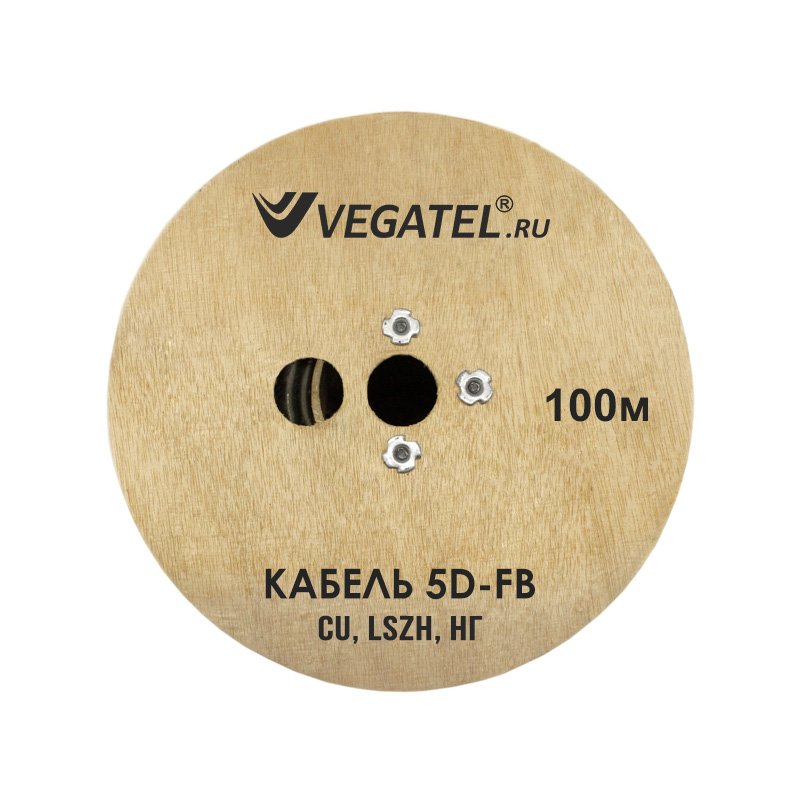

Габариты катушки
|
30 х 13 см
|
|
Упаковка
|
бухта 100 м
|
|
Температура эксплуатации
|
-40℃ ... +75℃
|
|
Температура инсталляции
|
-25℃ ... +50℃
|
Условные обозначения:
BC - чистая медь
FPE - физически вспененный полиэтилен
DF - двухсторонняя алюминиевая фольга на лавсановой основе
TC - луженая медь
Таблица затухания в кабеле в зависимости от частоты сигнала.
|
Частота, МГц
|
Затухание, дБ/100м
|
Частота, МГц
|
Затухание, дБ/100м
|
|
150
|
7,8
|
1200
|
23,7
|
|
400
|
13,0
|
1800
|
29,7
|
|
800
|
18,9
|
1900
|
30,6
|
|
900
|
20,2
|
2500
|
35,8
|
Гарантия от производителя - 1 год.
Цвет и комплектация товара могут изменяться производителем без ухудшения функциональных возможностей оборудования.
