KM6-400/6000 - Измерительная антенна Kroks

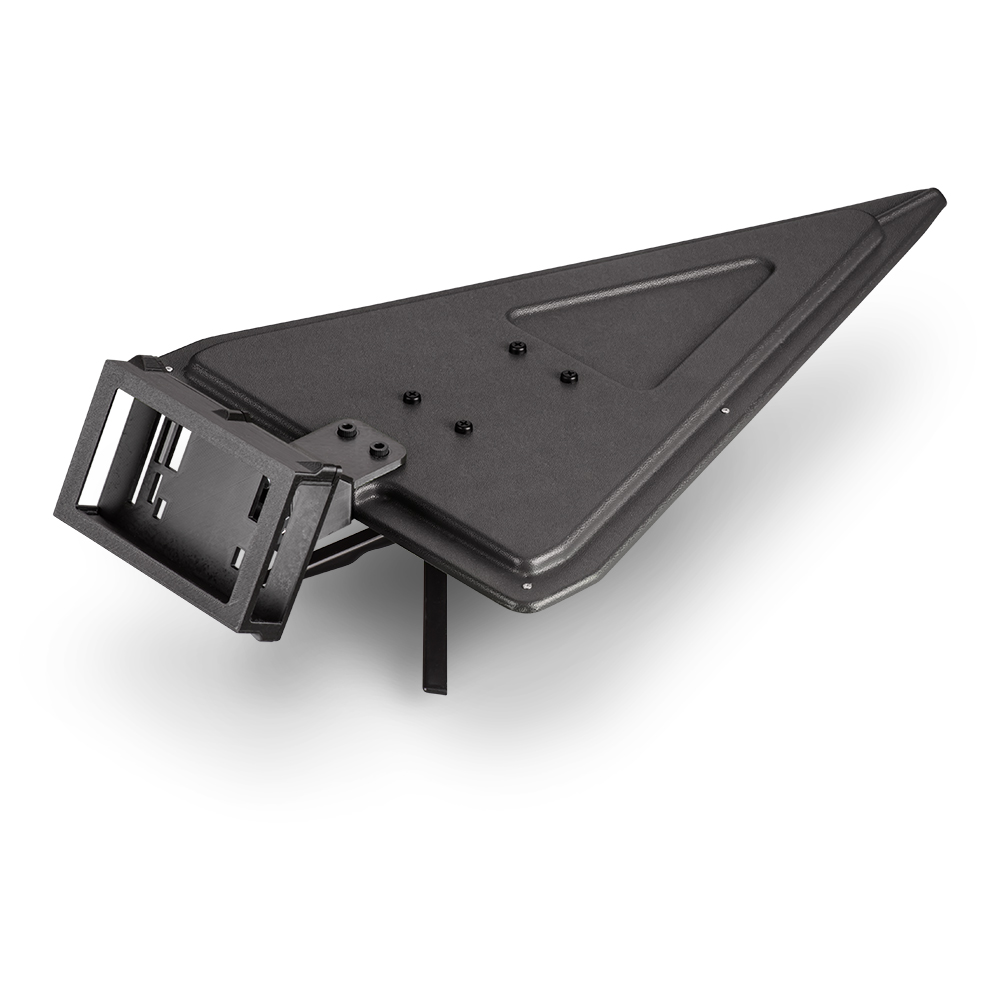

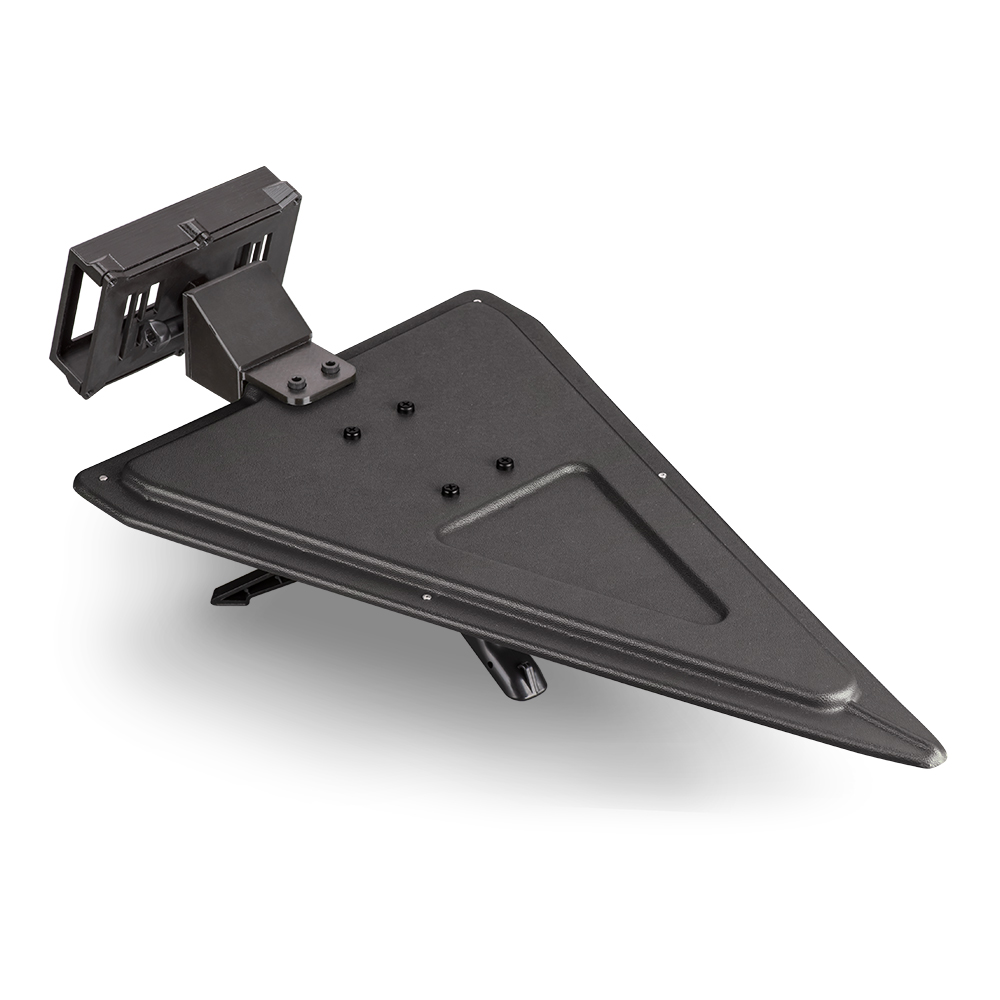

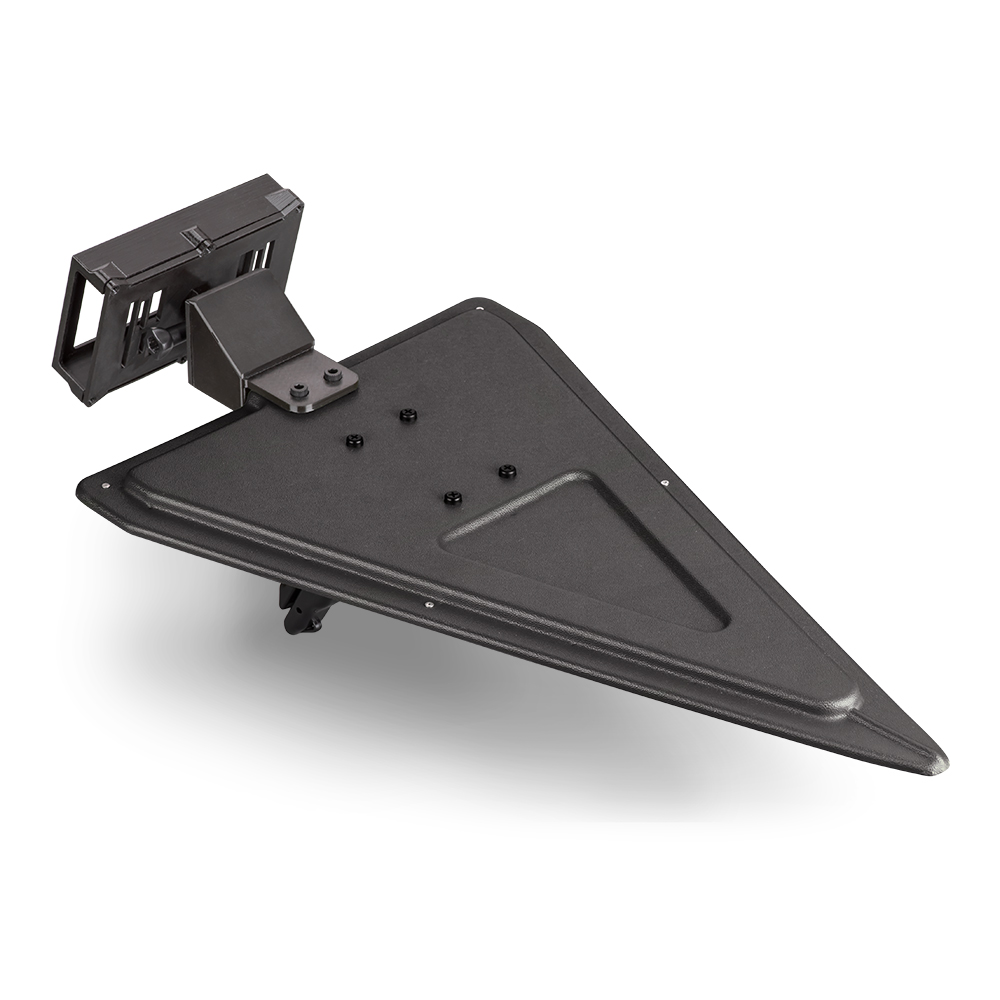

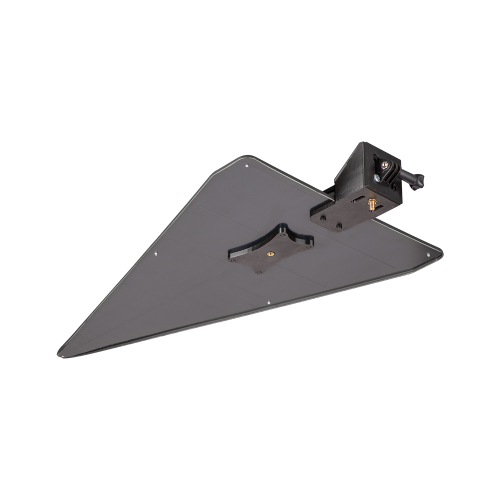

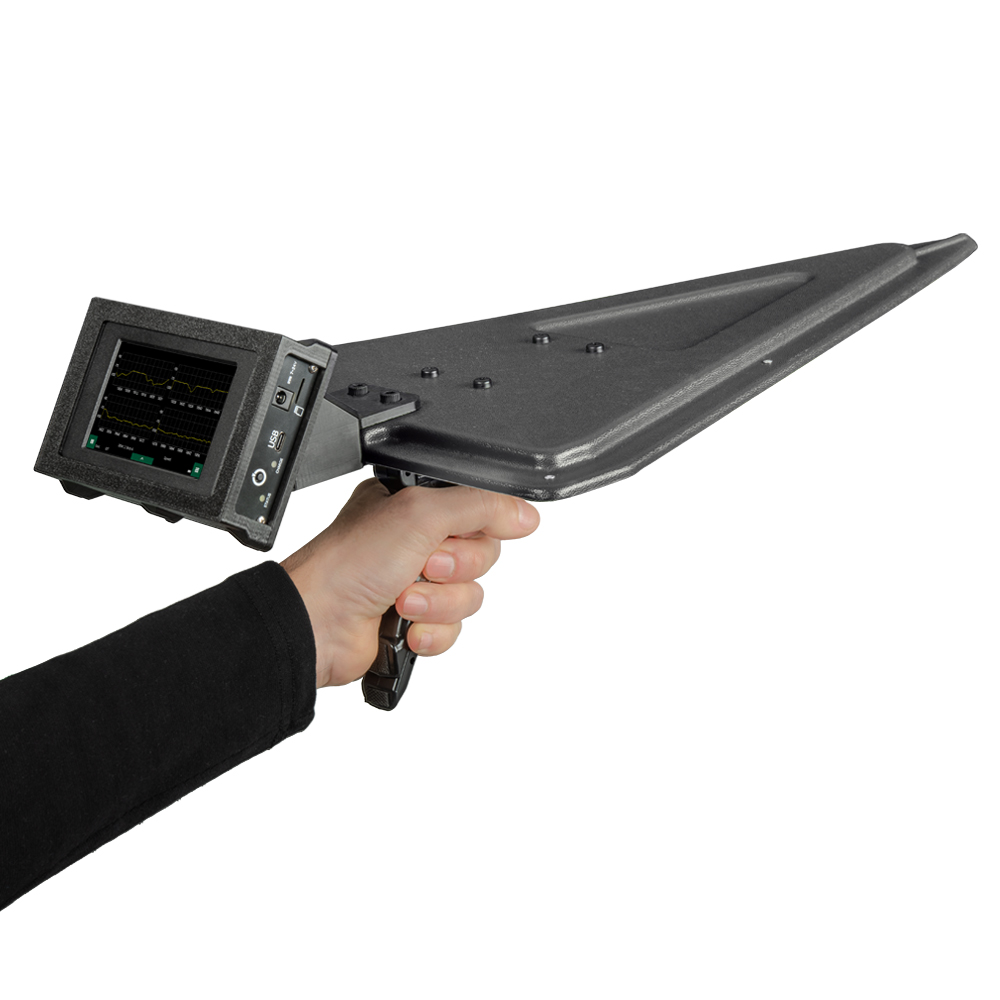

Направленная пассивная логопериодическая измерительная антенна КМ6-400/6000 с коэффициентом усиления до 6 дБи.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазоне частот от 400 до 6000 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

• 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
• 3G (UMTS 900, UMTS 2100)
• 4G (LTE 800, LTE 1800, LTE 2100, LTE 2300, LTE 2600), YOTA
• WI-FI 2400 (IEEE 802.11b, g, n)
• WI-FI 5000 (IEEE 802.11b, g, n, ac)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

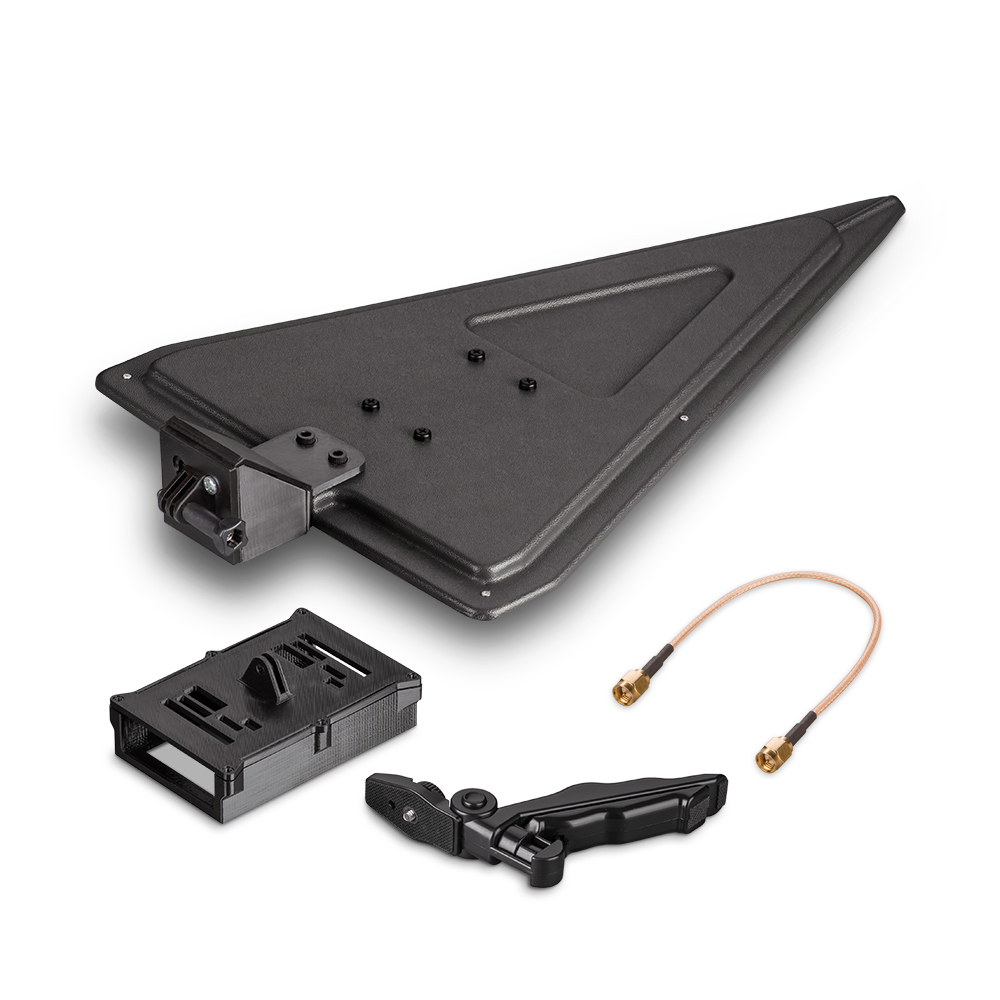

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

• произвести анализ радиочастотной обстановки;
• навести антенну на базовую станцию;
• обнаружить источник сигнала или помех;
• проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

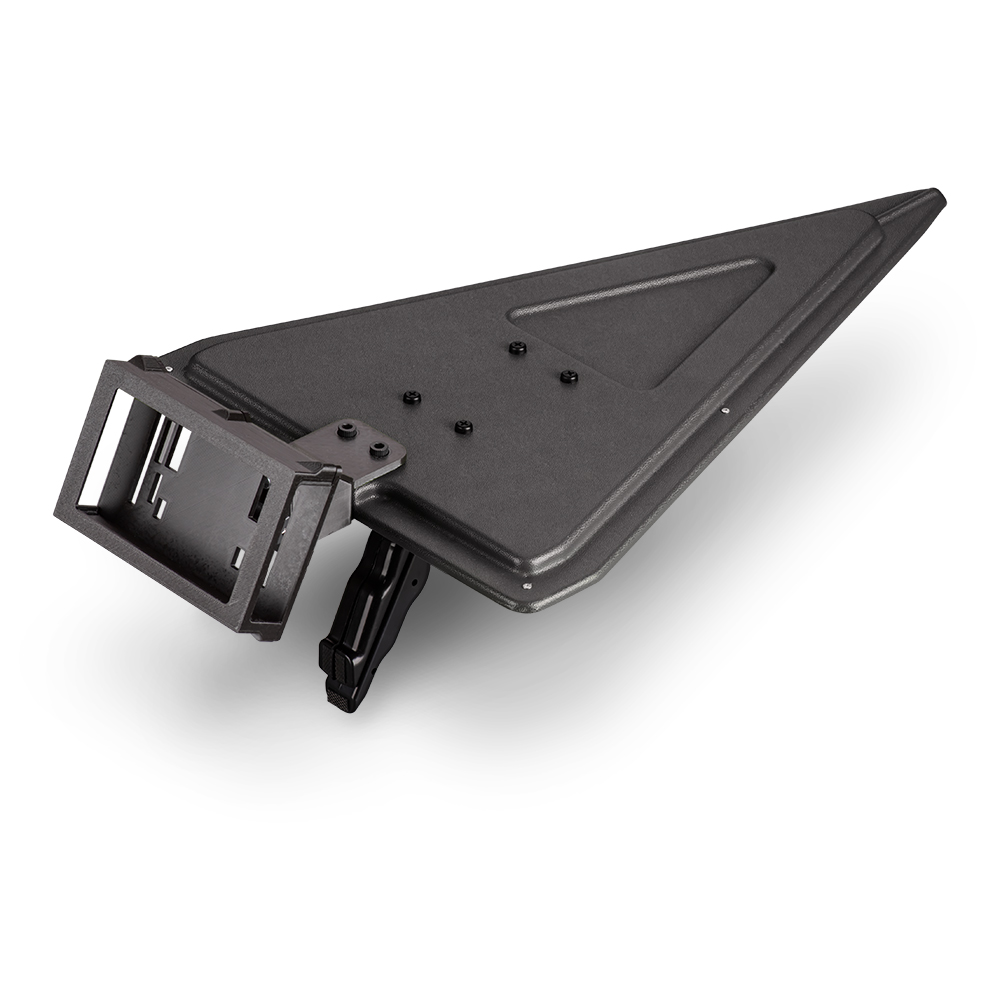

• малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;

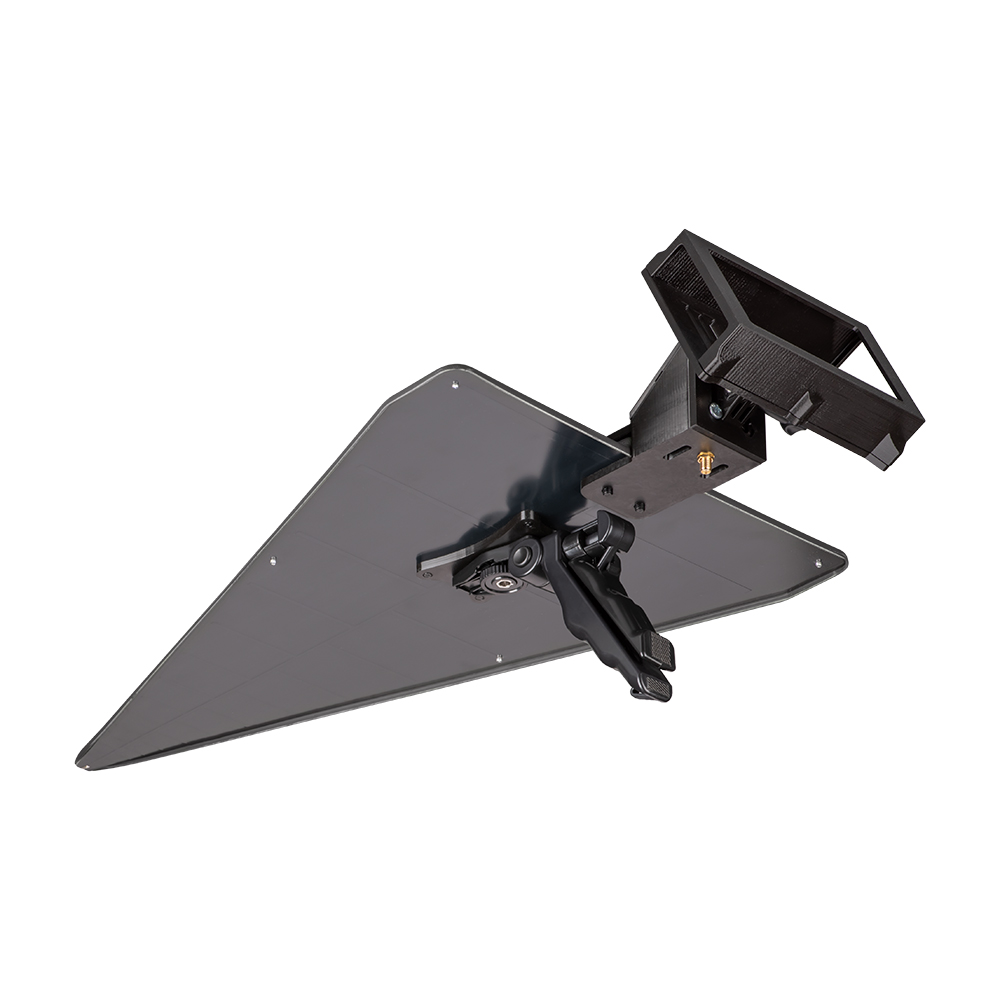

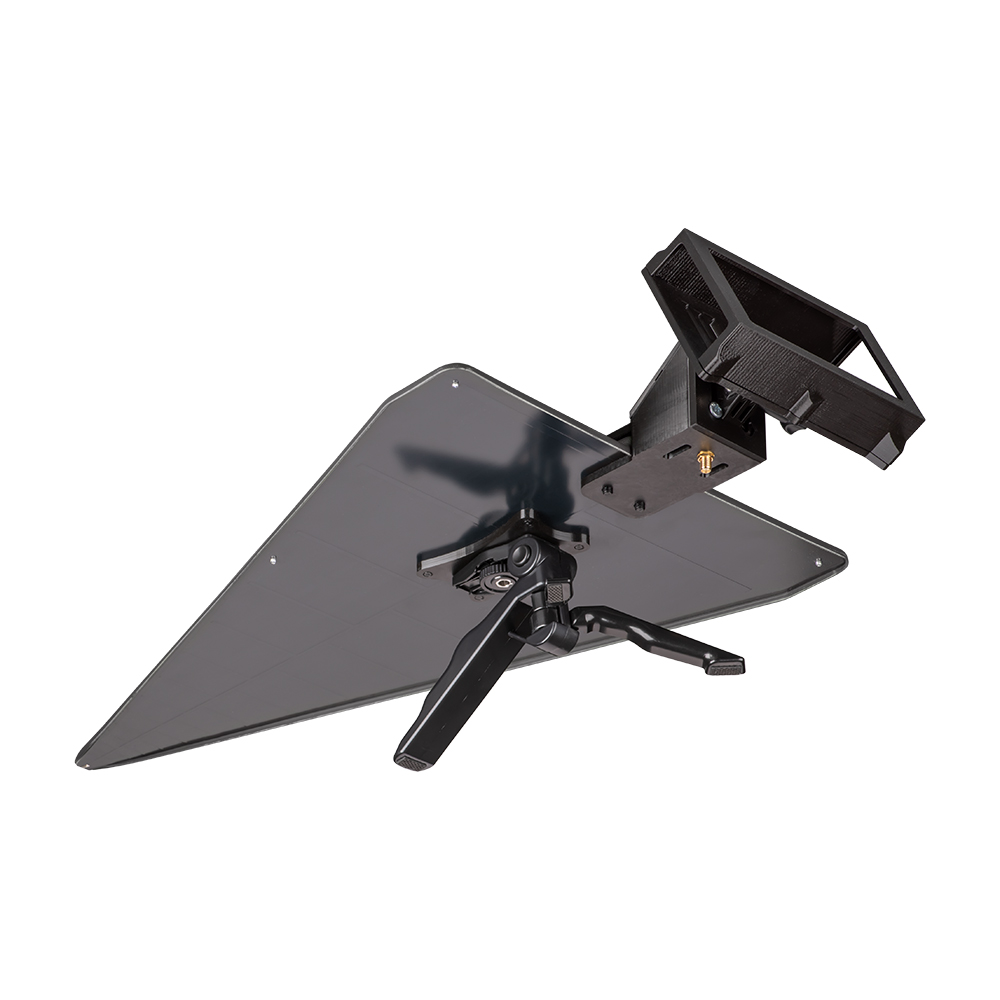

• штатив для установки антенны на поверхность;
• съёмная рукоятка упрощает хранение и транспортировку антенны;
• для сборки антенны не требуется специальный инструмент.

!! Внимание, анализатор спектра не входит в комплект поставки !!



Графики КСВ, диаграммы направленности:

Коэффициент усиления:
Диаграммы направленности в горизонтальной плоскости 500 МГц - 6000 МГц:
Диаграммы направленности в вертикальной плоскости 500 МГц - 6000 МГц:
График КСВ в рабочем диапазоне:
