Габариты (длина , ширина , высота ), мм
|
|
300 x 300 x 210
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
|
310 x 130 x 120
|
|
Масса в индивидуальной упаковке, грамм
|
|
2400
|
|
Количество товаров в групповой упаковке, шт
|
|
12
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
|
490-540
|
|
КСВ в рабочем диапазоне частот, не более
|
|
2
|
|
Волновое сопротивление, Ом
|
|
50 (SMA разъём)
|
|
Максимальная подводимая мощность, Вт
|
|
10
|
|
Допустимая ветровая нагрузка, м/с
|
|
30
|
|
Диапазон рабочих температур, оС
|
|
-40 ... +90
|
|
Максимально допустимая влажность воздуха, %
|
|
100
|
Направленная, панельная антенна KP8-490/540 с коэффициентом усиления 8 дБи предназначена для использования с оборудованием, работающим в частотном диапазоне 490-540 МГц.

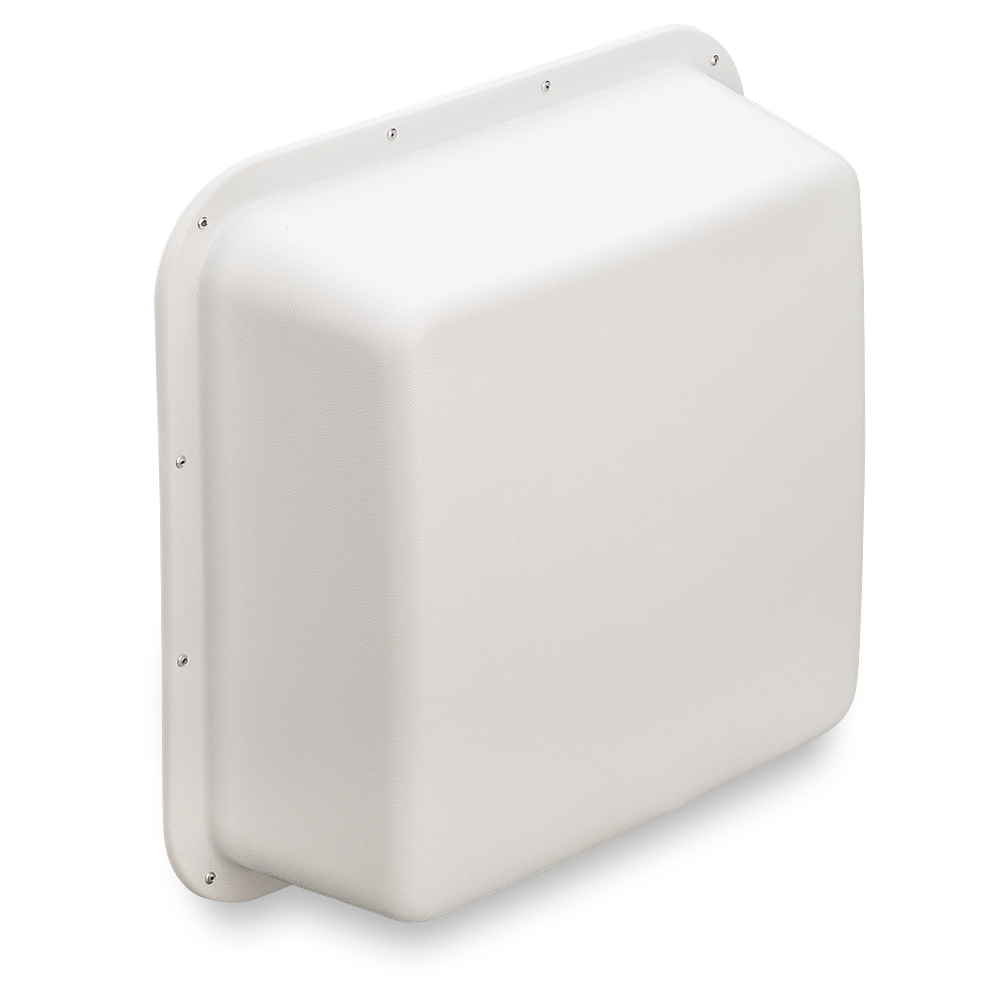

Антенна работает как на прием, так и на передачу сигнала. Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.
Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, репитера). Тем самым, снижается вероятность выхода из строя подключенного оборудования (модем, репитер) от статического электричества и становится необязательным применение грозоразрядника.

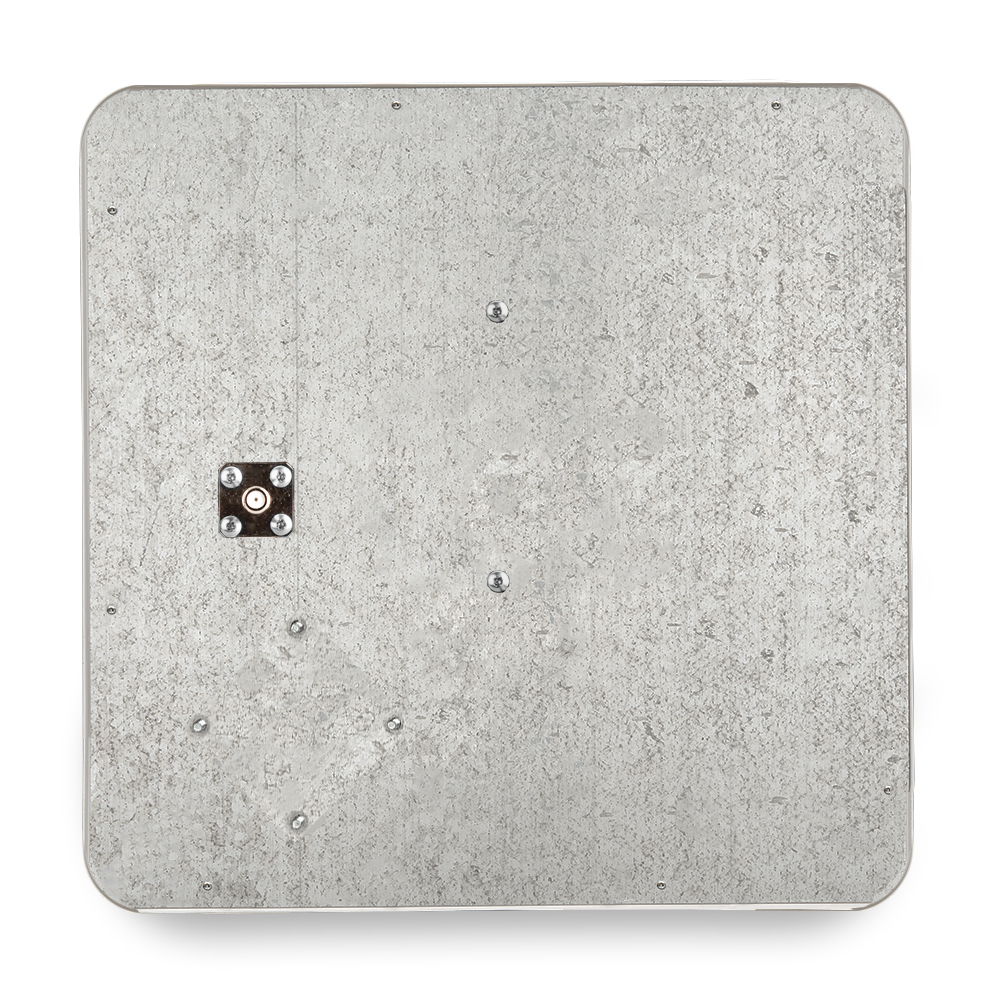

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Графики КСВ, диаграммы направленности:
Диаграммы направленности в вертикальной плоскости:![3074 H-plane 490-540.png]()
Диаграммы направленности в горизонтальной плоскости:![3074 E-plane 490-540.png]()
Коэффициент усиления:![3074 Gain 490-540.PNG]()
КСВН:![3074 VSWR 490-540.PNG]()
