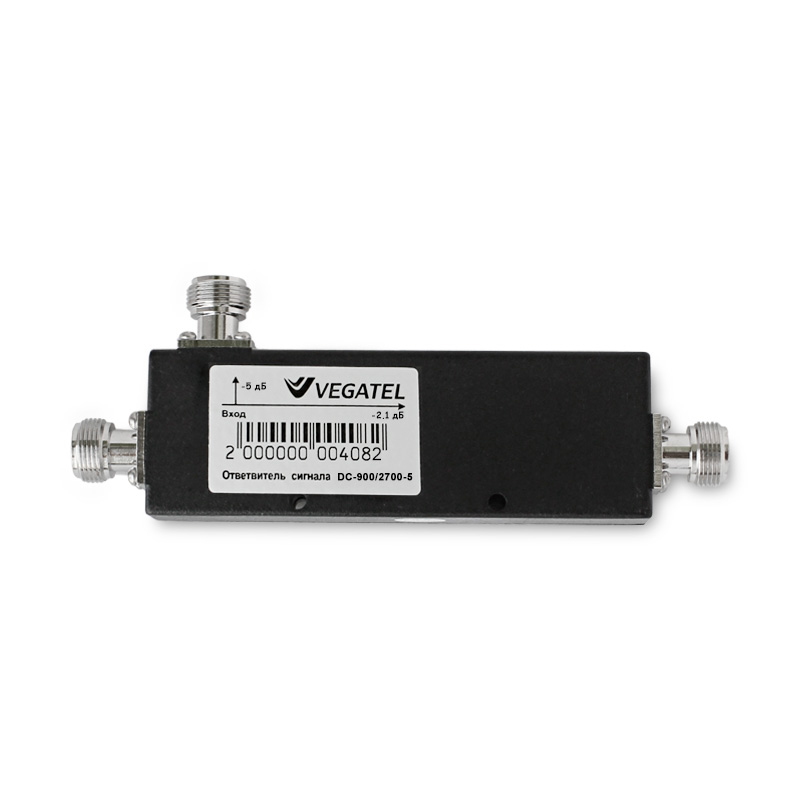

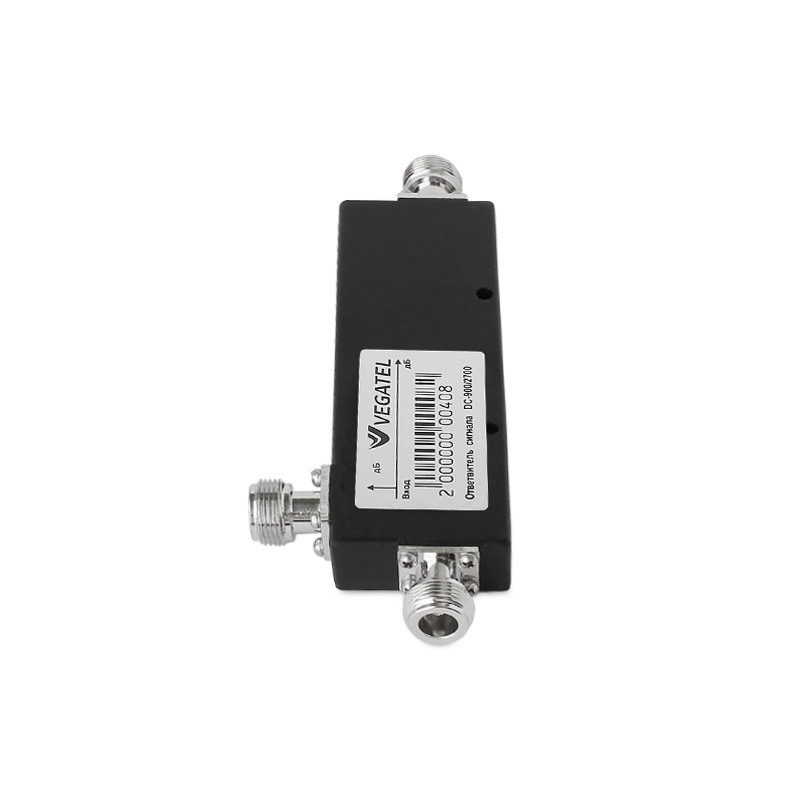

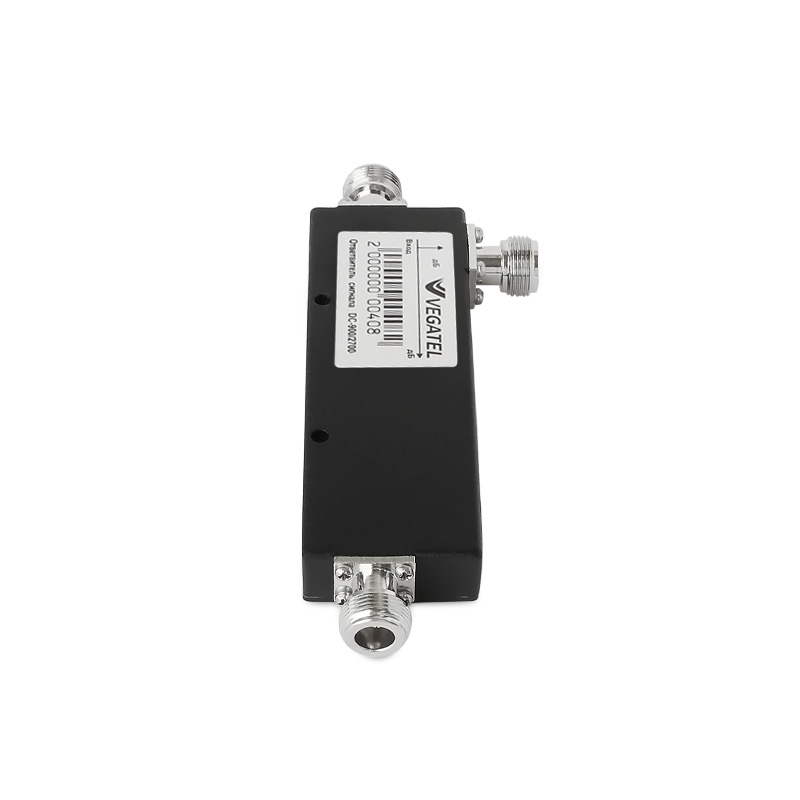

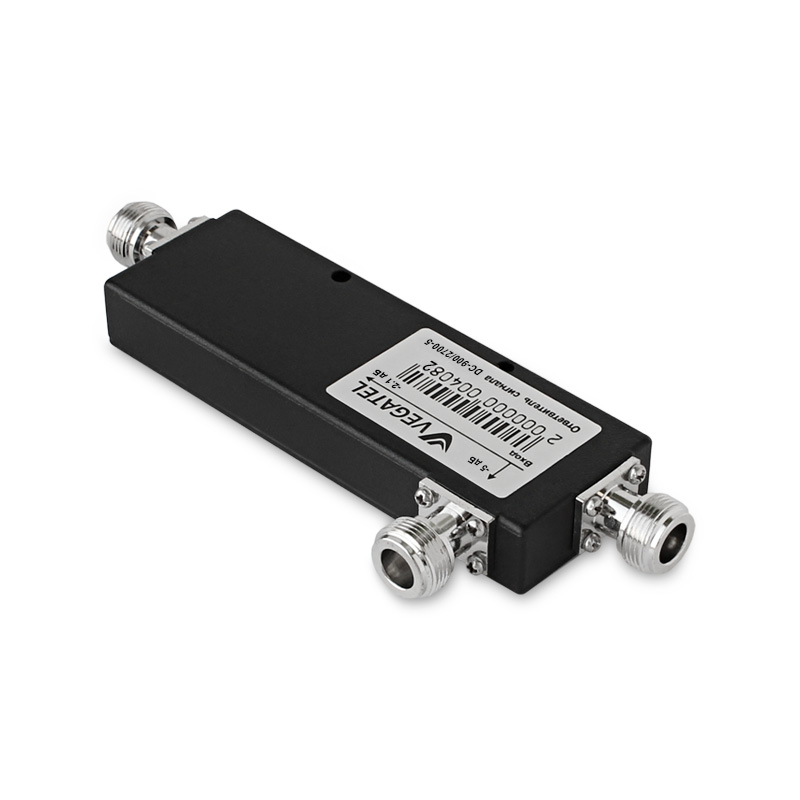

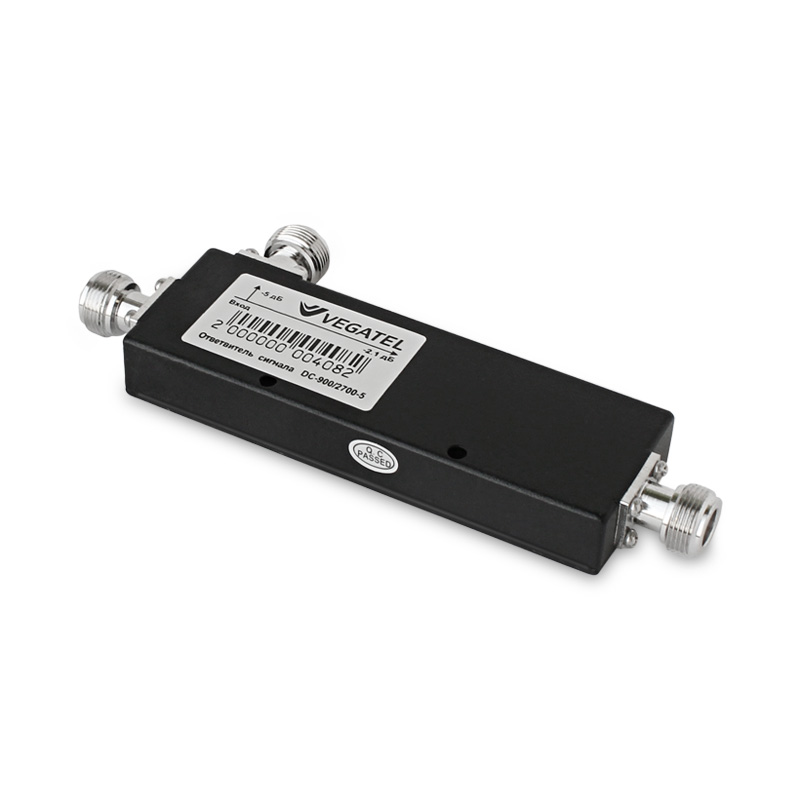

Ответвитель сигнала VEGATEL DC-5

Ответвитель сигнала – устройство для неравного деления мощности сигнала. Используется для подключения дополнительных антенн и (или) устройств. Позволяет регулировать распределение сигнала в зависимости от поставленных задач и условий.

Он предназначен для деления ВЧ-сигнала на 2 ветки с разной мощностью. Обычно он используется для перераспределения ВЧ-мощности между абонентскими антеннами.

Данный ответвитель сигнала незаменим в тех случаях, если:

• Две внутренние антенны используются для обеспечения сотовым сигналом двух помещений различной площади. В этом случае на антенну, работающую на большую площадь, требуется подать более мощный сигнал, а на меньшую - меньший.
• Кабельные магистрали, подходящие к 2 внутренним антеннам имеют разную длину. В этом случае, подавая большую мощность на более длинную магистраль, можно компенсировать затухание сигнала в кабеле.
• В случае, когда топология сети абонентских антенн подразумевает большое количество ответвлений от основной кабельной магистрали.

• дает возможность сделать ответвление сигнала с затуханием на выходах 5 дБ и 2,1 дБ.
• стандарт EGSM/GSM-900, UMTS900, GSM-1800, LTE1800, UMTS2100, Wi-Fi-2.4, LTE2600
• данный ответвитель имеет малые потери
• прочный корпус
• небольшие размеры



  РАБОЧИЕ ПАРАМЕТРЫ

  Параметр	Значение
  Стандарт связи	EGSM/GSM-900, UMTS900, GSM-1800, LTE1800, UMTS2100, Wi-Fi-2.4, LTE2600
  Диапазон рабочих частот	800~960/1700~2200/2400~2700 МГц
  КСВН	≤1,25
  Затухание Вход/Выход	2,1 дБ
  Затухание Вход/Ответвление	5 дБ
  Затухание Выход/Ответвление	20 дБ
  Вносимые потери	≤0,25 дБ
  Импеданс	50 Ом
  Внутренняя интермодуляция	IM3 (2 х 43) < -140 дБн
  Максимальная подводимая мощность	200 Вт
  Разъем	N-Female
  Температура эксплуатации	-35ºC ~ +60ºC
  Габариты	160 х 60 х 20 мм
  Вес	0,237 кг
