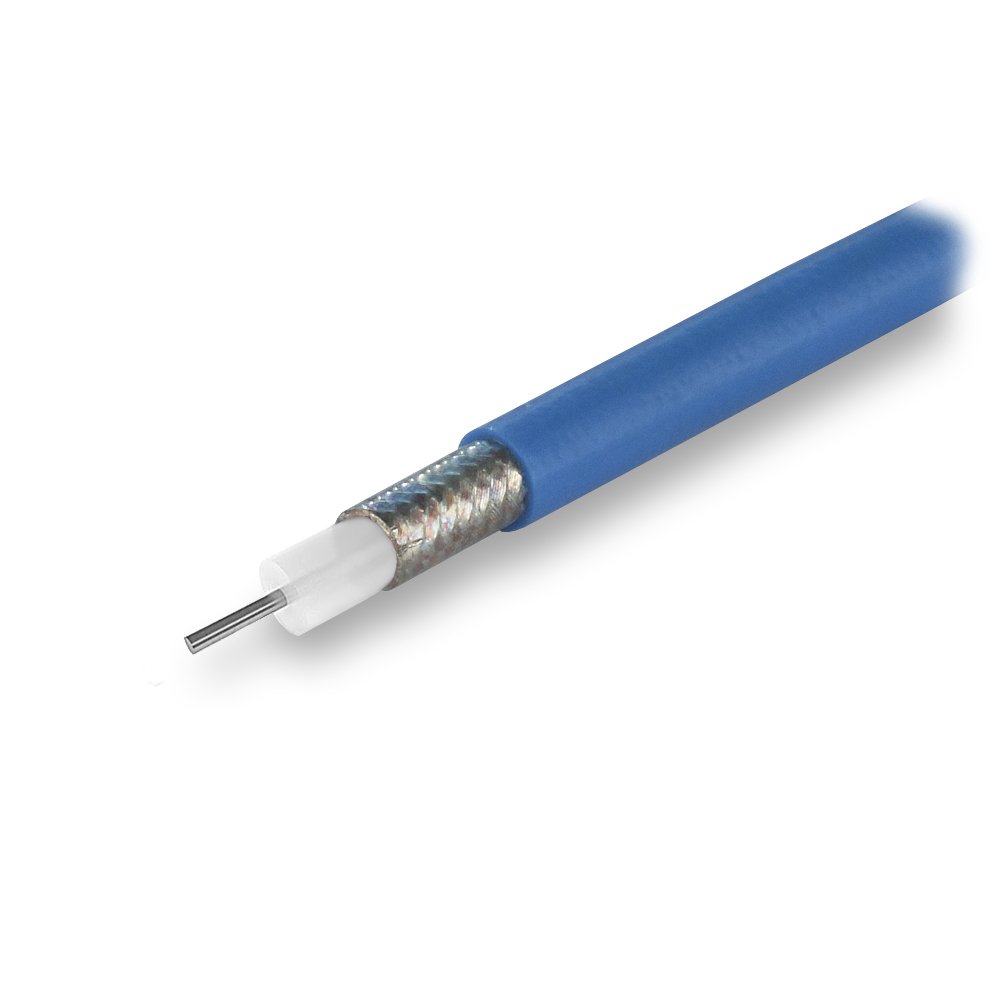

Кабель коаксиальный полужесткий RG402 CF-141-50-FEP

  • 250 руб.
Отзывов: 0
Артикул: 1447
Понравился товар? Расскажите о нем своим друзьям:

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Учитывая высокую температурную стойкость и химическую инертность внешней оболочки из FEP (фторированного этиленпропилена, экструдируемого тефлона) кабель допускает применение в агрессивных средах. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.

Основные характеристики коаксиального кабеля CF-141-50 FEP

  • - Импеданс: 50±2 Ом
  • - Погонная емкость: 95 пФ/м
  • - Коэффициент укорочения: 1,43
  • - Диаметр центрального проводника: 0,92 мм
  • - Материал проводника: серебрёная медь
  • - Диаметр диэлектрика: 2,97 мм
  • - Материал диэлектрика: PTFE - Фторопласт
  • - Внешний диаметр оболочки: 4,14 мм
  • - Материал оболочки: FEP - Экструдируемый тефлон (цвет - синий)
  • - Диаметр внешней оплетки: 3.58 мм
  • - Материал оплетки: луженая медь
  • - Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF-141-50 FEP

  • - Граничная частота: 53 ГГц
  • - Максимальная рабочая частота: 30 ГГц
  • - Коэффициент укорочения: 1.43
  • - Относительная диэлектрическая проницаемость: 2.07
  • - Импеданс: 50±2 Ом
  • - Номинальная погонная емкость: 95 пФ/м
  • - Номинальная погонная индуктивность: 0.23 мкГн/м
  • - Сопротивление центрального проводника по постоянному току: 67  Ом/км
  • - Сопротивление оплетки по постоянному току: 14.8 Ом/км
  • - Сопротивление изоляции: 1000 МОм*км
  • - Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
  • - Эффективность экранирования (максимальная): 100 дБ
  • - Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF-141-50 FEP

  • - Минимальный радиус изгиба (однократно): 12 мм
  • - Минимальный радиус изгиба (многократно): 50 мм
  • - Вес: 44 кг/км
  • - Усилие на разрыв: 32 кг

Таблица затухания для коаксиального кабеля CF-141-50 FEP

Частота, МГц Затухание, дБ/100
500 26
1000 39
2000 59
3000 75
5000 101
7000 124
10000 152
15000 193
18000 215
20000 229

  • Общие характеристики
  • Производитель KROKS
  • Характеристики кабеля:
  • Материал центрального проводника Серебрёная медь
  • Диаметр центрального проводника 0,92 мм
  • Диаметр диэлектрика 2,97 мм
  • Материал внешнего изолятора FEP - Экструдируемый тефлон
  • Диаметр внешнего изолятора 4,14 мм
  • Материал оплетки Луженая медь
  • Материал диэлектрика PTFE - Фторопласт
  • Тип кабеляКоаксиальный
  • Марка кабеляRG-402
  • Волновое сопротивление50
