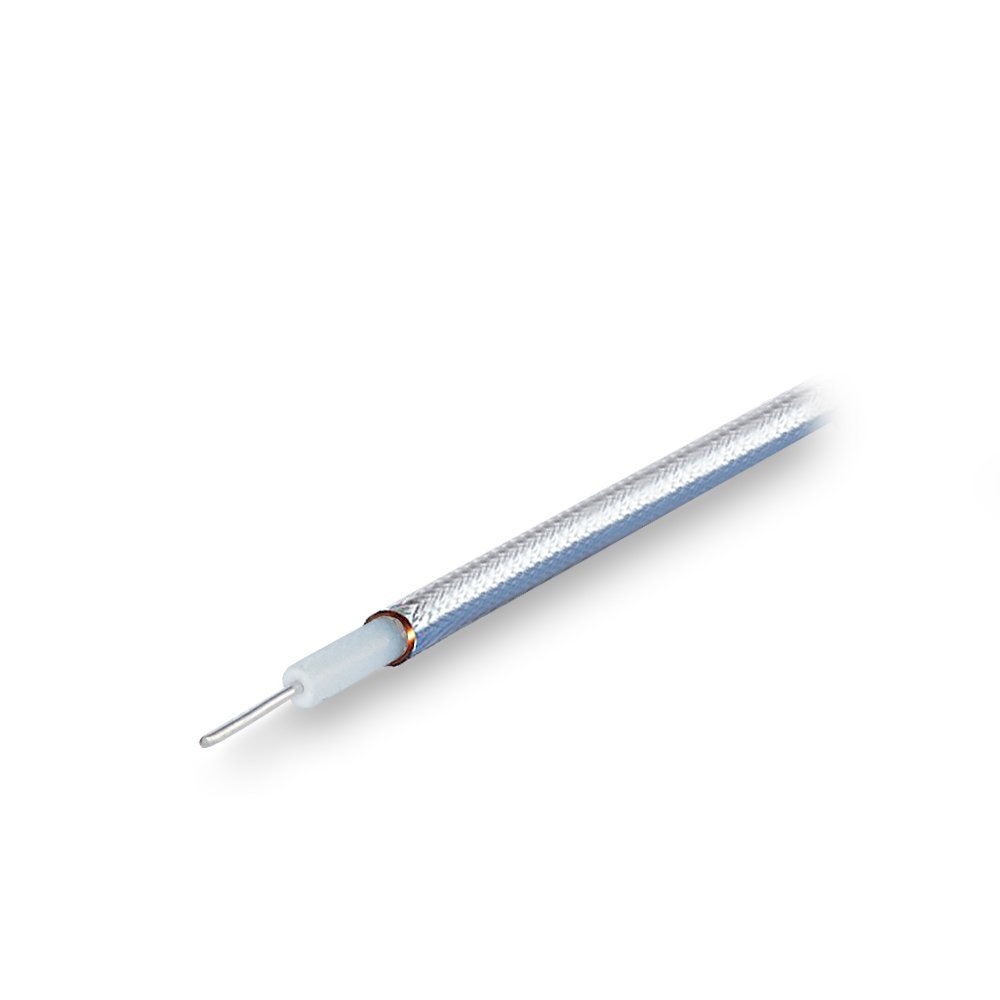

Высококачественный полужесткий коаксиальный радиочастотный СВЧ кабель с фторопластовым диэлектриком и наружным экраном в виде оплетки из луженого медного провода. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур. Внутренний проводник состоит из сплошной серебрёной медной проволоки. Данный кабель рекомендуется использовать в особо ответственных случаях, где требуются высокая точность передачи сигнала в сочетании с высокой гибкостью. Гибка кабеля проста и производится без применения специальной оснастки. Позволяет проводить большую мощность.
Основные характеристики коаксиального кабеля CF086-50
-
- Импеданс: 50±2 Ом
-
- Погонная емкость: 95 пФ/м
-
- Коэффициент укорочения: 1,43
-
- Диаметр центрального проводника: 0,51 мм
-
- Материал проводника: серебрёная медь
-
- Диаметр диэлектрика: 1,63 мм
-
- Материал диэлектрика: PTFE - Фторопласт
-
- Диаметр внешней оплетки: 2,18 мм
-
- Материал оплетки: луженая медь
-
- Диапазон рабочих температур: -45° +100° C
Электрические характеристики кабеля CF086-50
-
- Граничная частота: 63 ГГц
-
- Максимальная рабочая частота: 40 ГГц
-
- Коэффициент укорочения: 1.43
-
- Относительная диэлектрическая проницаемость: 2.07
-
- Импеданс: 50±2 Ом
-
- Номинальная погонная емкость: 95 пФ/м
-
- Номинальная погонная индуктивность: 0.23 мкГн/м
-
- Сопротивление центрального проводника по постоянному току: 210.6 Ом/км
-
- Сопротивление оплетки по постоянному току: 33.5 Ом/км
-
- Сопротивление изоляции: 1000 МОм*км
-
- Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
-
- Эффективность экранирования (максимальная): 100 дБ
-
- Напряжение пробоя оболочки: 3000 В
Механические характеристики кабеля CF086-50
-
- Минимальный радиус изгиба (однократно): 6,5 мм
-
- Минимальный радиус изгиба (многократно): 25 мм
-
- Вес: 17 кг/км
Таблица затухания для коаксиального кабеля CF-086-50
Частота, МГц
|
Затухание, дБ/100
|
500
|
49
|
1000
|
72
|
2000
|
107
|
3000
|
135
|
5000
|
180
|
7000
|
217
|
10000
|
266
|
15000
|
334
|
