KG-SMAx2 - Кронштейн с гермобоксом (с гермовводом RJ45) для параболических 3G/WiFi/4G MIMO антенн KROKS серии KNA

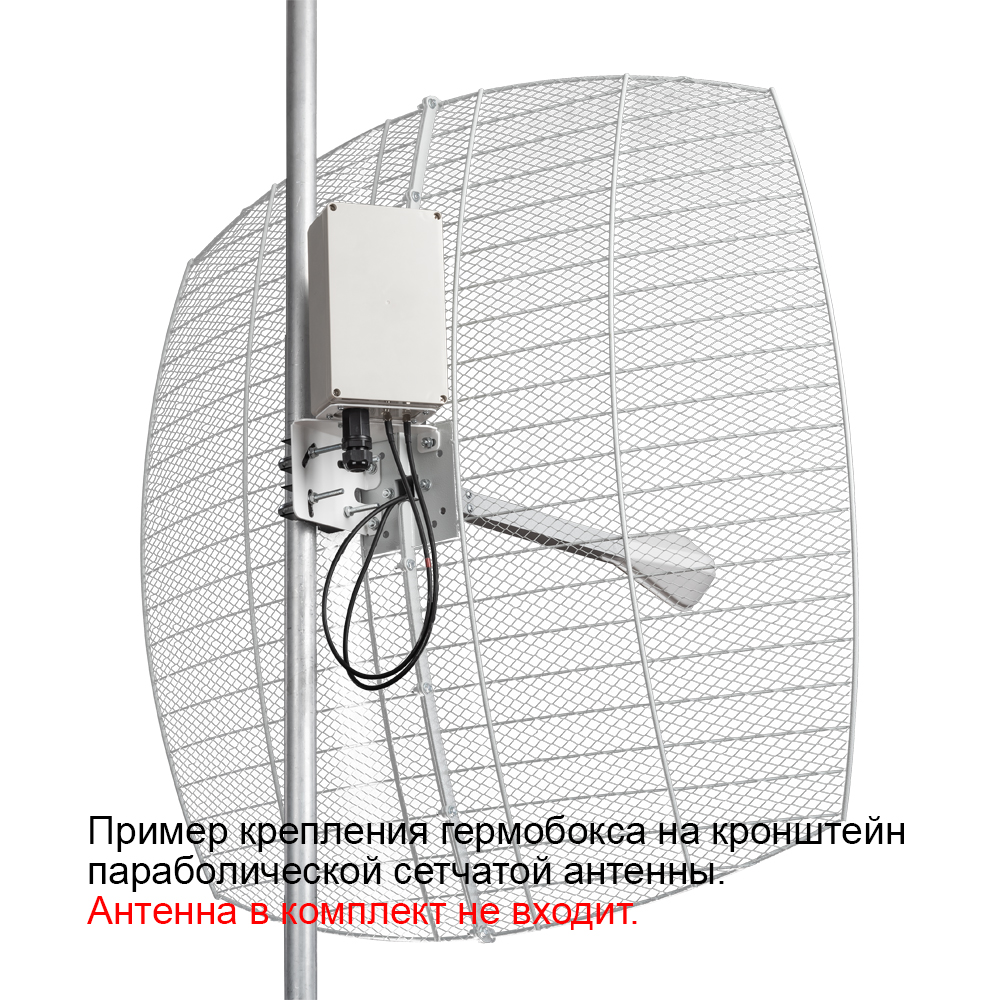

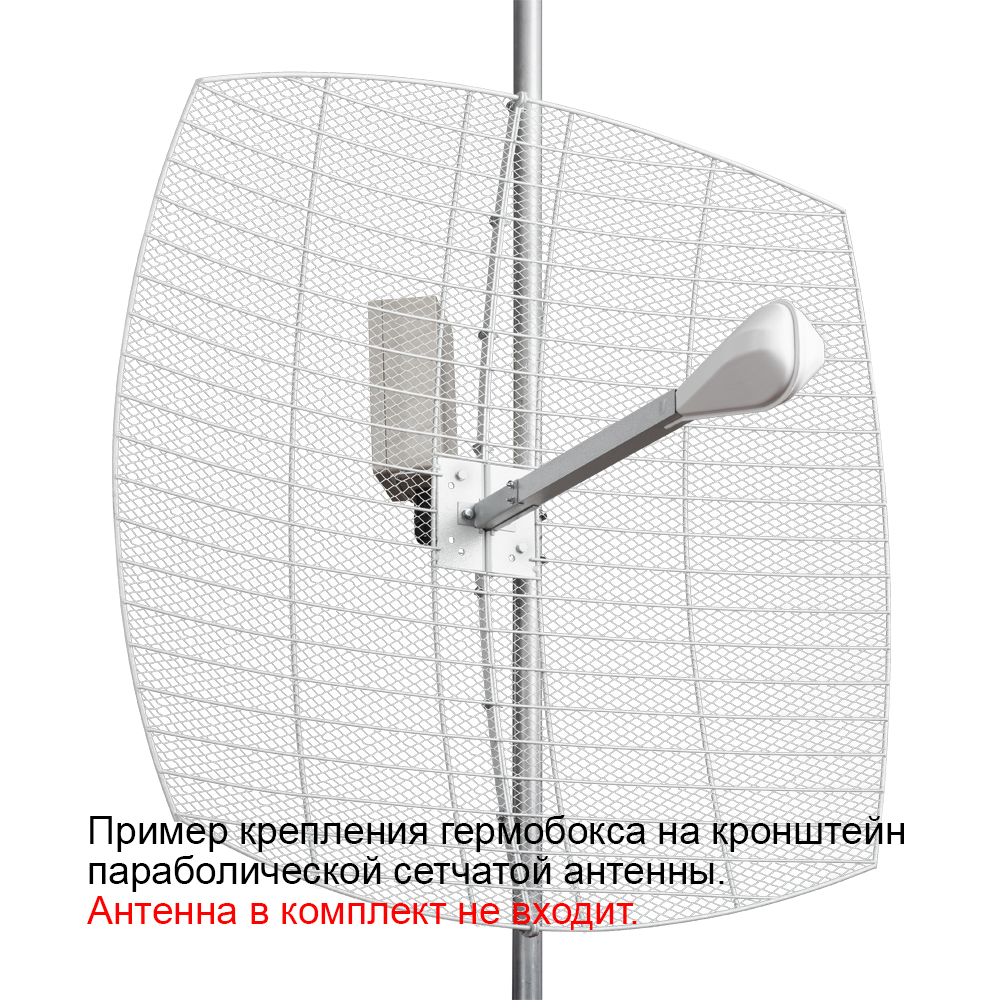

Кронштейн KG-SMAx2 с гермобоксом предназначен для крепления параболических 3G/WiFi/4G MIMO антенн KROKS серии KNA 21 дБ, 24 дБ и 27 дБ на мачте.

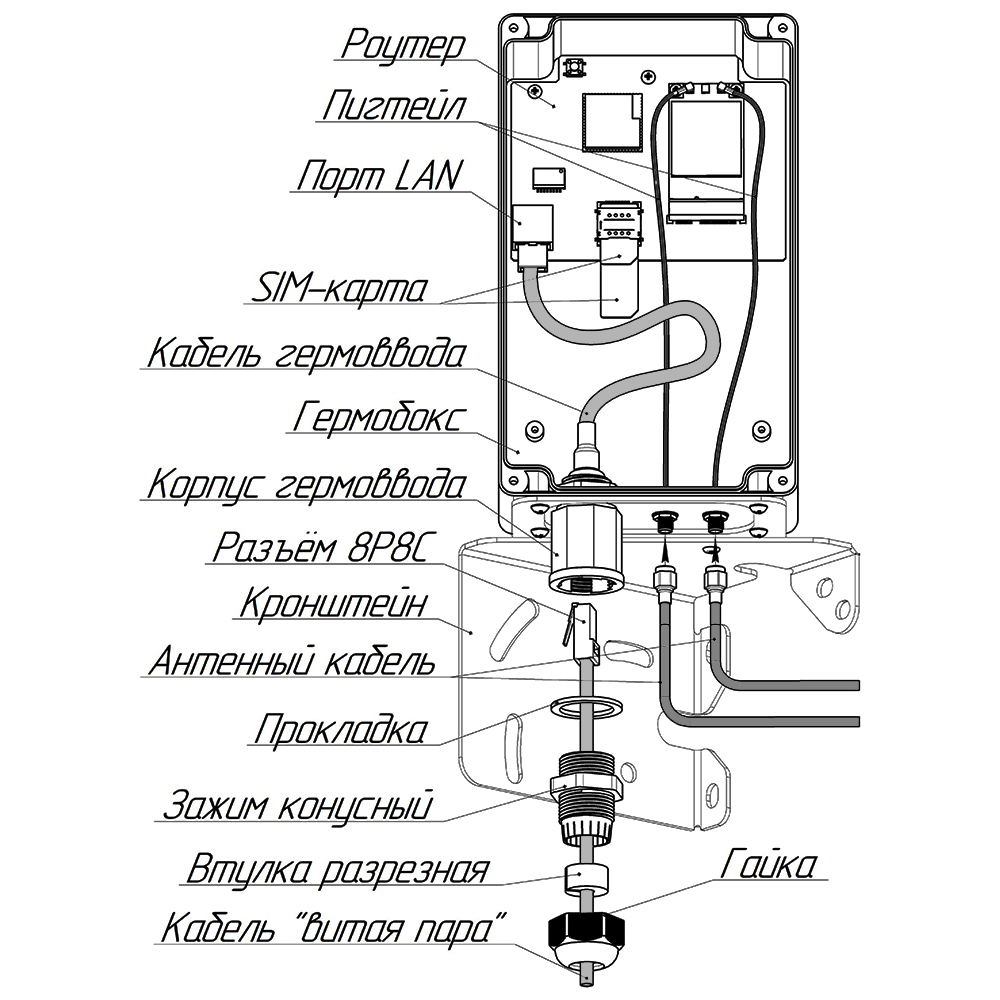

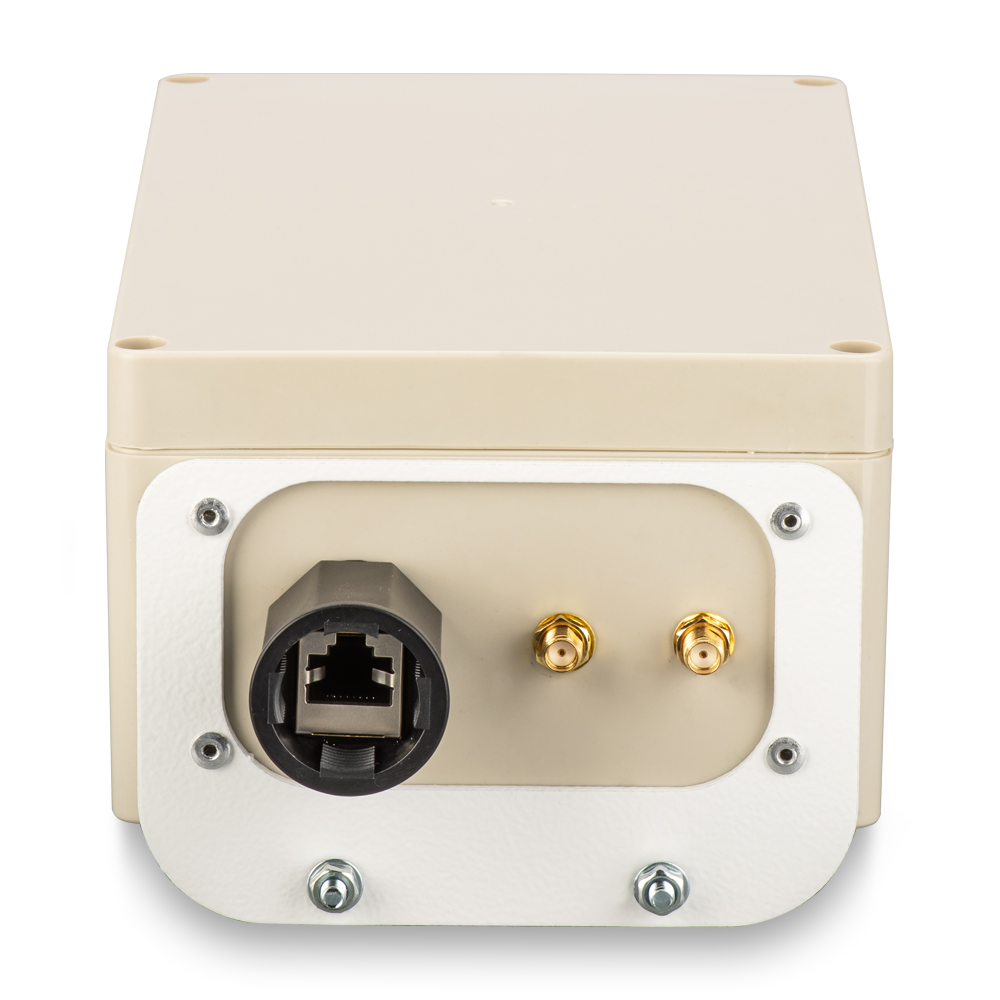

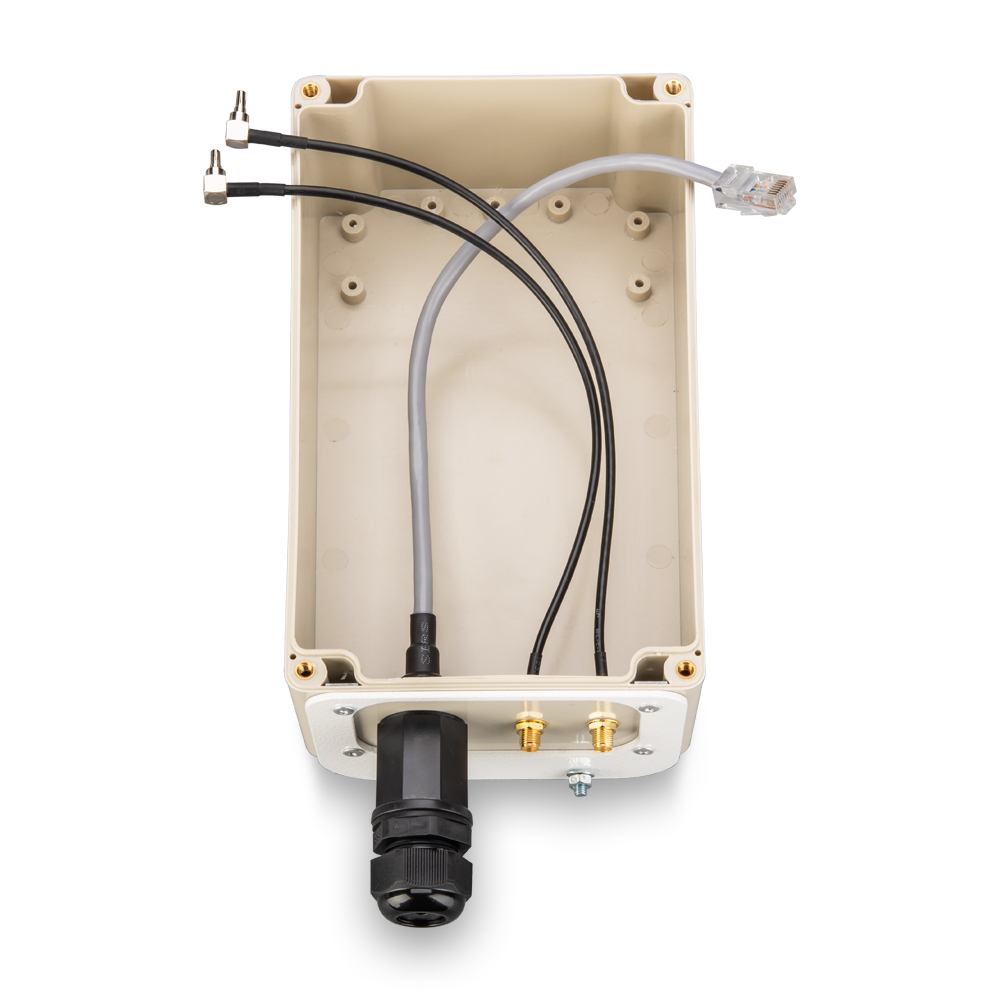

Гермобокс имеет гермоввод для ввода внутрь гермобокса витой пары, а также два пигтейла с SMA(female) на один из разъемов CRC9, TS9 или U.fl (можно выбрать при заказе, указав нужную модификацию). SMA(female) разъемы выведены на наружную часть гермобокса. CRC9, TS9 и U.fl разъемы позволяют подключить ВЧ-тракт модема, устанавливаемого внутри гермобокса. Разъемы CRC9 и TS9 служат для подключения USB-модемов, а модификация с U.fl-разъемом позволяет подключать mPCI-модемы.

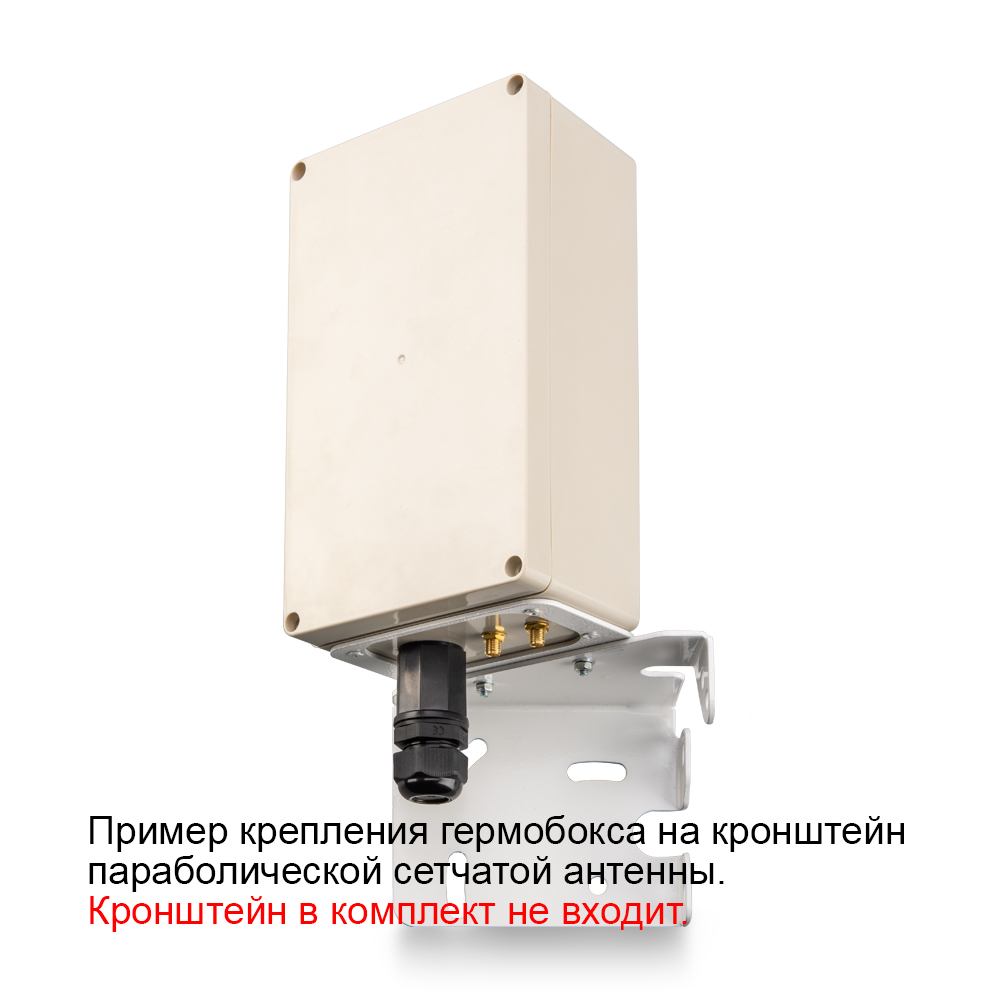

Гермобокс надежно приклепан к кронштейну.

Внутренние разъёмы пигтейлов, установленных в гермобоксе, представлены в четырёх модификациях на выбор:

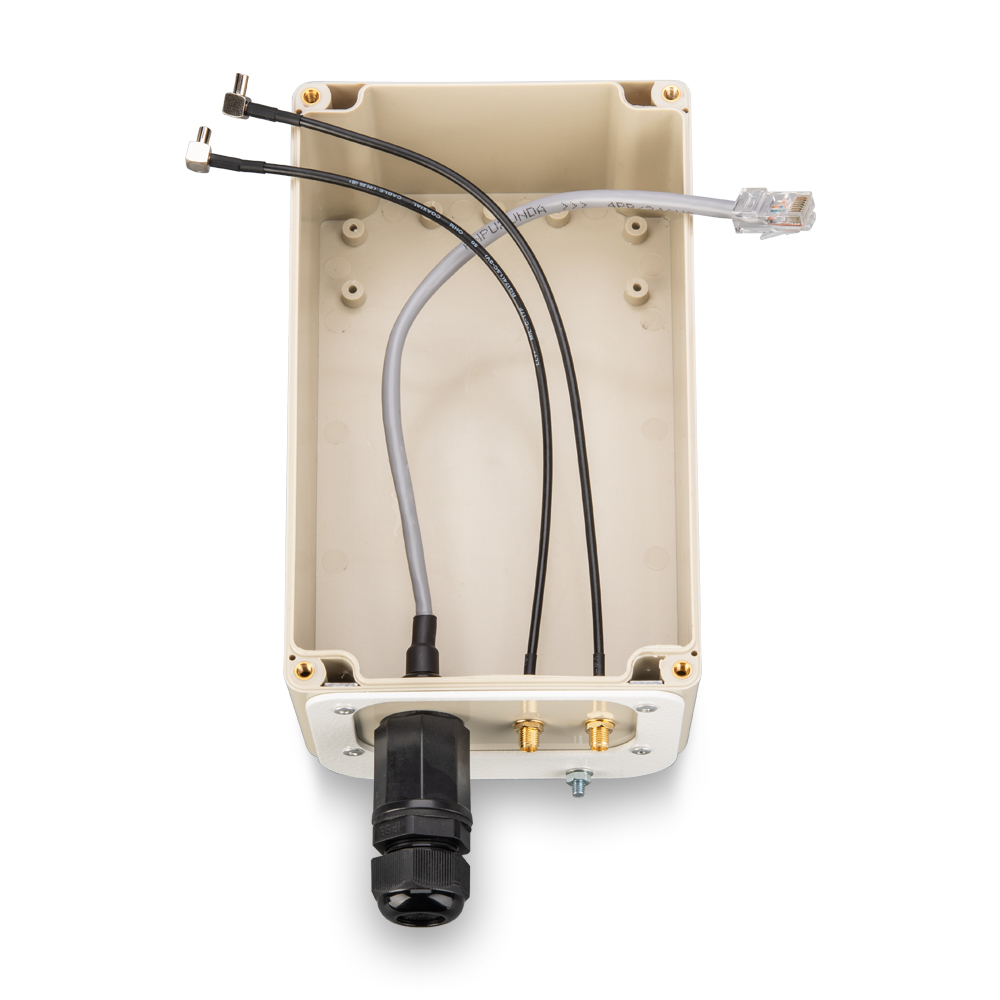

• с разъёмами CRC9 и TS9 для подключения USB модемов;

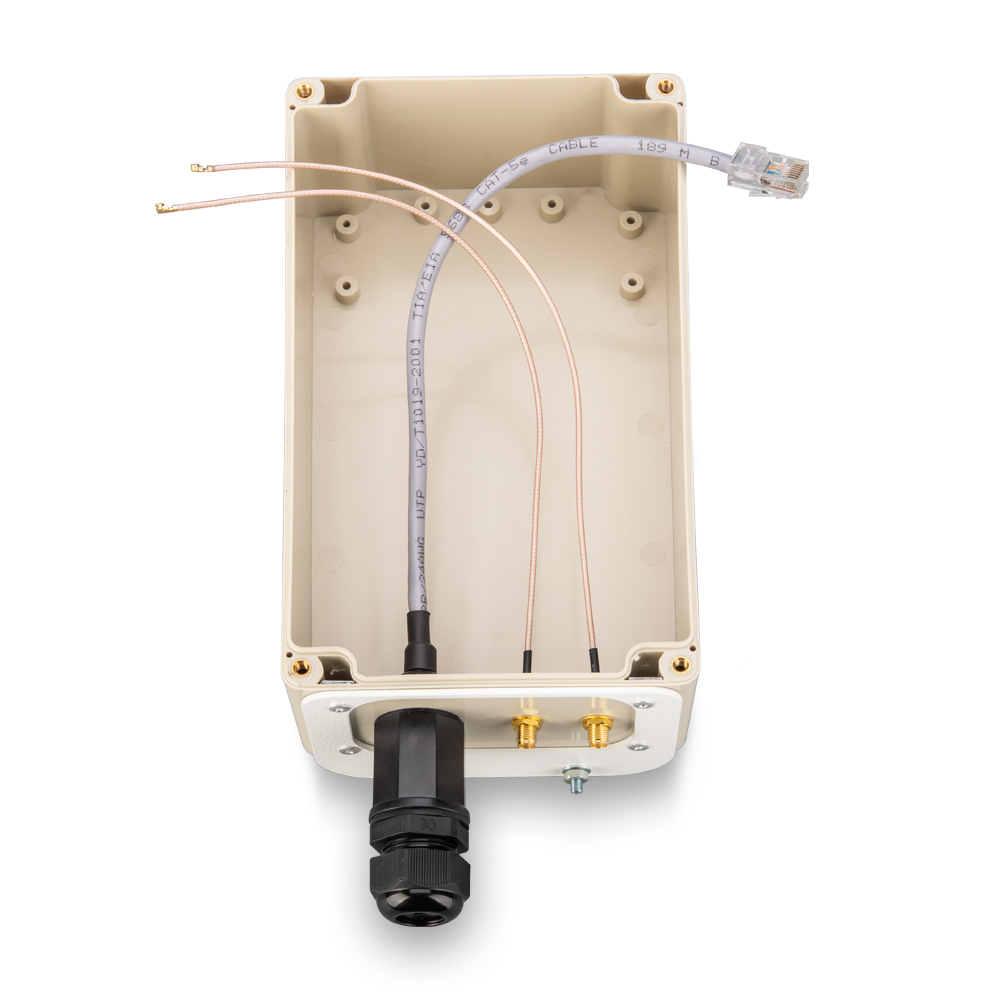

• с разъёмом U.fl для подключения роутера с mini-PCI модемом, например Kroks Rt-Brd RSIM DS eQ-EP;
• с разъёмом SMA (male) для подключения роутеров с разъёмами антенных входов типа SMA (female), например Kroks Rt-Brd RSIM DS mQ-EC или Rt-Brd RSIM DS sH.

Рекомендуемый состав оборудования:

• параболическая 3G/WiFi/4G MIMO антенна KROKS серии KNA 21 дБ, 24 дБ и 27 дБ;
• кронштейн KG-SMAx2 с гермобоксом;
• роутеры для гермобоксов KROKS Rt-Brd Uw или USB медемы.

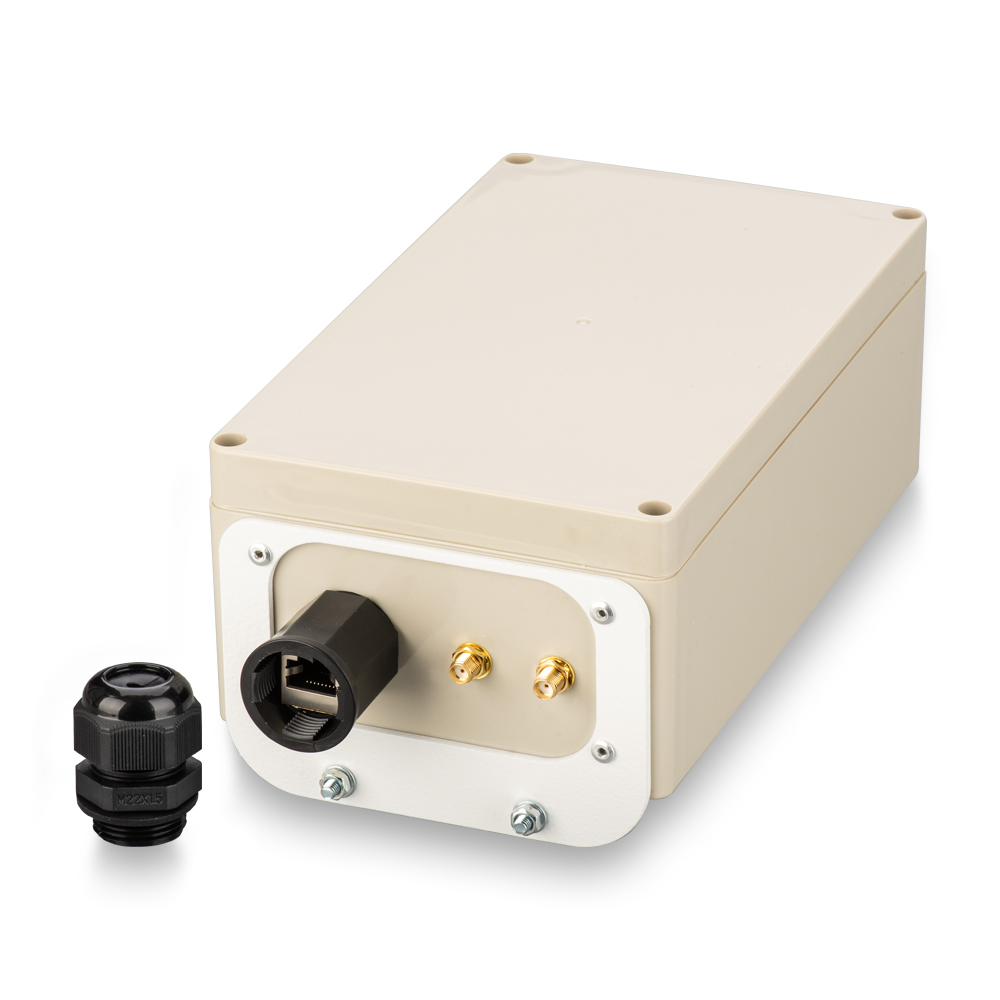

Гермобокс имеет внешние размеры 200х120х75 мм.
Изготовлен из морозостойкого ABS-пластика, стойкого к ультрафиолетовому излучению.
В основание гермобокса впрессованы латунные гайки для крепления крышки при помощи винтов с потайной шляпкой.

Комплект поставки:

• кронштейн
• гермоввод RJ45
• 2 пигтейла
• основание гермобокса
• крышка гермобокса
• винты М4х15 - 4 шт
• уплотнительная лента

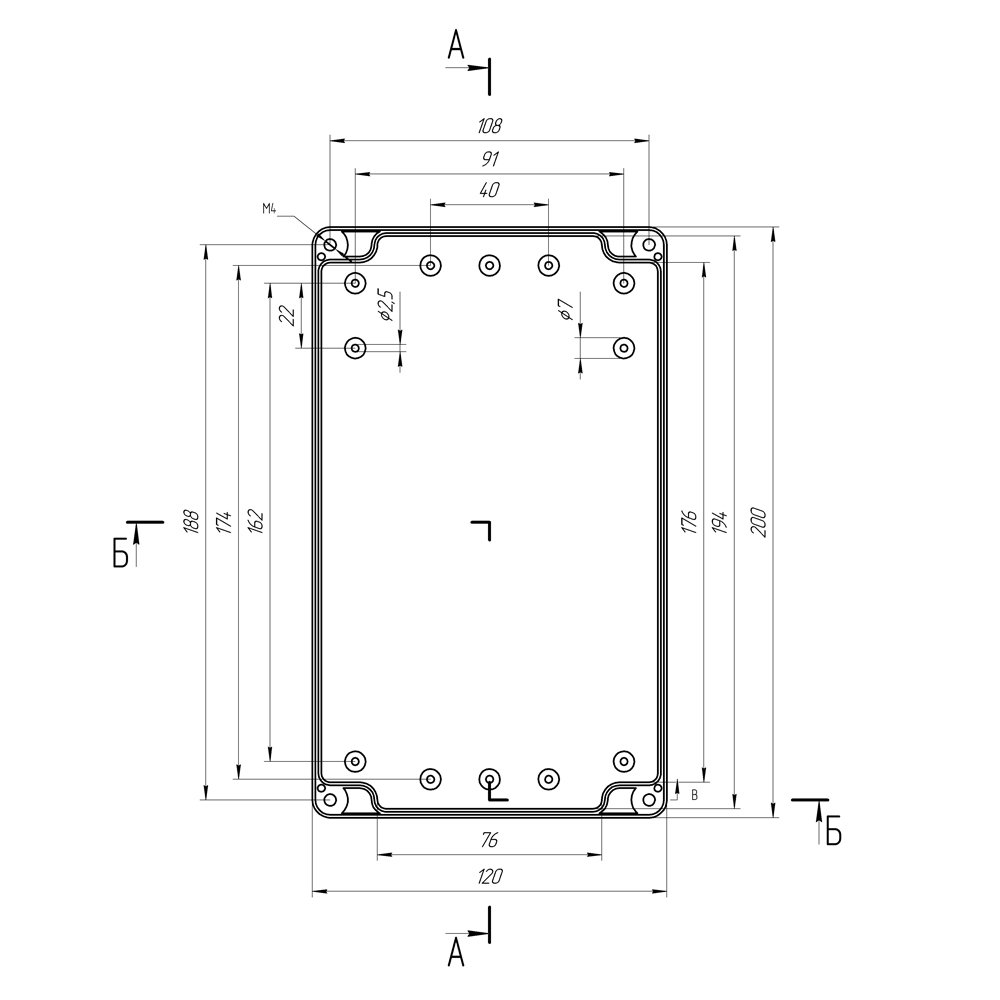

* На чертежах приведены размеры для справок
