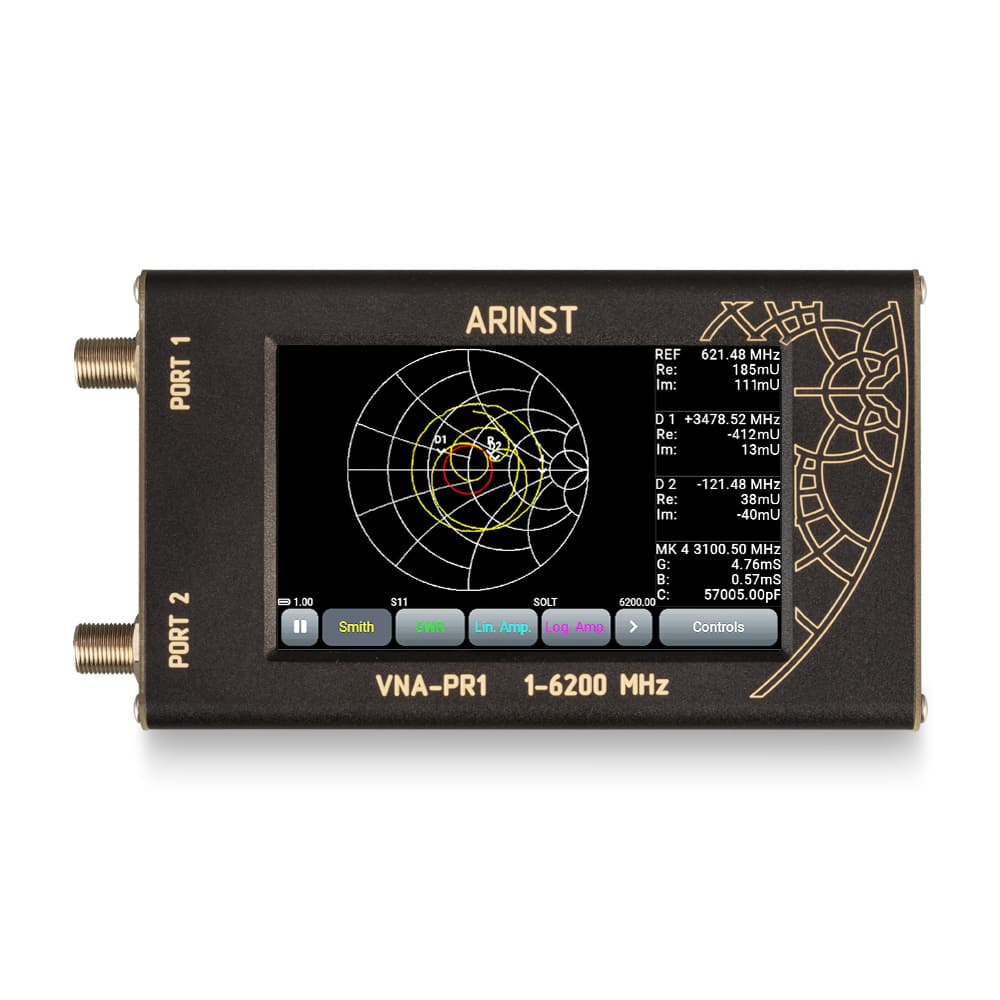

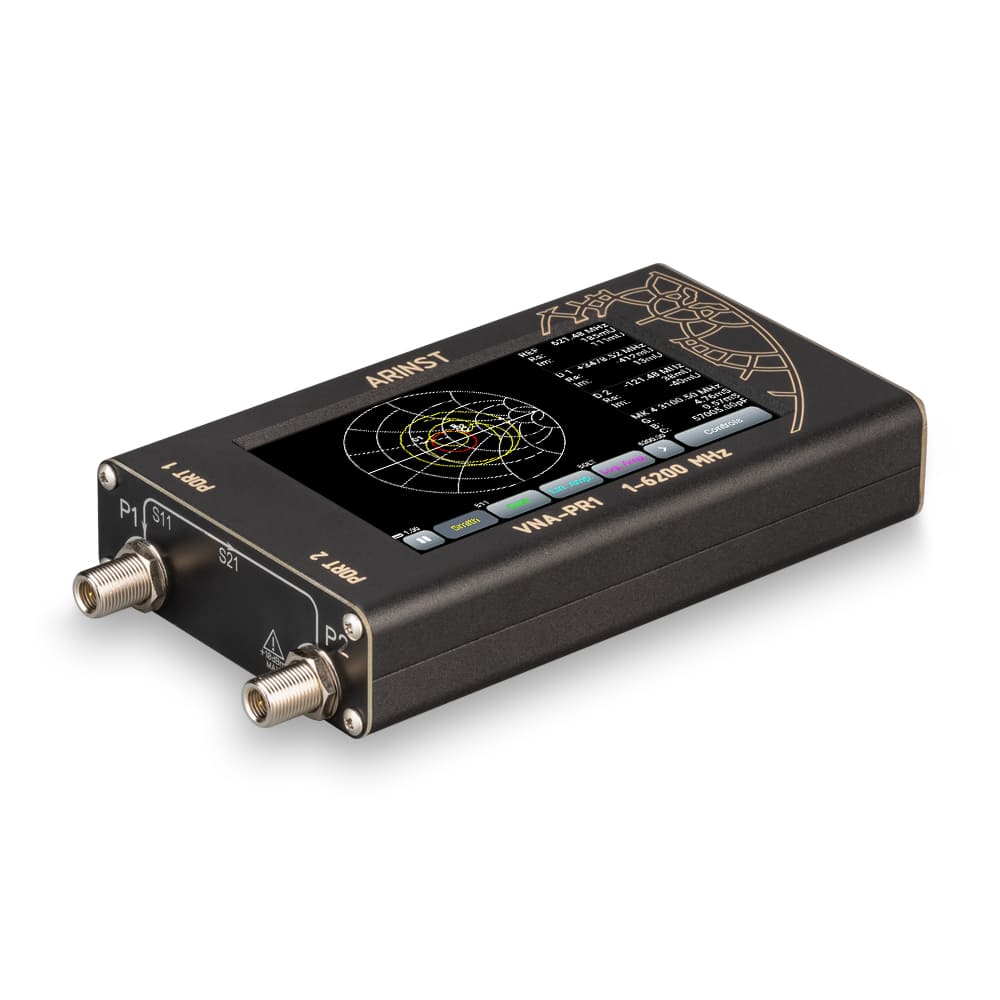

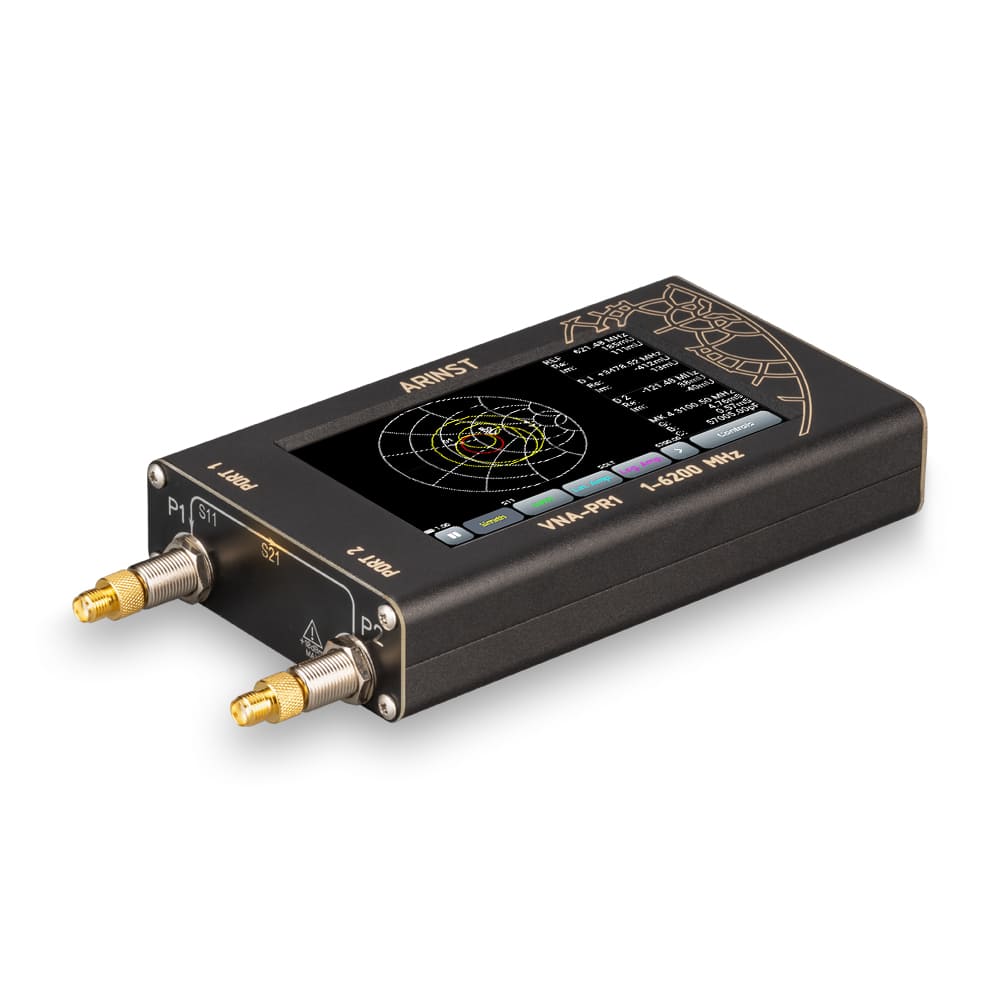

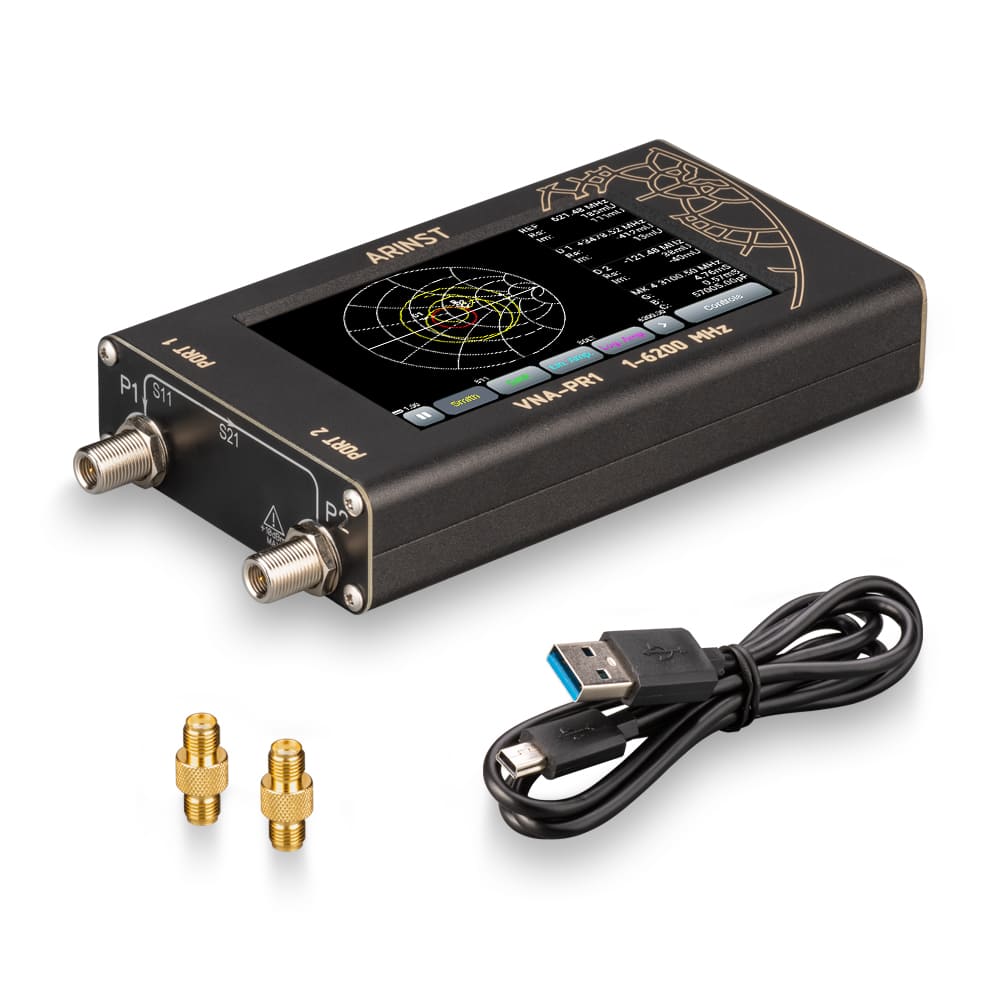

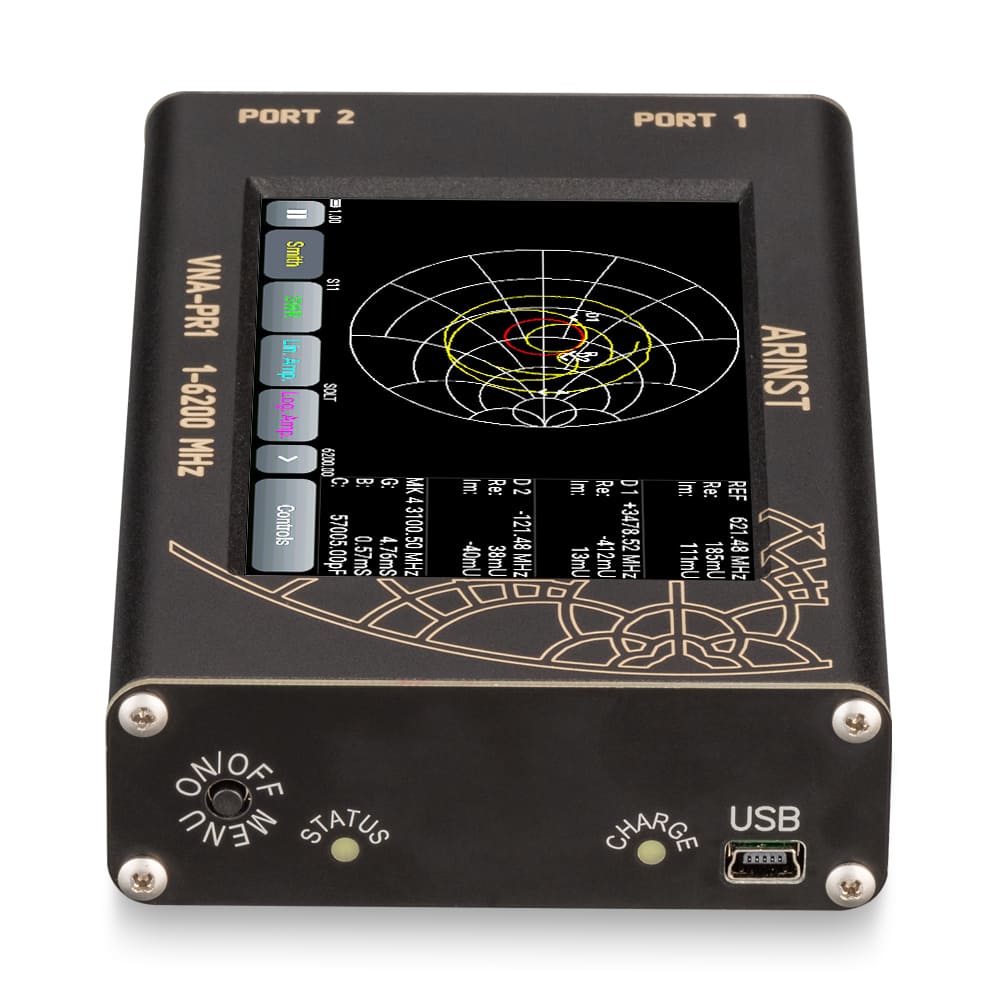

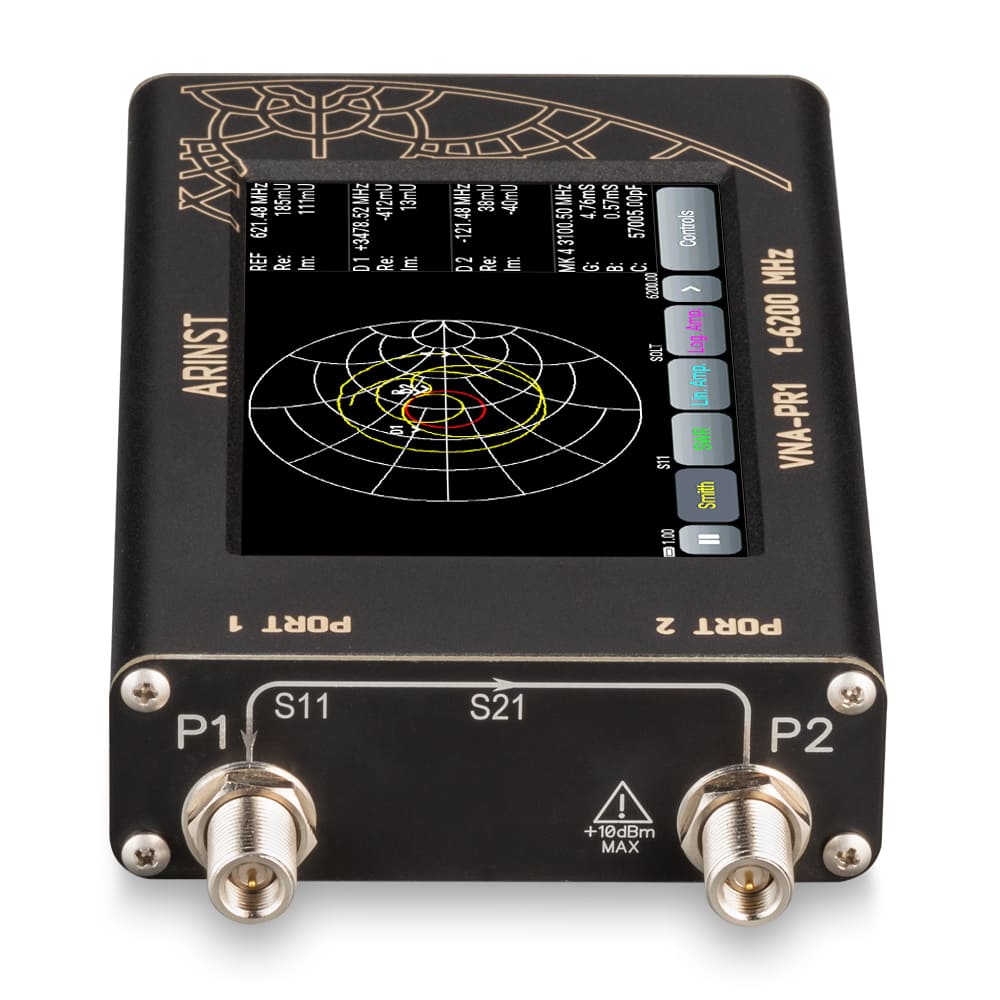

ARINST VNA-PR1 портативный двухпортовый векторный анализатор цепей

  • 100 000 руб.
Артикул: 2114
Понравился товар? Расскажите о нем своим друзьям:

Портативный двухпортовый векторный анализатор цепей ARINST VNA-PR1 предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей), проверки целостности высокочастотных кабелей, измерения их параметров и прочих радиолюбительских измерений.

Прибор измеряет параметры S11 и S21, коэффициент стоячей волны по напряжению (КСВН), импеданс, адмиттанс, фазу, групповое время задержки (ГВЗ), потери и расстояние до повреждения в кабеле.

Для кого?

Анализатор ARINST VNA-PR1 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Анализатор будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

Прибор имеет 4" цветной резистивный экран для отображения результатов измерений и управления прибором.

 Например, с помощью прибора можно выполнить следующие работы:

  • Выполнить согласование импедансов с помощью диаграммы Смита
  • Измерить коэффициент стоячей волны
  • Измерить АЧХ активных устройств
  • Измерить затухание в кабеле
  • Измерить расстояние до повреждения в кабеле или его длину

Преимущества портативного векторного анализатора цепей ARINST VNA-PR1:

  • цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
  • простой и понятный экранный интерфейс прибора
  • широкий диапазон рабочих частот: от 1 до 6200 МГц
  • высокая скорость сканирования – 1000 точек/с
  • малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
  • регулировка выходной мощности генератора зондирующего сигнала
  • возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
  • отображение практически всех возможных интерпретаций коэффициента отражения
  • сохранение 32 пользовательских предустановок и 32 результатов измерений - трасс
  • установка пороговой линии КСВ для графиков Smith, Polar, SWR и Log. Amp (в режиме измерений S11)
  • возможность измерения расстояния до повреждений и потерь в кабеле
  • возможность компенсации электрической длины кабеля
  • сдвиг амплитудной шкалы при измерении АЧХ активных устройств и аттенюаторов
  • малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм
  • интеллектуальная система определения максимального тока зарядки в зависимости от источника питания
  • встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 2,5 часов автономной работы прибора
Технические характеристики ARINST VNA-PR1
Рабочий диапазон частот 1-6200 МГц
Входные разъемы SMA(female)
Разрешение по частоте для частот 1-100 МГц 100 Гц
для частот 100-6200 МГц 10 кГц
Максимальное число точек сканирования 1000
Скорость сканирования 1000 точек/с
Динамический диапазон S21 (BW=250 Гц) для частот 1-1,5 МГц >60 дБ тип.70
для частот 1,5-4500 МГц> >80 дБ тип. 90
для частот 4500-6200 МГц> >70 дБ тип. 75
Направленность моста нескорректированная во всём диапазоне, не менее 12 дБ
Направленность эффективная1 (после полной однопортовой калибровки), не менее 55 дБ
Коэффициент стоячей волны по входу, не более 2
Погрешность измерения фазы1, не более 0,7о
Погрешность измерения магнитуды1, не более 0,25 дБ
Разрешение определения расстояния до повреждения2 (C x VF) / 2S м
Максимальная длина измеряемого кабеля3, при VF=1 3000 м
Компенсация электрической длины кабеля, при VF=1 ±3 м
Максимальное постоянное напряжение на входе 25 В
Максимальная мощность входного сигнала, подводимая к портам + 10 дБм
Максимальная мощность зондирующего сигнала4, не более -5 дБм
Отображаемые графики диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО) и коэффициента передачи (КП) ;магнитуда КО и КП; логарифмическая магнитуда КО и КП; КСВ; дистанция до повреждения; потери в кабеле: групповое время задержки
Число запоминаемых пользовательских настроек 32
Число запоминаемых трасс 32
Рабочий диапазон температур 0 ... +40оС
Диагональ экрана 4"
Тип экрана сенсорный, резистивный
Разрешение экрана 800 х 480
Максимальный потребляемый ток, не более при зарядке аккумулятора ≤ 2 А5
при работе от аккумулятора ~ 1 А
при работе от USB с зарядкой аккумулятора6 ≤ 2 А5
Ёмкость аккумулятора 5000 мАч
Время непрерывной работы от аккумулятора7 2,5 ч
Время заряда аккумулятора5 ~ 3,5 ч
Габаритные размеры (Д×Ш×В) 150×81×27 мм
Масса 0,4 кг

1 Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение  от 0,1 до 1 (в зависимости от кабеля); S – диапазон частот сканирования (Гц).

Зависит от величины затухания в кабеле и является пределом индикации на дисплее.

4 С возможностью уменьшения.

5 При подключении прибора к зарядному устройству с выходным током не менее 3А.

6 Если ваш ПК имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничит максимальный ток зарядки в соответствии с текущей спецификацией USB.

7 При температуре окружающей среды 20±5°С после полного заряда аккумулятора.

Экранный интерфейс прибора

Экранный интерфейс 1     Экранный интерфейс 2

Экранный интерфейс 3     Экранный интерфейс 4

Экранный интерфейс 5     Экранный интерфейс 6

Экранный интерфейс 7     Экранный интерфейс 8

Экранный интерфейс 9     Экранный интерфейс 10

Диаграммы и графики

Диаграмма Смита и полярная диаграмма

Диаграмма Смита     Полярная диаграмма

График фазы в режиме измерений S21 и график развернутой фазы в режиме измерений S21

График фазы. Режим S21     График развернутой фазы. Режим S21

Линейный график магнитуды коэффициента отражения и логарифмический график магнитуды коэффициента передачи

Линейный график магнитуды КО     Логарифмический график магнитуды КП

График КВСН и график DTF (расстояние до повреждения в кабеле)

График КСВН     График DTF

График потерь в кабеле и график группового времени задержки

График потерь     График группового времени задержки

Прибор имеет заводскую калибровку, за опорную плоскость приняты разъемы прибора. Если вы планируете проводить измерения с использованием кабельных сборок, переходников и т.д., то вам будет необходимо перекалиброваться. Для этого используйте 50 Ом калибровочный набор SOL (Short / Короткое замыкание - Open / Холостой ход - Load / Согласованная нагрузка). SOL калибровочные наборы чаще всего бывают в форм-факторе N-типа и SMA-типа. Выбирайте форм-фактор, соответствующий типу разъема, на опорной плоскости которого планируется калибровка.
