Габариты (длина , ширина , высота ), мм
|
|
240 x 240 x 170
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
|
250 x 250 x 100
|
|
Масса в индивидуальной упаковке, грамм
|
|
1500
|
|
Количество товаров в групповой упаковке, шт
|
|
12
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
|
1080-1400
|
|
Усиление антенны, dBi
|
|
8-10
|
|
КСВ в рабочем диапазоне частот, не более
|
|
1.2
|
|
Волновое сопротивление, Ом
|
|
50 (SMA разъём)
|
|
Максимальная подводимая мощность, Вт
|
|
10
|
|
Допустимая ветровая нагрузка, м/с
|
|
30
|
|
Диапазон рабочих температур, оС
|
|
-40 ... +90
|
|
Максимально допустимая влажность воздуха, %
|
|
100
|

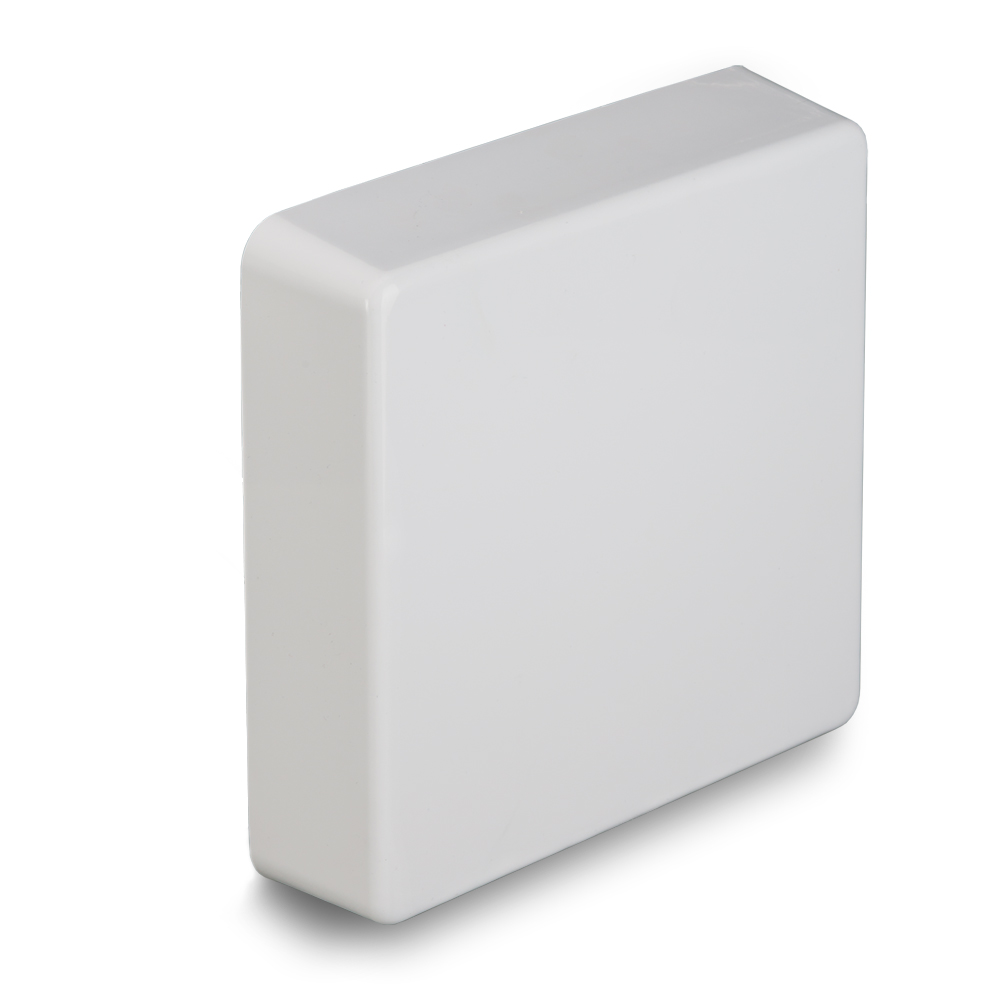

Направленная, панельная антенна KP10-1080/1400 с коэффициентом усиления 8-10 дБи рекомендуется для использования c оборудованием, работающим в частотном диапазоне 1080-1400 МГц (системы радиосвязи, сигнализации и т.п.).
Антенна работает как на прием, так и на передачу сигнала. Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.
Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, репитера). Тем самым, снижается вероятность выхода из строя подключенного оборудования (модем, репитер) от статического электричества и становится необязательным применение грозоразрядника.

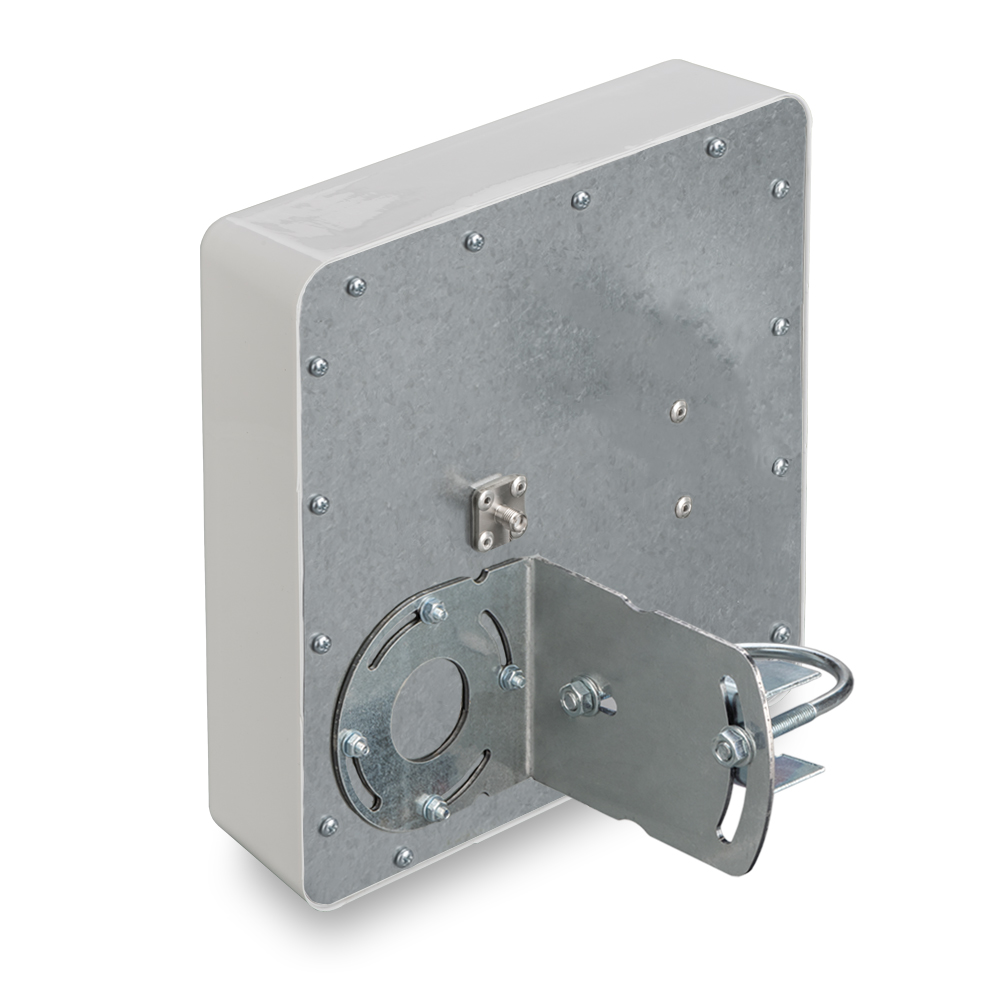

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Графики КСВ, диаграммы направленности:
Диаграммы направленности в вертикальной плоскости:![3078 H 1080-1400.jpg]()
Диаграммы направленности в горизонтальной плоскости:![3078 E 1080-1400.jpg]()
Коэффициент усиления:![3078 Кус 1080-1400.jpg]()
КСВН:![3078 КСВн 1080-1400.jpg]()
