Данный комплект - это готовое решение для обеспечения интернетом офиса, дачи или частного дома в зонах неуверенного приема сигнала. Комплект поддерживает стандарты LTE1800, UMTS2100, LTE2600 всех операторов сотовой связи. Герметичный корпус антенны обеспечивает надежное крепление и защиту от неблагоприятных погодных условий роутер и модем, входящих в комплект. Модем находится в непосредственной близости от антенны, поэтому потери СВЧ-сигнала в кабелях от антенны к модему минимальны. Благодаря технологии PoE пользователь получает качественный интернет без потери сигнала в кабеле на удалении до 100 метров.
В комплект входит:
1. Направленная антенна KAA15-1700/2700 U-BOX в герметичном корпусе
2. 4G роутер Kroks AP-P311WP-U
3. Модем Huawei E3372
4. Патч-корд RJ45-RJ45 длиной 0,5 м
5. Инжектор питания PoE
6. Пигтейл CRC9-SMA-male - 2шт
Установка комплекта проста и не требует специальных навыков и оборудования. При установке антенны вам потребуется направить её на базовую станцию сотового оператора и закрепить на кронштейне. После чего подключить антенный провод к модему и наслаждаться стабильным доступом в интернет.
Этапы монтажа:

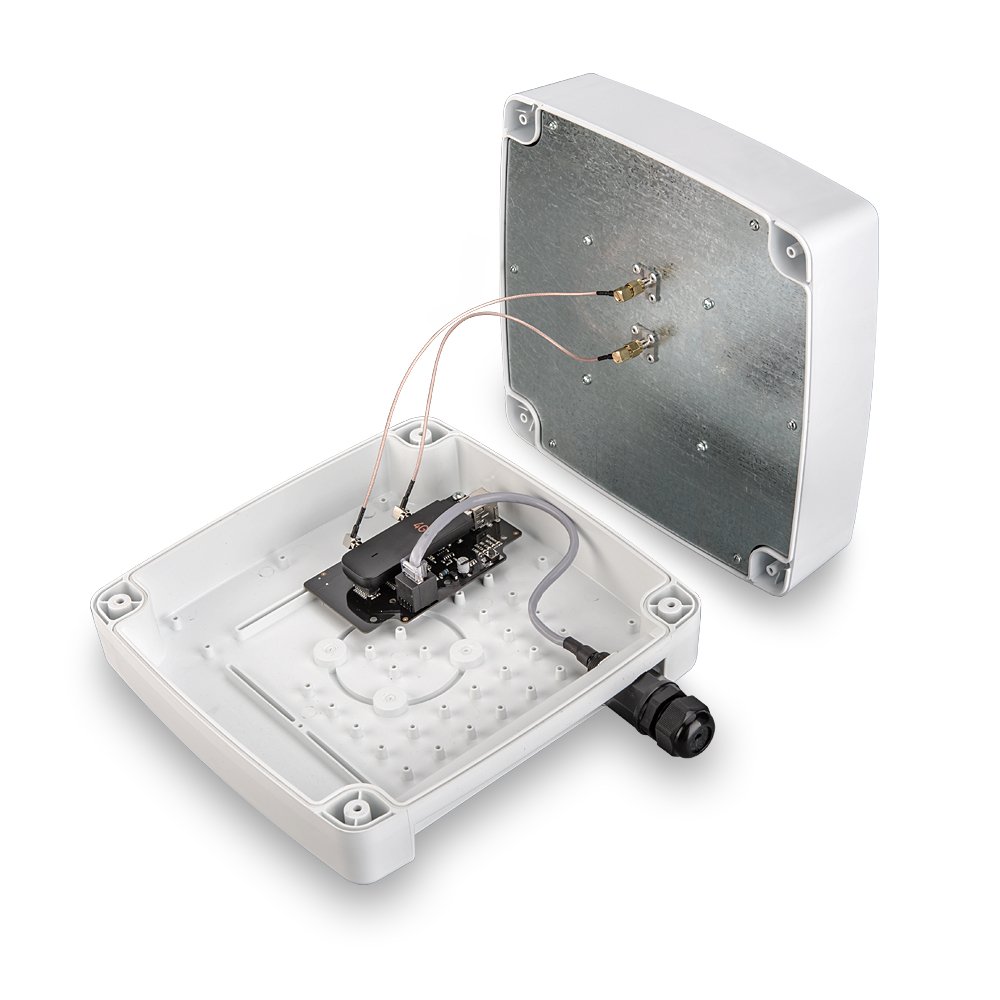

- Снять верхнюю крышку антенны.
- Отсоединить USB-модем от роутера, установить в него SIM-карту.
- Подключить пигтейлы к модему, вставить модем в роутер.
- Установить верхнюю крышку на антенну.

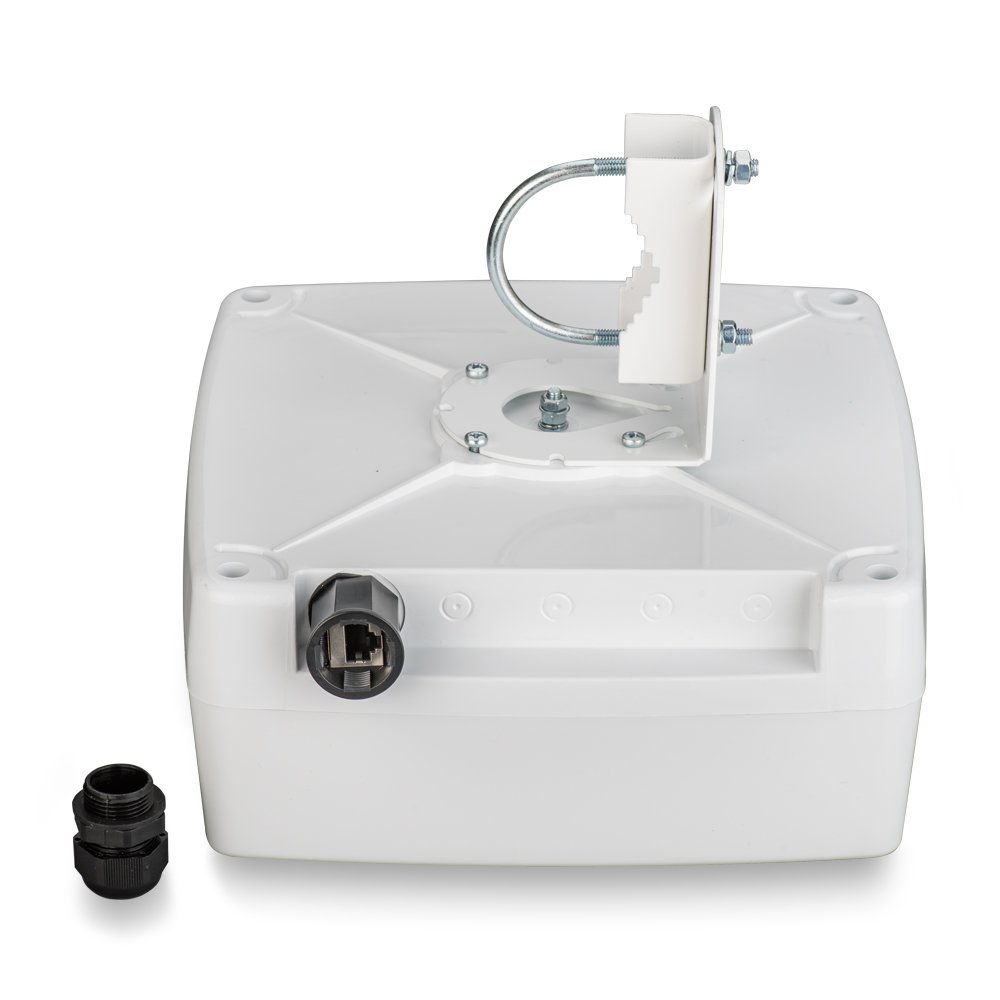

- Собрать внешнюю антенну, то есть прикрутить к ней крепеж и хомут для крепления к мачте или кронштейну.
- Установить мачту или кронштейн для крепления антенны. Рекомендуем устанавливать антенну как можно выше, для обеспечения прямой видимости на базовую станцию оператора.

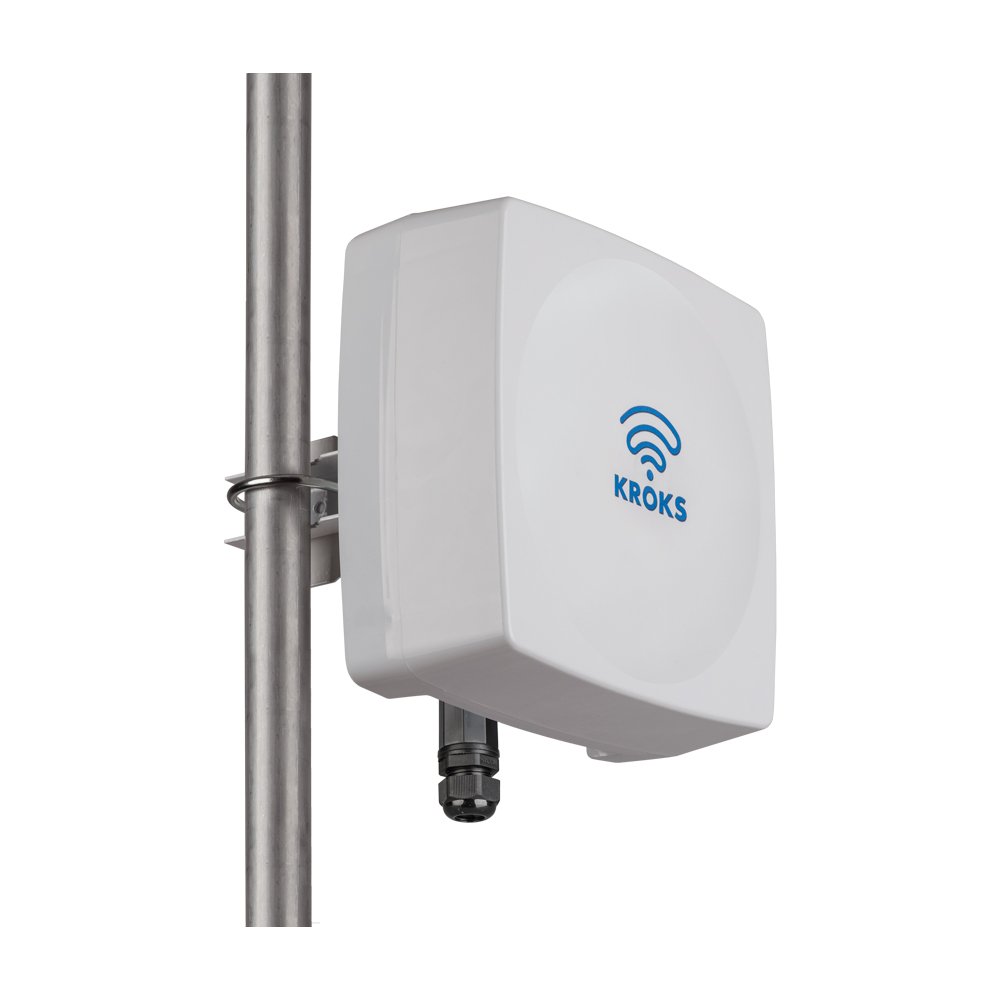

- Закрепить антенну на кронштейне. Антенна должна располагаться не менее 30 см от других антенн.
- Подключить кабель витую пару к инжектору питания в гнездо PoE.
- Подключить патч-корд RJ45-RJ45 (0,5 м) к инжектору питания в гнездо LAN, другим концом - к вашему ПК.
Основные характеристики антенны:
|
Рабочий диапазон частот, МГц
|
1700-2700
|
|
Усиление антенны, дБ
|
15
|
|
КСВ в рабочем диапазоне частот, не более
|
2.2
|
|
Поляризация
|
линейная
|
|
Входное сопротивление, Ом
|
50
|
|
Максимально подводимая мощность, Вт
|
10
|
|
Разъем
|
U.Fl
|
|
Стандарт связи
|
(UMTS2100), YOTA, LTE 1800, WIFi 2400
|
|
Тип исполнения
|
направленная, MIMO, с гермобоксом
|
Основные характеристики модема:
Общие свойства
- Скорость приёма данных - до 100 Мбит/с
- Скорость передачи данных - до 50 Мбит/с
- Антенный разъем - CRC9 x 2 (MIMO)
Основные характеристики роутера:
- Ram 64 MB
- Rom 16 MB
- Мощность передатчика 20 dBm (100 mW)
- Стандарт: IEEE 802.11n
- CPU 580 Mhz
- Питание PoE 7~24 В, 10 Вт (по паре 4-5 подается "+", по паре 7-8 подается).
Внимание! Роутер работает с SIM картой любого 3G и 4G/LTE оператора в поддерживаемых частотах (YOTA, Мегафон, МТС, Билайн, Ростелеком, Tele2,) в том чисте с тарифами для смартфонов. Гарантия - 12 месяцев со дня продажи.
