AX-Offset D60 - рефлектор сетчатый офсетный 60см

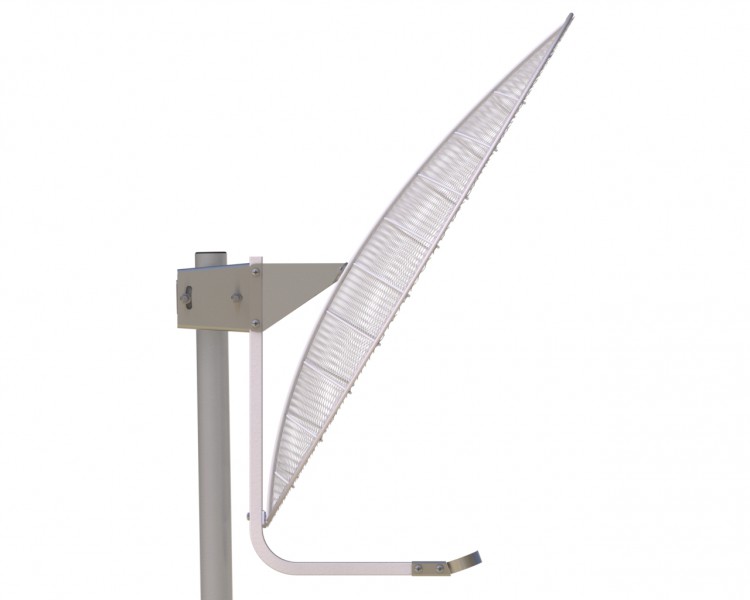

Офсетный сетчатый рефлектор AX-OFFSET D60 предназначен для усиления приема и передачи сигналов  от наземных источников, например базовые станции сотовой связи. Сетчатая структура рефлектора позволяет существенно  снизить ветровую нагрузку, уменьшить вес антенны и предьявить более низкие требования к жесткости конструкций на которые устанавливается данный рефлектор, например мачты или стеновые кронштейны.Отражающее полотно антенны изготовлено из сетки с размером ячейки 15мм*8мм, что позволяет ее использовать на частотах до 7 ГГц. Цельносварная конструкция рефлектора обеспечивает отличную жесткость при транспортировке и эксплуатации. Антенна имеет двойное защитное полимерное покрытие - грунт и атмосфероустойчивый наружный слой. Отдельные крепежные узлы (мачтовый кронштейн и крепление облучателя) , допускающие трение при настройке антенны, имеют гальваническое покрытие. Держатель облучателя имеет стандартный установочный диаметр -40мм.

Преимущества рефлектора AX-OFFSET D60 перед стандартными рефлекторами ("тарелками") от систем спутникого телевидения:

• Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора

• Малый вес. Низкая парусность позволила заметно облегчить крепежные узлы

• Возможнеость использования облегченных стеновых кронштейнов и мачт при установке антенны

• Оптимальный угол офсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала

• Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта.

• Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости

Преимущества рефлектора AX-OFFSET D60 перед прямофокусными сетчатыми рефлекторами:

• Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность

• Отсутствие воздействия отраженной от рефлектора волны на облучатель  и сохранение тем самым низкого уровня КСВ  и высокого КПД антенны в рабочей полосе частот облучателя

Достоинства рефлектора:

• Высокая ветроустойчивость

• Малый вес

• Высокий коэффициент усиления

• Широкий диапазон частот

• Сохранения низкого уровня КСВ антенной системы

• Малое затенение зеркала облучателем

• Удобное крепление с регулировкой угла наклона

• Качественные защитные покрытия

• Быстрая сборка

• Простота установки и настройки

- Для усиления 3G/4G сигналов в диапазонах 1700-2700 МГц, рекомендуем использовать облучатели UMO-3 MIMO 2x2.
- Для усиления 3G/4G сигналов в диапазонах 790-960МГц и 1700-2700 МГц, рекомендуем использовать облучатели Mona MIMO 2x2 Offset производства НПП Антэкс.

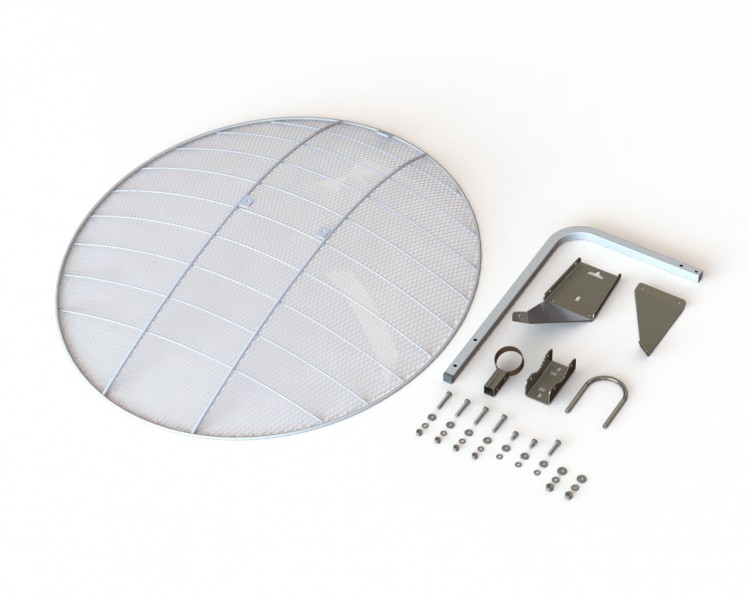

Комплект поставки:

1. Рефлектор AX-OFFSET D60 с комплектом оцинкованного крепежа на вертикальную трубостойку

2. Инструкция по сборке (скачать)

3. Упаковка из картона и полиэтилена
