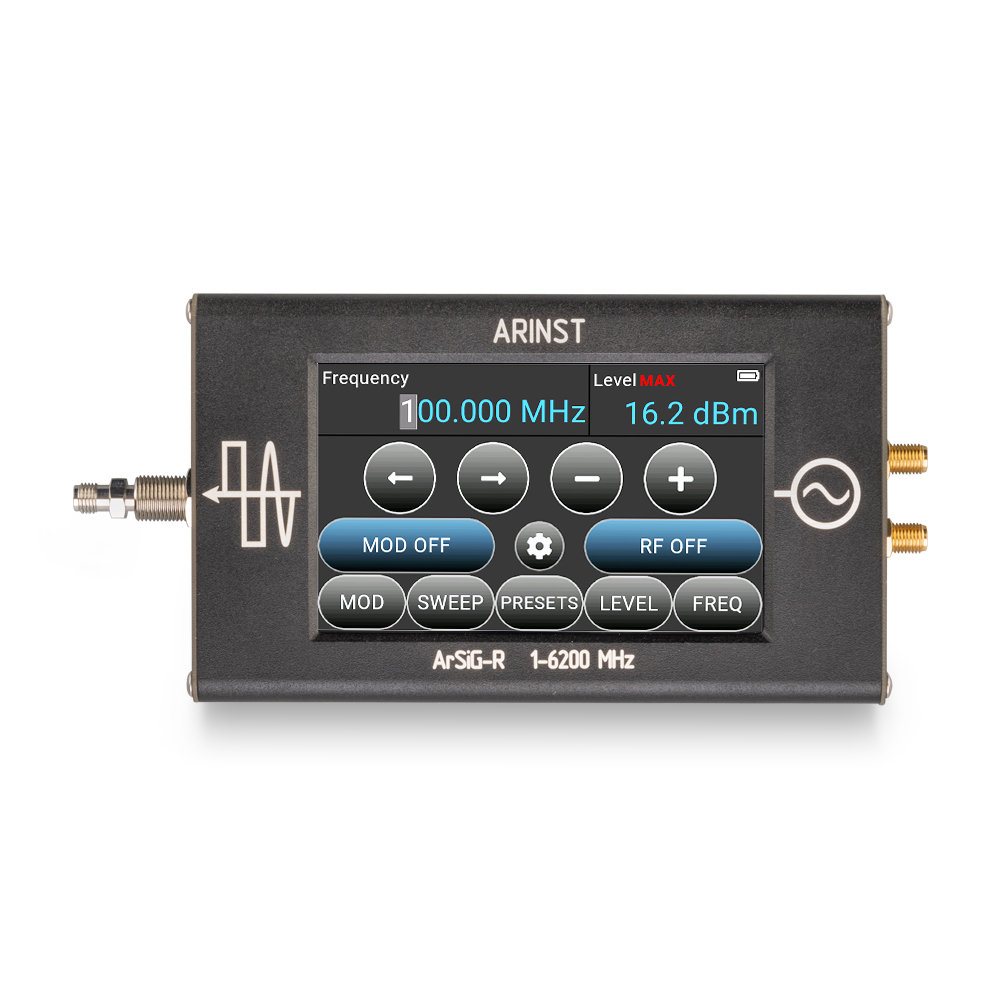

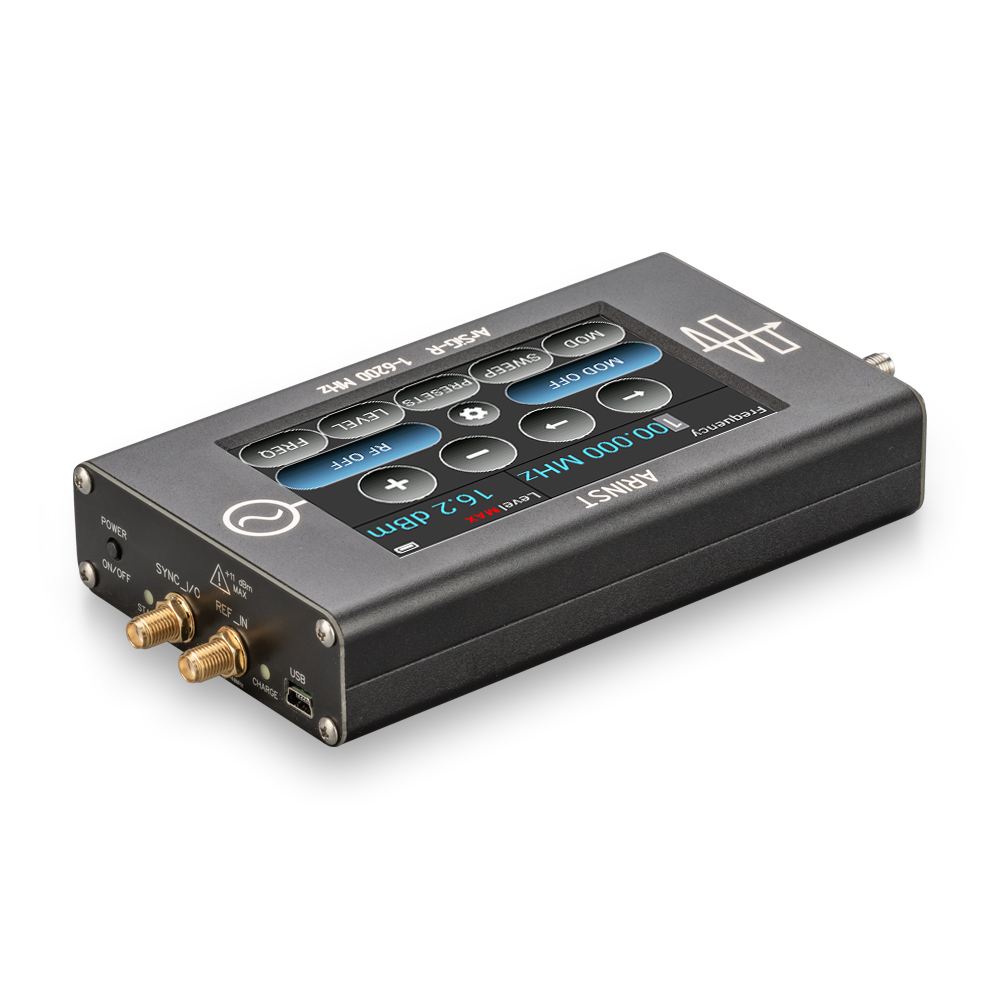

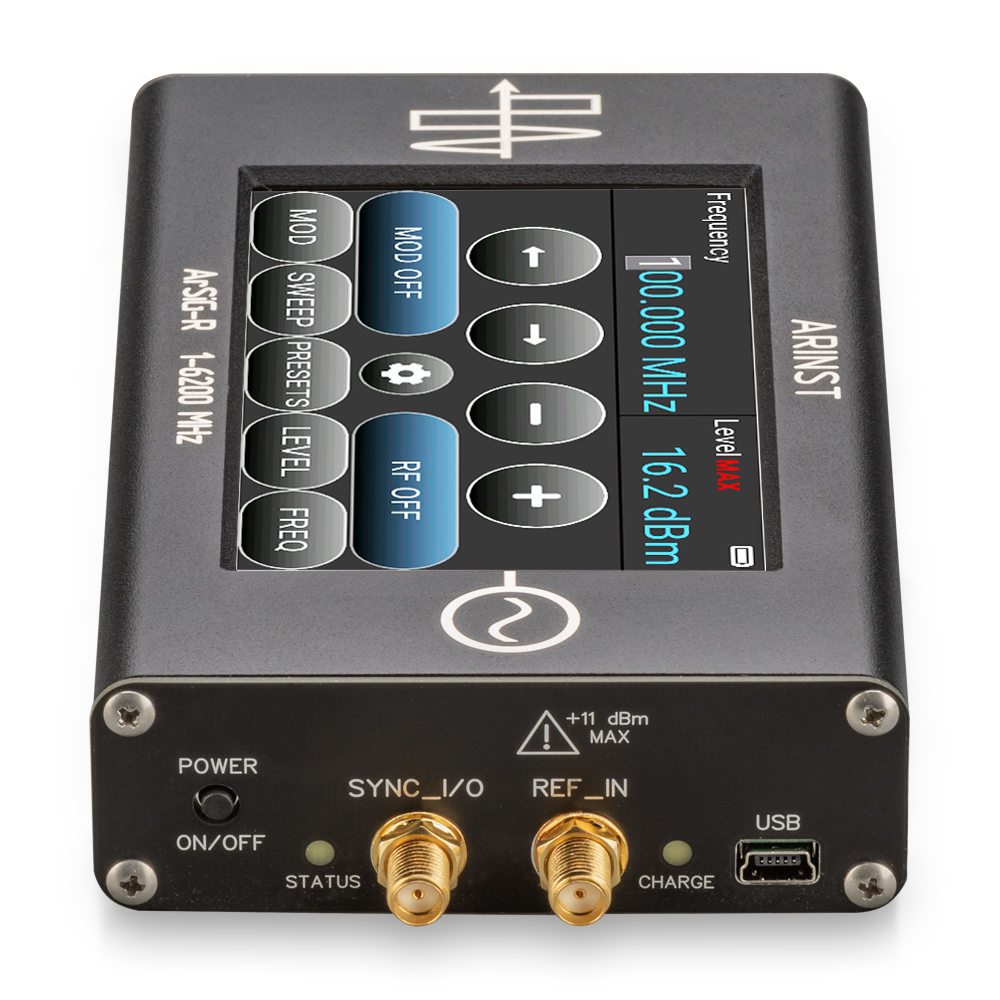

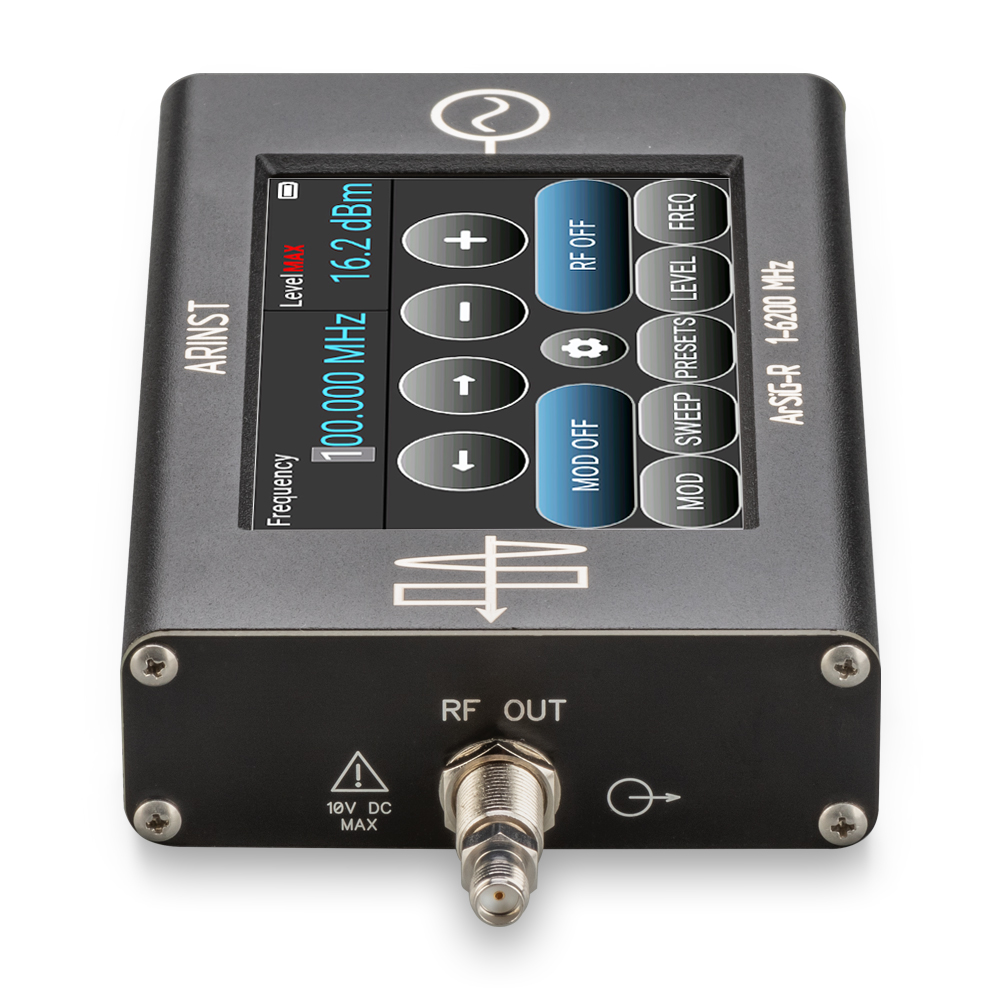

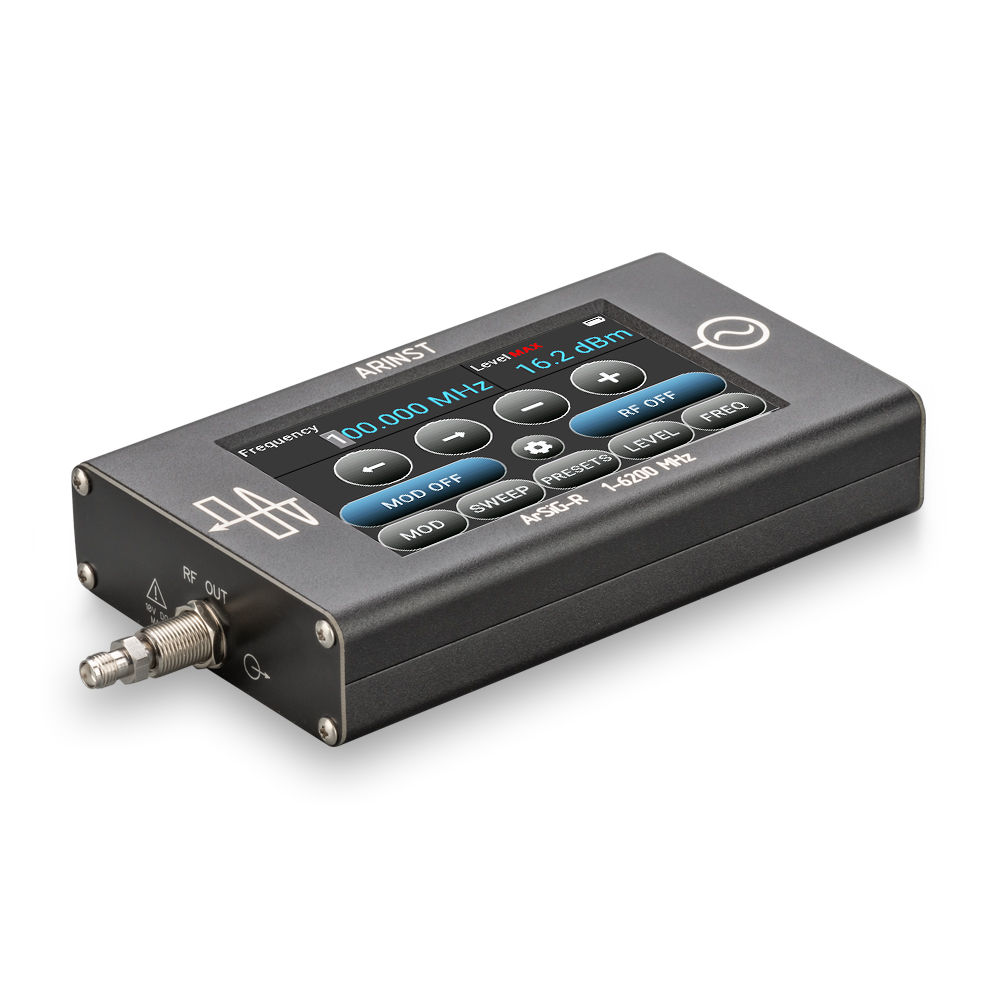

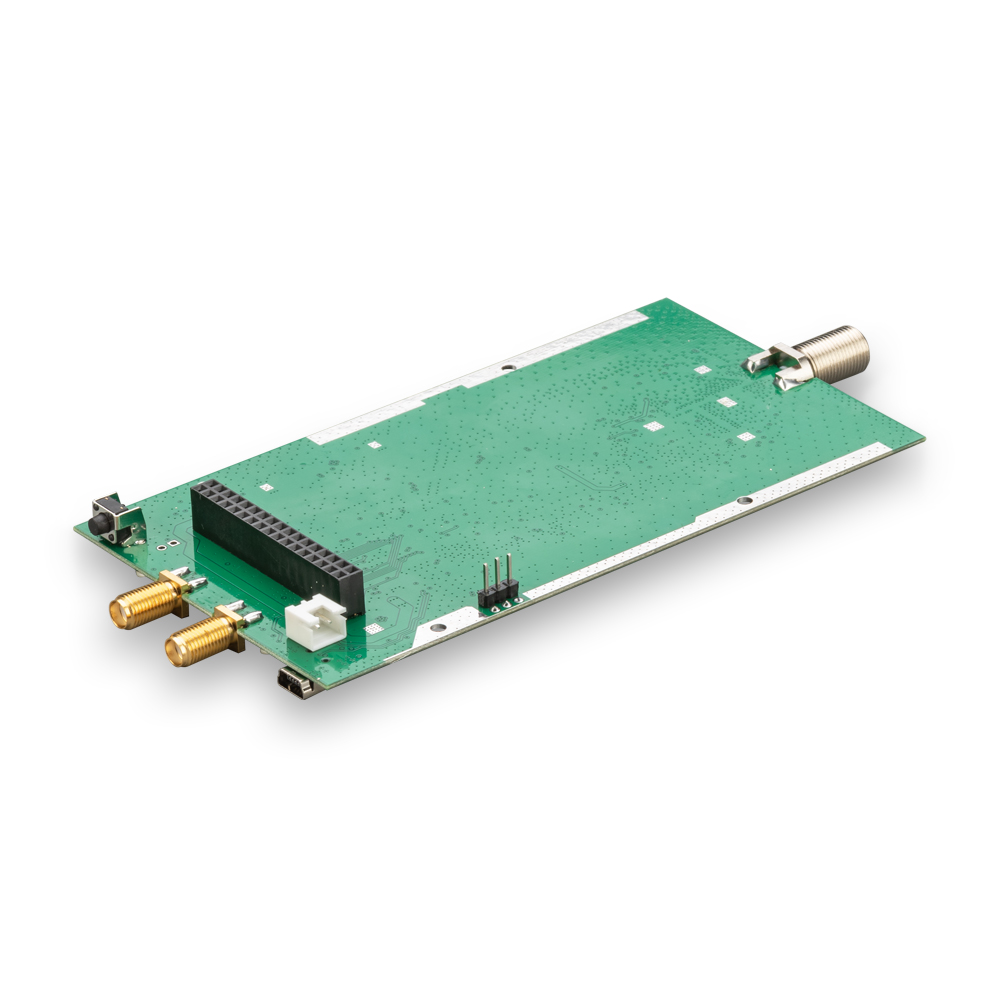

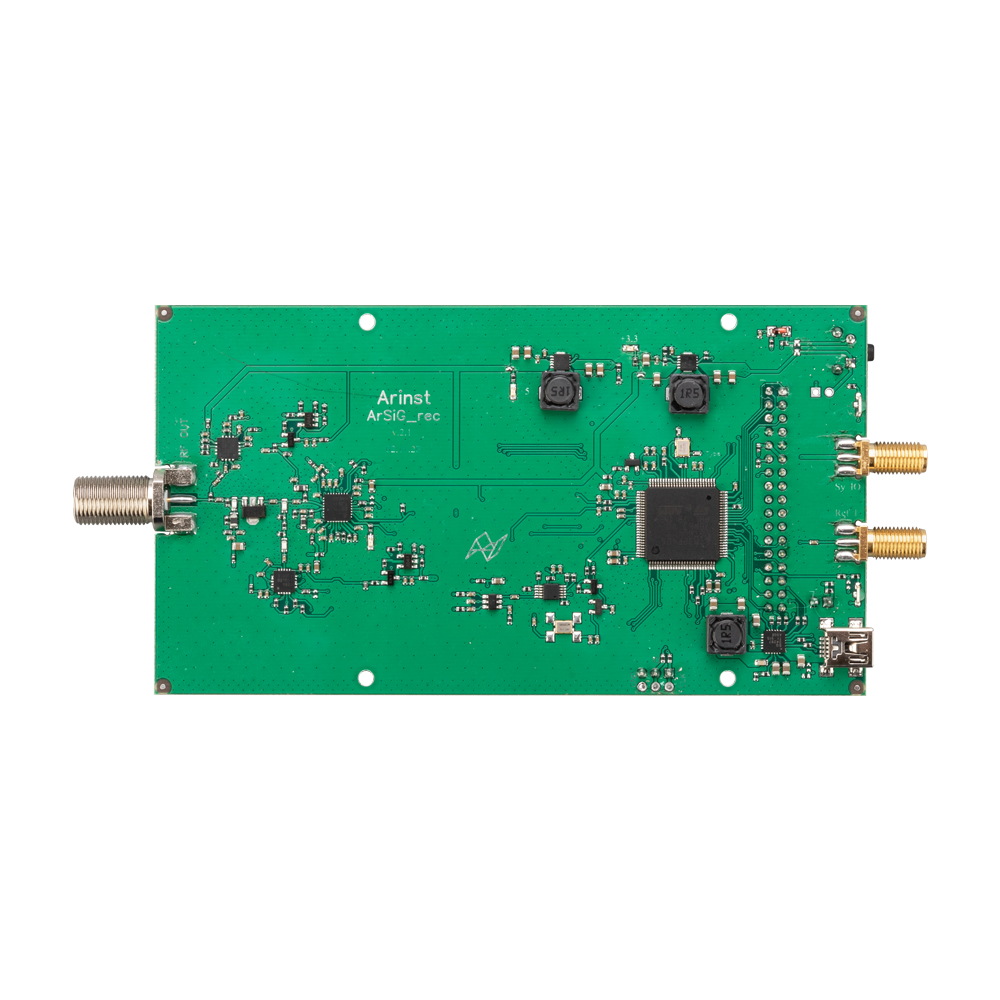

Портативный генератор ARINST ArSiG-R предназначен для формирования высокочастотных сигналов в диапазоне 1-6200 МГц. Прибор способен осуществлять развёртку выходного сигнала, как по частоте, так и по уровню. Генератор имеет возможность использовать внешний высокостабильный источник сигнала в качестве опорного.
Генератор ARINST ArSiG-R в диапазоне 1-3000 МГц формирует колебания прямоугольной формы. В диапазоне 3000-6200 МГц прибор формирует синусоидальные колебания.
Генератор ARINST ArSiG-R выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Прибор используется для формирования тестовых сигналов для разработки и отладки различных устройств: усилителей, фильтров, приёмных и передающих трактов, при измерении и анализе характеристик антенн. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.
Прибор имеет 4" цветной резистивный экран для удобства настройки и управления прибором.
Преимущества портативного генератора ARINST ArSiG-R:
-
широкий диапазон рабочих частот: от 1 до 6200 МГц;
-
низкий уровень фазовых шумов;
-
регулировка уровня выходной мощности
-
цветной сенсорный экран с диагональю 4 дюйма служит для быстрой настройки;
-
простой и понятный экранный интерфейс прибора;
-
импульсная модуляция выходного сигнала;
-
вывод сигнала в режиме ступенчатой развёртки и развёртки по списку;
-
память на 50 элементов развёртки в каждом списке;
-
возможность управления внешним триггером для синхронизации измерений с другими приборами;
-
возможность использования внешнего и внутреннего опорного сигнала;
-
сохранение 10 пользовательских предустановок;
-
возможность корректировки частоты выходного сигнала в соответствии с частотой эталонного прибора;
-
смещение значения уровня выходного сигнала для компенсации воздействия тестируемого устройства;
-
40 тем оформления экранного интерфейса для индивидуальной настройки;
-
функция выключения экрана для экономии заряда аккумулятора;
-
малая масса и размеры: 400 грамм при «карманных» габаритах 150×81×27 мм;
-
интеллектуальная система определения максимального тока зарядки в зависимости от источника питания;
-
встроенный аккумулятор ёмкостью 5000 мАч обеспечивает до 5,5 часов автономной работы прибора.
|
Технические характеристики ARINST ArSiG-R
|
|
Диапазон рабочих частот
|
1-6200 МГц
|
|
Погрешность уровня выходной мощности1
|
±1 дБ
|
|
Разрешение по частоте
|
3 кГц
|
|
Шаг установки уровня выходной мощности
|
0,1 дБ
|
|
Фазовый шум на частоте 1 ГГц (при отстройке 100 кГц)
|
-110,1 дБн/Гц
|
|
Номинальный уровень выходной мощности
|
+10 дБм
|
|
Минимальный уровень выходной мощности
|
1-50 МГц
|
-5 дБм
|
|
50-100 МГц
|
0 дБм
|
|
100-3000 МГц
|
-10 дБм
|
|
3000-5500 МГц
|
-10 дБм
|
|
5500-6200 МГц
|
-20 дБм
|
|
Выходное сопротивление
|
50 Ом
|
|
Максимальное постоянное напряжение на входе
|
+25 В
|
|
Максимальная мощность входного сигнала
|
+10 дБм
|
|
Число запоминаемых пользовательских настроек
|
10
|
|
Число запоминаемых элементов развёртки в каждом списке
|
50
|
|
Рабочий диапазон температур
|
0 ... +40оС
|
|
Диагональ экрана
|
4"
|
|
Тип экрана
|
сенсорный, резистивный
|
|
Разрешение экрана
|
800×480
|
|
Тип разъёма выходного порта
|
SMA female
|
|
Внешний источник опорного сигнала
|
|
Тип разъёма
|
SMA female
|
|
Диапазон входных частот
|
10-40 МГц
|
|
Уровень входного сигнала
|
максимальный
|
+13 дБм
|
|
рекомендуемый
|
+5 ... +10 дБм
|
|
Входное сопротивление
|
50 Ом
|
|
Внешний триггер
|
|
Тип разъёма
|
SMA female
|
|
Максимальное входное напряжение
|
+3,3 В
|
|
Энергопотребление и габариты
|
|
Напряжение питания
|
5 В
|
|
Потребляемая мощность
|
3 Вт
|
|
Максимальный потребляемый ток
|
при зарядке аккумулятора2
|
≤2 А
|
|
при работе от USB с зарядкой аккумулятора3
|
≤2 А
|
|
Ёмкость аккумулятора
|
5000 мАч
|
|
Время непрерывной работы от аккумулятора4
|
5,5 ч
|
|
Время заряда аккумулятора
|
3,5 ч
|
|
Габаритные размеры (Д×Ш×В)
|
150×81×27 мм
|
|
Масса
|
0,4 кг
|
1 После прогрева прибора продолжительностью не менее пяти минут. Изменение температуры окружающей среды от момента прогрева прибора до проведения измерений не должно превышать ±3⁰С.
2 При подключении прибора к зарядному устройству с выходным током не менее 3А.
3 Если ваше устройство имеет ограничение по максимальному току, подаваемому на порт USB, прибор автоматически ограничивает максимальный ток зарядки в соответствии с текущей спецификацией USB.
4 При температуре окружающей среды плюс 20±5⁰С после полного заряда аккумулятора.
График максимального уровня выходной мощности генератора
![]()
Широкополосные паразитные спектральные составляющие
|
Частота, МГц
|
дБн
|
|
1-100
|
< -92
|
|
100-3000
|
< -70
|
|
3000-6200
|
< -60
|
Гармонические спектральные составляющие 2-го и 3-го порядка (что хуже)
|
Частота, МГц
|
дБн
|
|
1
|
-8
|
|
5
|
-10,1
|
|
10
|
-8,7
|
|
50
|
-9,1
|
|
100
|
-15,9
|
|
500
|
-9
|
|
1000
|
-4
|
|
2000
|
-7,8
|
|
3000
|
-21
|
|
4000
|
-36
|
|
5000
|
-36
|
|
6000
|
-45
|
|
6200
|
-47
|
Фазовый шум
|
Частота, МГц
|
Отстройка от несущей
|
|
1 кГц
|
10 кГц
|
100 кГц
|
1 МГц
|
|
Фазовый шум, дБн/Гц
|
|
1
|
-96,5
|
-118,3
|
-116,1
|
-
|
|
10
|
-97
|
-117,6
|
-116,5
|
-134
|
|
100
|
-91,9
|
-103,6
|
-111,1
|
-125,2
|
|
1000
|
-90
|
-95,4
|
-110,1
|
-132,1
|
|
2000
|
-91,1
|
-90,6
|
-105,6
|
-129,7
|
|
3000
|
-85,2
|
-86,7
|
-100,8
|
-125,6
|
|
4000
|
-84,3
|
-85,5
|
-100,5
|
-127,6
|
|
5000
|
-85,9
|
-82,3
|
-93,2
|
-125,4
|
|
6000
|
-81,2
|
-78,1
|
-93,5
|
-123,7
|
|
6200
|
-84,6
|
-78,4
|
-92,3
|
-123,2
|
Импульсная модуляция
|
Соотношение вкл./выкл.
|
Частота, МГц
|
|
|
1
|
>70 дБ (тип)
|
|
10
|
>70 дБ (тип)
|
|
100
|
>70 дБ (тип)
|
|
1000
|
>70 дБ (тип)
|
|
3000
|
>70 дБ (тип)
|
|
5000
|
30 дБ (тип)
|
|
6000
|
35 дБ (тип)
|
|
Минимальная ширина импульса
|
1000 мкс (тип)
|
|
Минимальный период импульса
|
2000 мкс (тип)
|
|
Максимальный период импульса
|
1000000 мкс (тип)
|
Экранный интерфейс прибора
![Экранный интерфейс 1]()
![Экранный интерфейс 2]()
![Экранный интерфейс 3]()
![Экранный интерфейс 4]()
![Экранный интерфейс 5]()
![Экранный интерфейс 6]()
![Экранный интерфейс 7]()
![Экранный интерфейс 8]()
Блок-схема генератора ARINST ArSiG-R
![Блок-схема ARINST ArSiG-R]()
