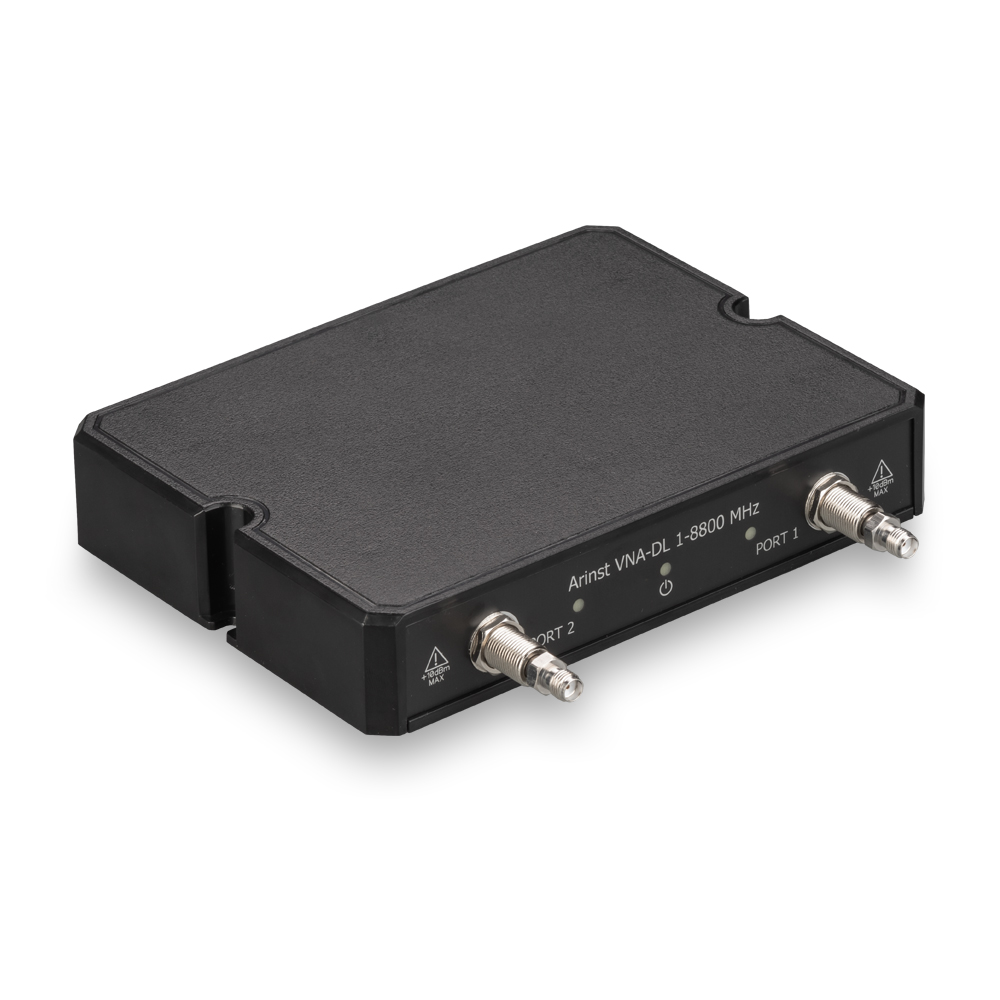

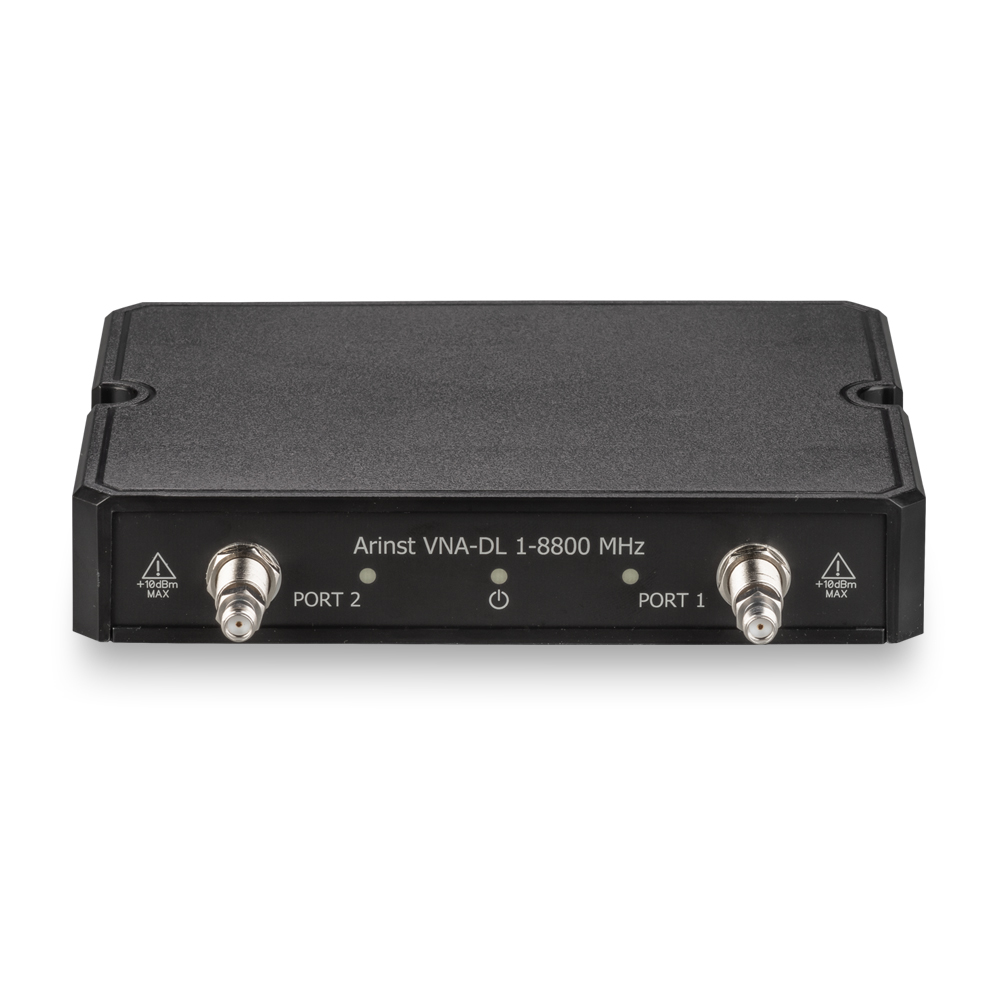

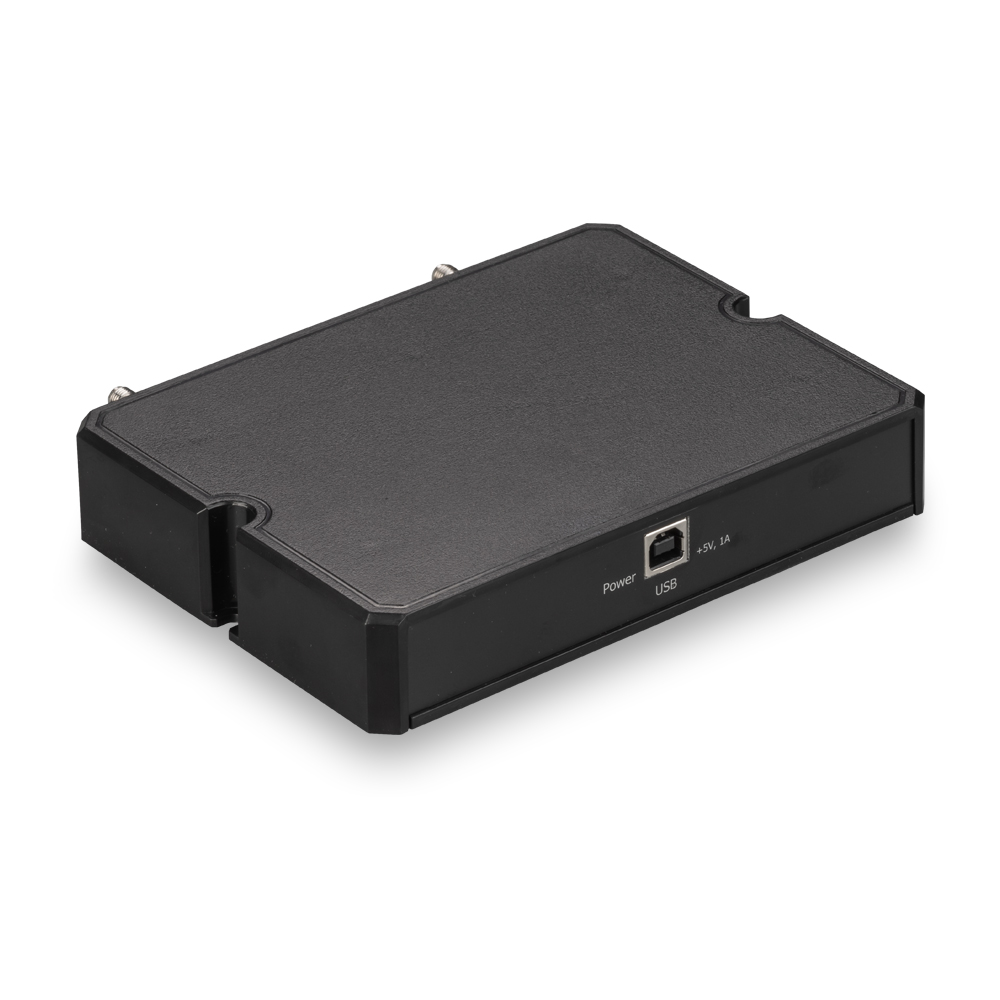

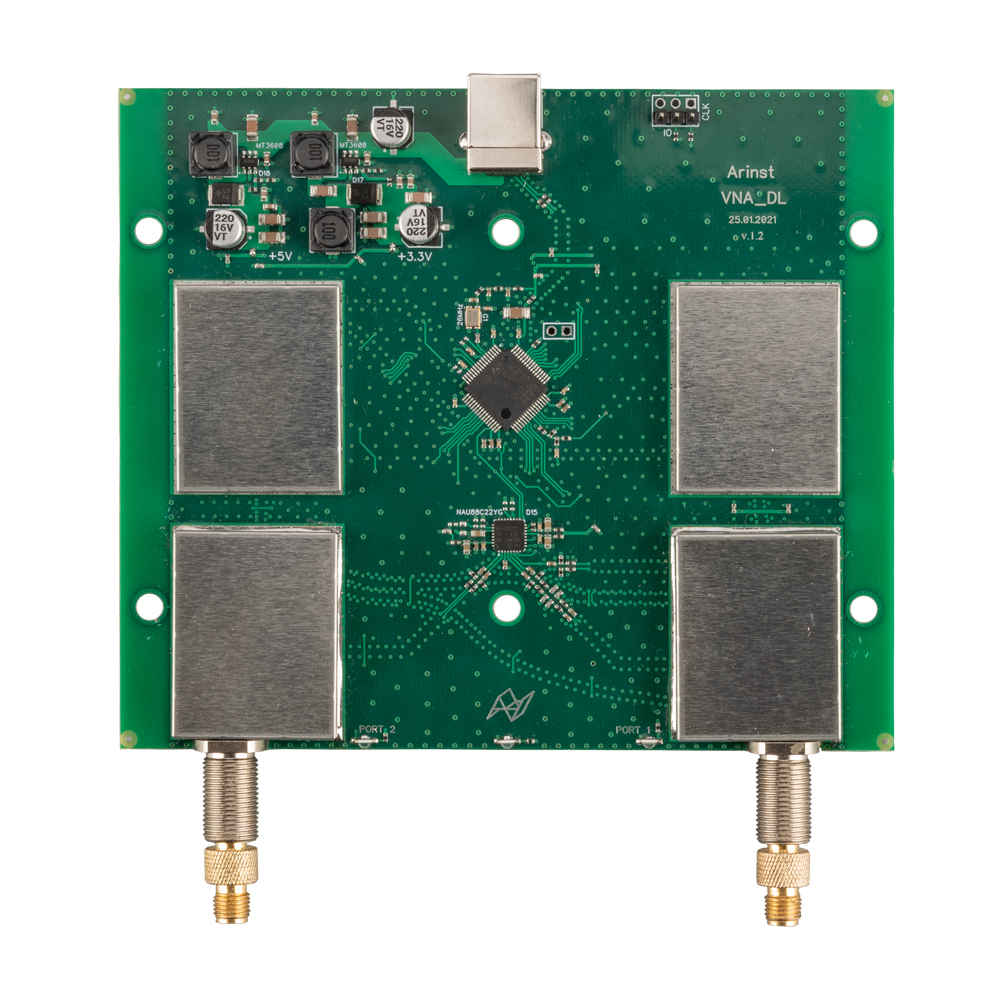

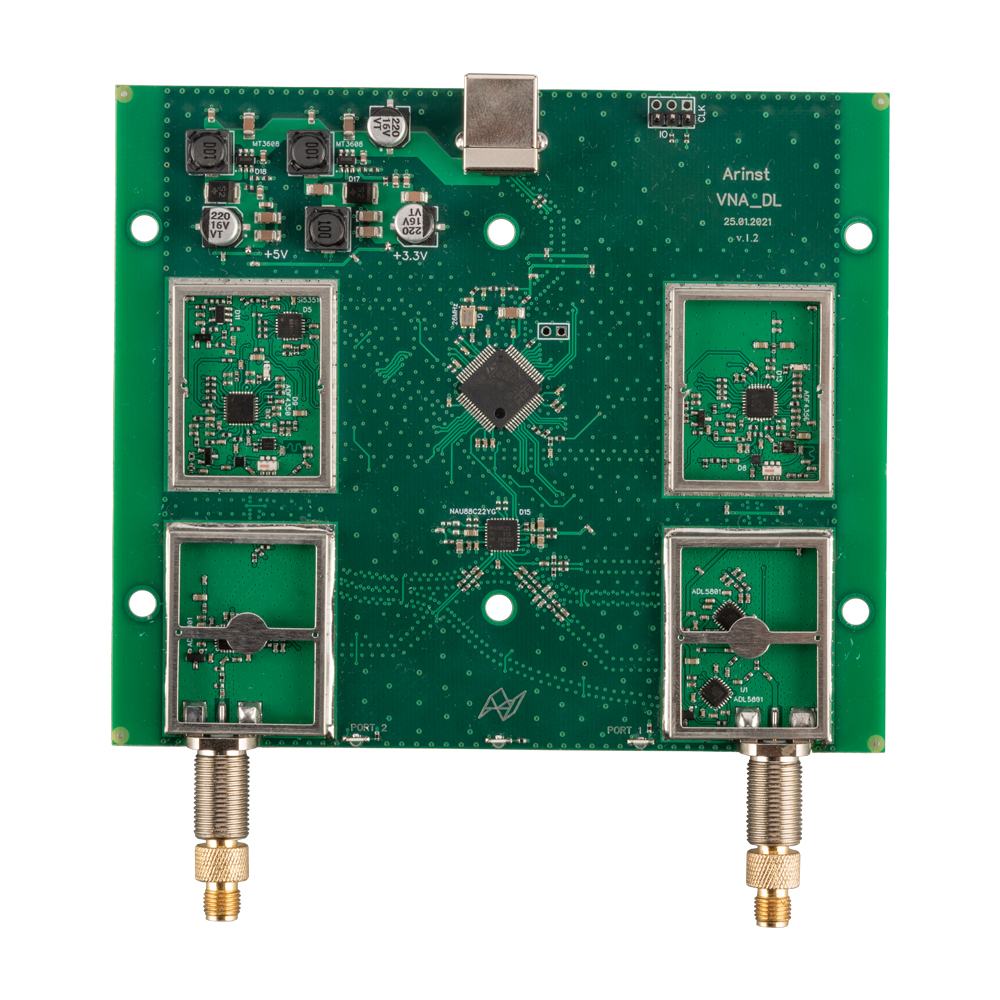

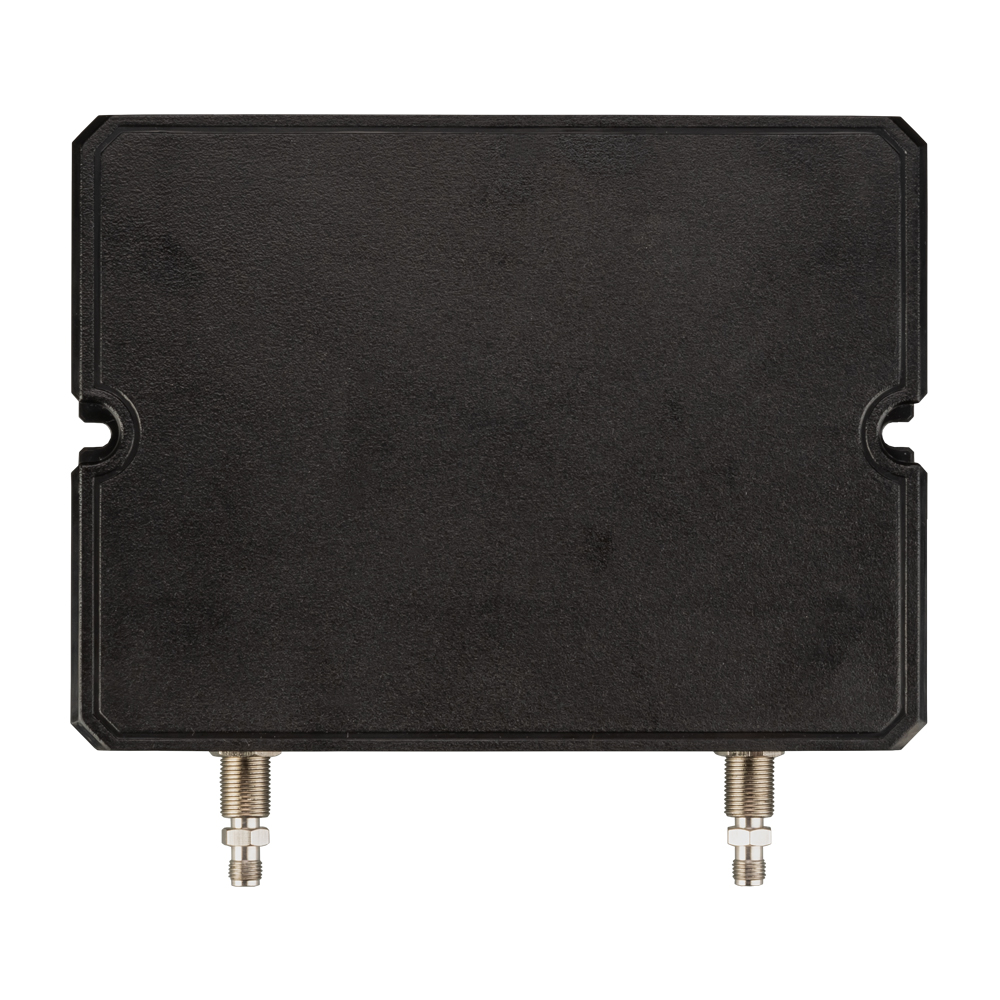

ARINST VNA-DL 1-8800 MHz двухпортовый векторный анализатор цепей

  • 30 000 руб.
Артикул: 2225
Понравился товар? Расскажите о нем своим друзьям:

Двухпортовый векторный анализатор цепей ARINST VNA-DL 1-8800 MHz выполнен в пластиковом корпусе в виде настольного прибора, предназначен для измерений параметров различных радиотехнических устройств (антенн, фильтров, усилителей и т.д.) при разработке и изготовлении телекоммуникационного оборудования. Прибор идеально подходит для мастерских, радиолюбителей, учебных заведений, сервисных центров. Для работы требуется ПК с ОС Windows 7-10 (в комплект поставки не входит).

 Например, с помощью прибора можно выполнить следующие работы:

  • Произвести согласование импедансов с помощью диаграммы Смита
  • Настроить антенну
  • Измерить коэффициент стоячей волны
  • Измерить АЧХ пассивных и активных устройств
  • Измерить ФЧХ пассивных и активных устройств
  • Настроить фильтры основной селекции, фильтры промежуточной частоты
  • Измерить затухание в кабеле, микрополосковой линии, волноводе
  • Измерить расстояние до повреждения в кабеле или его длину

Внимание! На всех приборах отсутствует заводская калибровка. При проведении измерений с использованием кабельных сборок или дополнительных переходников, а также при их отсутствии, необходимо провести калибровку прибора согласно инструкции. Для калибровки прибора рекомендуется использовать готовые калибровочные наборы с разъемами N-типа и SMA-типа.
Во избежание преждевременного износа разъемов прибора мы рекомендуем проводить измерения с накрученными переходниками из комплекта поставки.

Преимущества двухпортового векторного анализатора цепей ARINST VNA-DL 1-8800 MHz:

  • широкий диапазон рабочих частот: от 1 до 8800 МГц
  • высокая скорость сканирования – 500 точек/с
  • малая погрешность измерения коэффициента отражения: 0,25 дБ и 0,7° во всем диапазоне частот
  • отображение практически всех возможных интерпретаций коэффициента отражения и коэффициента передачи
  • измерение потерь  и расстояния до повреждения в кабеле
  • сохранение пользовательских предустановок и результатов измерений – трасс (в формате Touchstone)

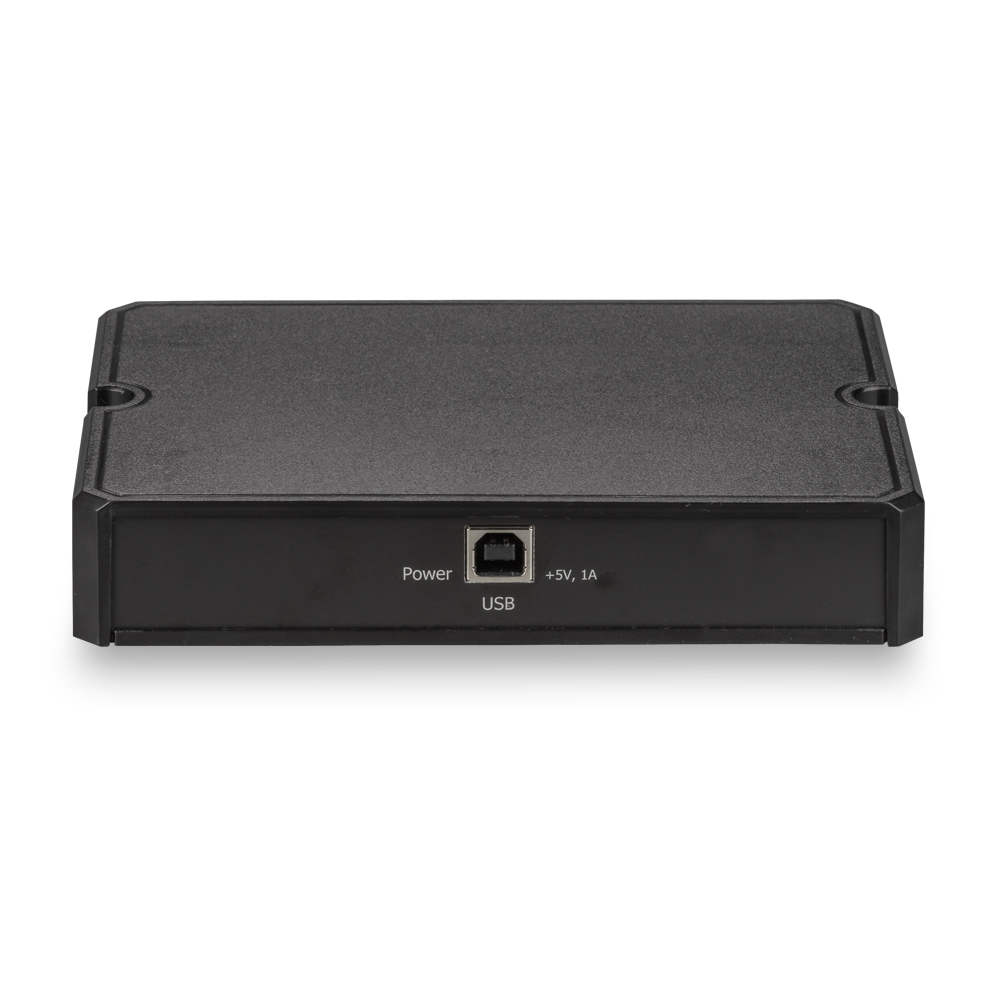

  • питание и управление прибором через USB порт ПК
  • малая масса и размеры: 250 грамм, 155×127×29 мм

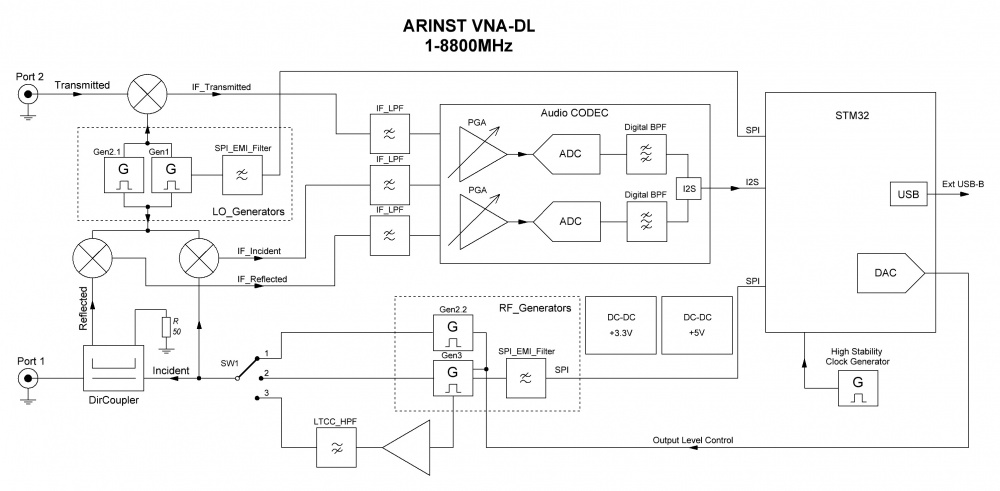

Технические характеристики ARINST VNA-DL 1-8800 MHz
Рабочий диапазон частот 1-8800 МГц
Разрешение по частоте для частот 1-140 МГц 100 Гц
для частот 140-8800 МГц 10 кГц
Максимальное число точек сканирования 1000
Скорость сканирования для одного канала (ПЧ=1 кГц) 500 точек/с
Динамический диапазон S21 (ПЧ=20 Гц) для частот 1-4000 МГц >80 дБ тип. 85
для частот 4000-6900 МГц >75 дБ тип. 80
для частот 6900-8800 МГц> >65 дБ тип. 75
Направленность моста нескорректированная во всём диапазоне, не менее 12 дБ
Направленность эффективная1 (после полной однопортовой калибровки), не менее 55 дБ
Коэффициент стоячей волны по входу, не более 2 (1.3 тип.)
Погрешность измерения фазы1, не более 0,7о
Погрешность измерения магнитуды1, не более 0,25 дБ
Разрешение определения расстояния до повреждения2 (C x VF) / 2S м
Максимальная длина измеряемого кабеля3, при VF=1 3000 м
Компенсация электрической длины кабеля, при VF=1 ±3 м
Максимальное постоянное напряжение на входе 25 В
Максимальная мощность входного сигнала, подводимая к портам + 10 дБм
Максимальная мощность зондирующего сигнала, не более -3 дБм
Отображаемые графики диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО) и коэффициента передачи (КП); магнитуда КО и КП; логарифмическая магнитуда КО и КП; КСВ; дистанция до повреждения; потери в кабеле: групповое время задержки
Число запоминаемых пользовательских настроек не ограничено
Число запоминаемых трасс не ограничено
Рабочий диапазон температур 0 ... +40оС
Интерфейс подключения к ПК USB
Максимальный потребляемый ток, не более 1 А

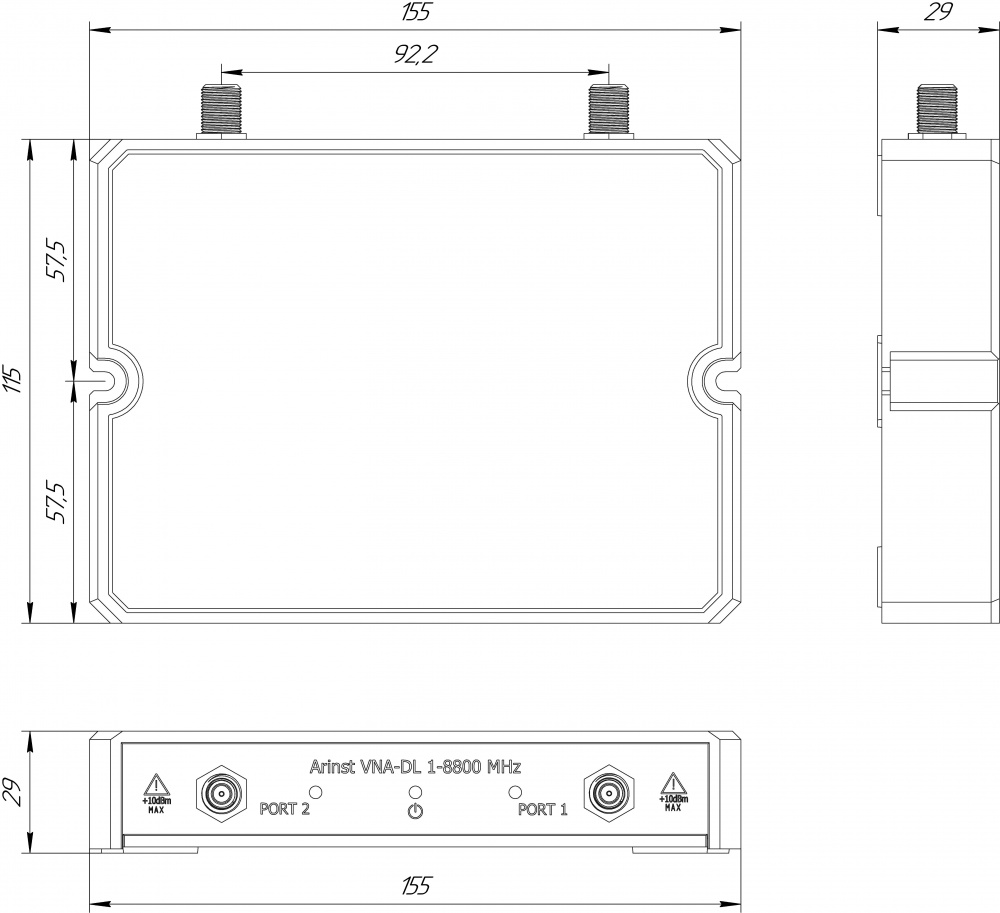

Габаритные размеры (Д×Ш×В) 155×127×29 мм
Масса 0,25 кг

1 Измерение выполняется после прогрева прибора продолжительностью не менее пяти минут с проведением полной двухпортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.

2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования (Гц).

Зависит от величины затухания в кабеле и является пределом индикации

  • Общие характеристики
  • Производитель KROKS
  • Габариты товара 155 x 127 x 29 мм
  • Гарантия производителя 12 мес.
