Arinst VR 23-6200 - Портативный векторный рефлектометр KROKS

  • 41 000 руб.
Отзывов: 0
Читайте отзывы покупателей и оценивайте качество магазина на Яндекс.Маркете
Артикул: 1818
Понравился товар? Расскажите о нем своим друзьям:

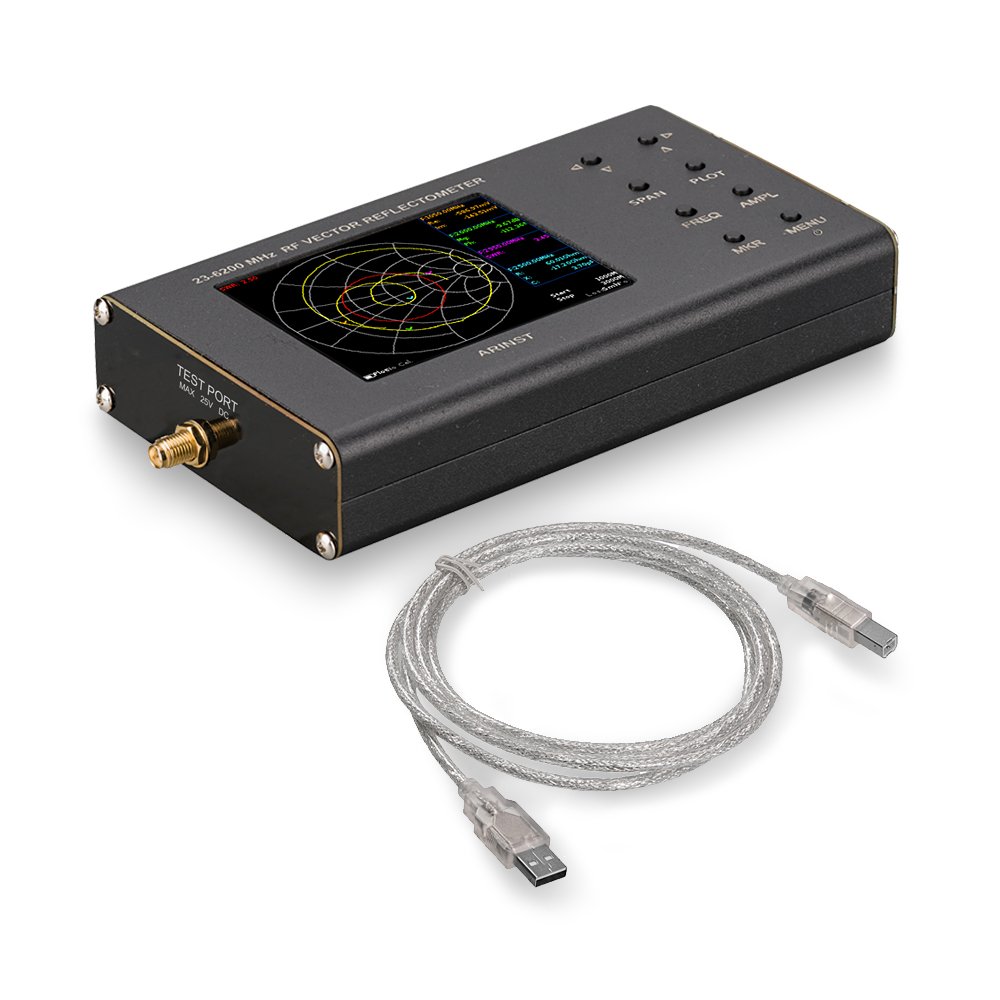

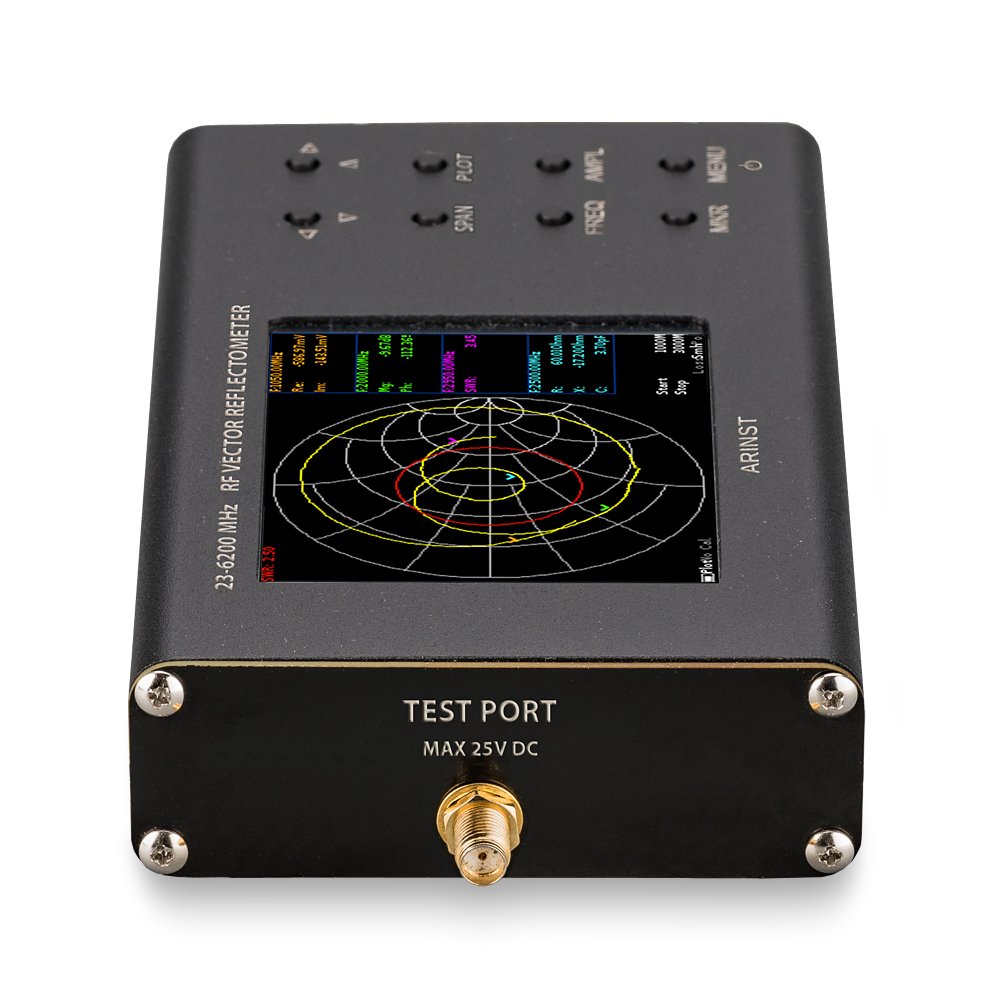

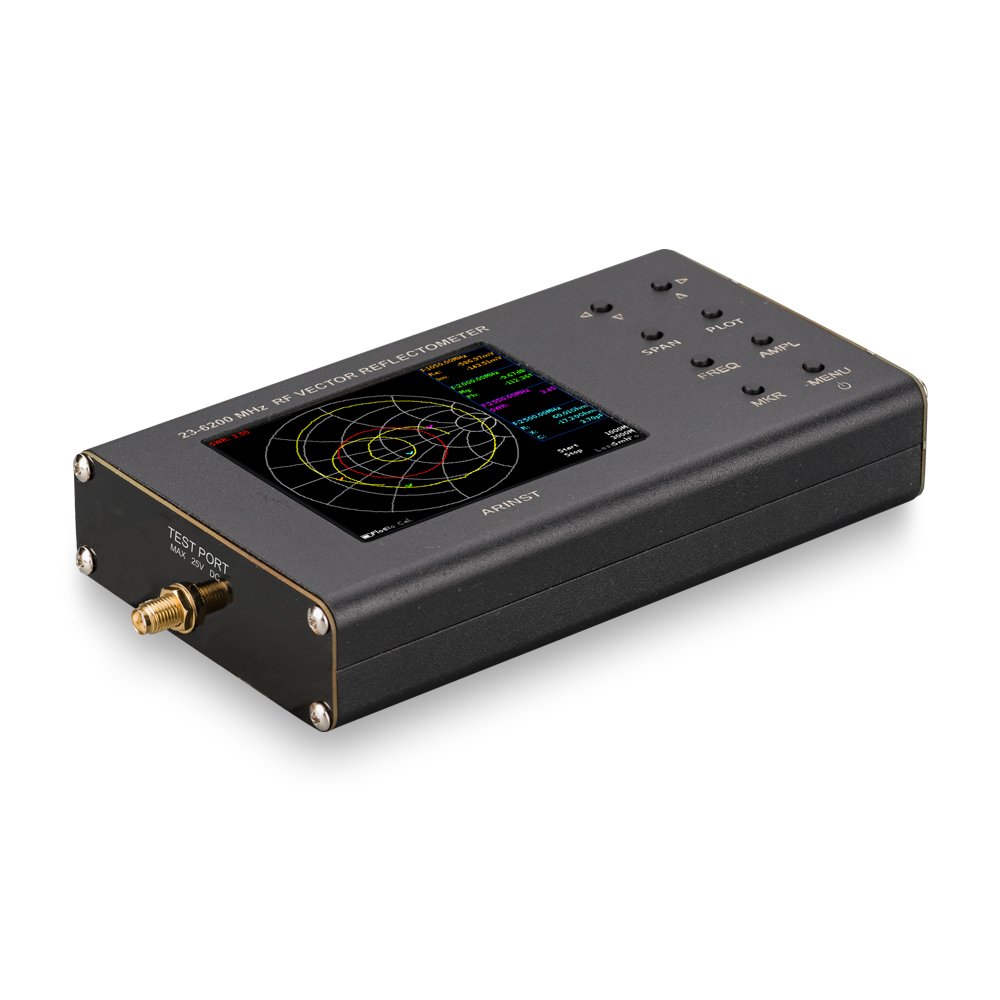

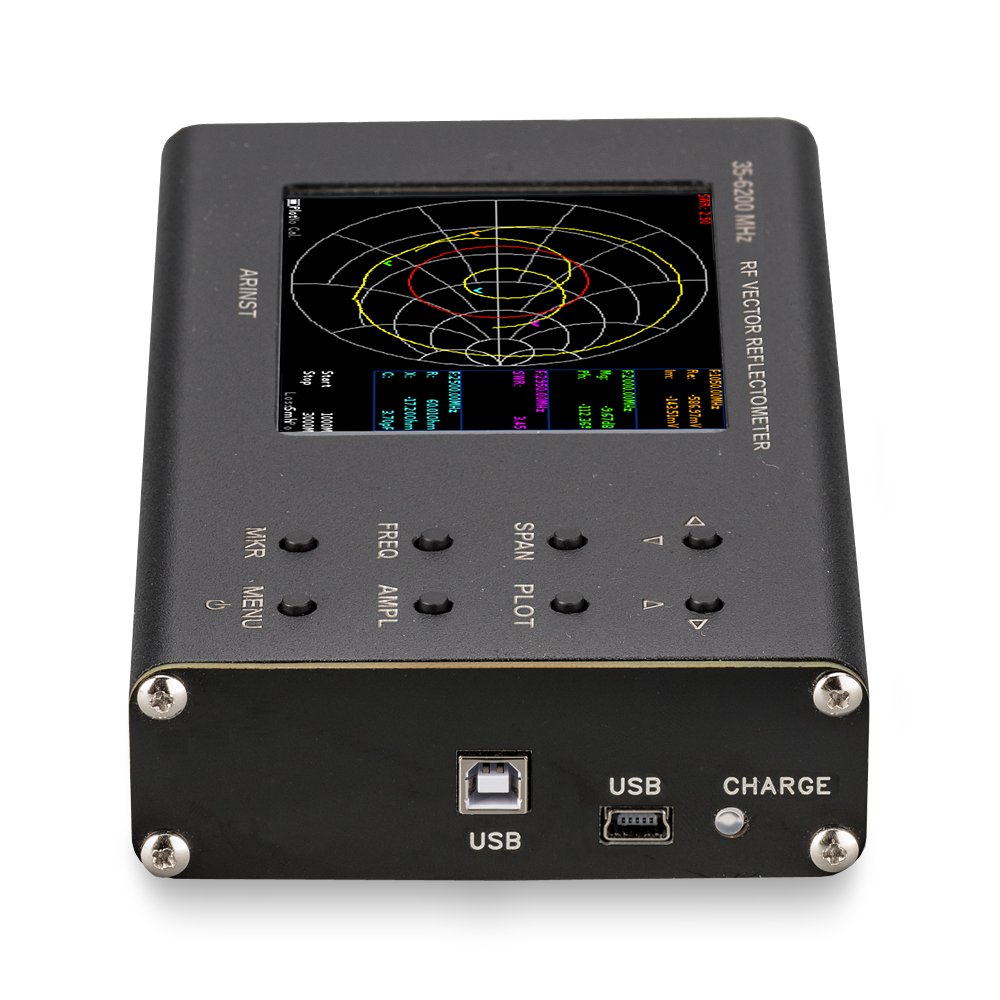

Портативный векторный рефлектометр ARINST VR 23-6200 (далее прибор) предназначен для измерения характеристик согласования пассивных и активных радиоустройств (антенн, кабелей, фильтров, аттенюаторов, усилителей и т.п.).
Прибор позволяет проводить измерения параметров комплексного коэффициента отражения, коэффициента стоячей волны (КСВН), импеданса, иммитанса, фазы, потерь и расстояния до повреждения в кабеле.

Рефлектометр ARINST VR 23-6200 выполнен в прочном алюминиевом корпусе в виде мобильного прибора с автономным питанием и предназначен в первую очередь для работ непосредственно на объекте, так как при малом весе и компактных размерах отличается невысоким энергопотреблением. Рефлектометр будет особенно полезен компаниям, работающим в сфере телекоммуникаций, которые занимаются установкой и обслуживанием антенн, усилением сотовой связи и т.п. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ кабелей и антенн при проведении пуско-наладочных или ремонтных работ. Кроме этого, прибор идеально подходит для мастерских, радиолюбителей, учебных заведений и лабораторий.

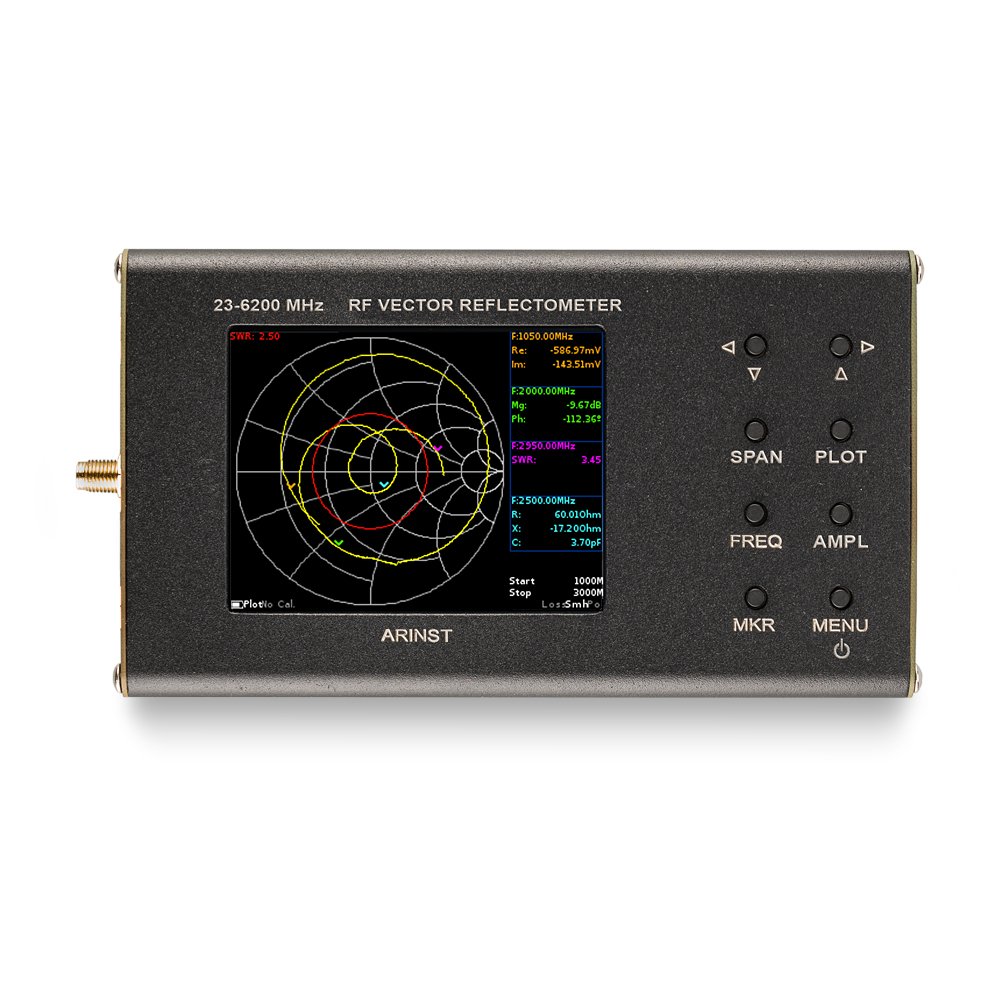

Прибор имеет 3.2" цветной резистивный экран для отображения результатов измерений и управления прибором.



Например, с помощью прибора можно выполнить следующие работы:


- Выполнить согласование импедансов с помощью диаграммы Смита
- Измерить коэффициент стоячей волны
- Измерить затухание в кабеле
- Измерить расстояние до повреждения или неоднородности в кабеле



Преимущества векторного рефлектометра ARINST VR 23-6200:


- цветной сенсорный экран с диагональю 3,2 дюйма служит для быстрой настройки параметров сканирования и отображения результатов измерений
- широкий диапазон рабочих частот: от 23 до 6200 МГц
- высокая скорость сканирования – 1000 точек/с
- высокая точность измерения коэффициента отражения: 0,25 дБ и 1,5° во всем диапазоне частот
- возможность отображения до четырех независимых маркеров на всех графиках, позволяющих производить точную оценку измеряемого параметра
- отображение практически всех возможных интерпретаций коэффициента отражения
- возможность измерения расстояния до повреждений и потерь в кабеле
- малая масса и размеры: 400 грамм при «карманных» габаритах 155×81×27 мм
- встроенный аккумулятор обеспечивает до 2 часов автономной работы прибора
- возможность питания прибора от планшета или смартфона через USB OTG кабель: не вовремя разрядившийся аккумулятор не остановит рабочий процесс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST VR 23-6200:
Рабочий диапазон частот 23-6200 МГц
Разрешение по частоте 10 кГц
Максимальное число точек сканирования 1000
Скорость сканирования 1000 точек/с
Направленность моста, нескорректированная во всем диапазоне, не менее 12 дБ
Направленность эффективная (после полной однопортовой калибровки), не менее1 50 дБ
Коэффициент стоячей волны по входу, не более 2
Точность измерения фазы, не хуже1 1,50
Точность измерения амплитуды, не хуже1 0,25 дБ
Разрешение определения расстояния до повреждения2 (C x VF)/2S м
Максимальная длина измеряемого кабеля3, при VF =1 3000 м
Максимальное постоянное напряжение на входе 25 В
Отображаемые графики диаграмма Вольперта-Смита; полярная диаграмма; фаза коэффициента отражения (КО); магнитуда КО; логарифмическая магнитуда КО; КСВ; дистанция до повреждения; потери в кабеле
Рабочий диапазон температур, 0С 0...+40
Диагональ экрана 3,2"
Тип экрана
сенсорный
резистивный
Разрешение экрана 320х240
Ёмкость аккумулятора 2500 мАч
Время непрерывной работы от аккумулятора4 +/- 2 ч.
Время заряда аккумулятора
+/- 6 ч.
Габаритные размеры (Д×Ш×В) 155×81×27
Масса 0,4 кг


1 Измерение выполняется после прогрева устройства продолжительностью не менее пяти минут с проведением полной (ХХ, КЗ, СН) однопортовой калибровки. Изменение температуры окружающей среды от момента проведения калибровки до проведения измерений не должно превышать ±3 °С.
2 Где С - скорость света м/с; VF – фактор скорости (отношение скорости распространения электромагнитной волны в кабеле к скорости распространения электромагнитной волны в вакууме), принимает значение в зависимости от кабеля от 0,1 до 1; S – диапазон частот сканирования в частотном задании (Гц).
Зависит от величины затухания в кабеле и является пределом индикации на дисплее.
4 При температуре окружающей среды плюс 20±5°С после полного заряда аккумулятора.

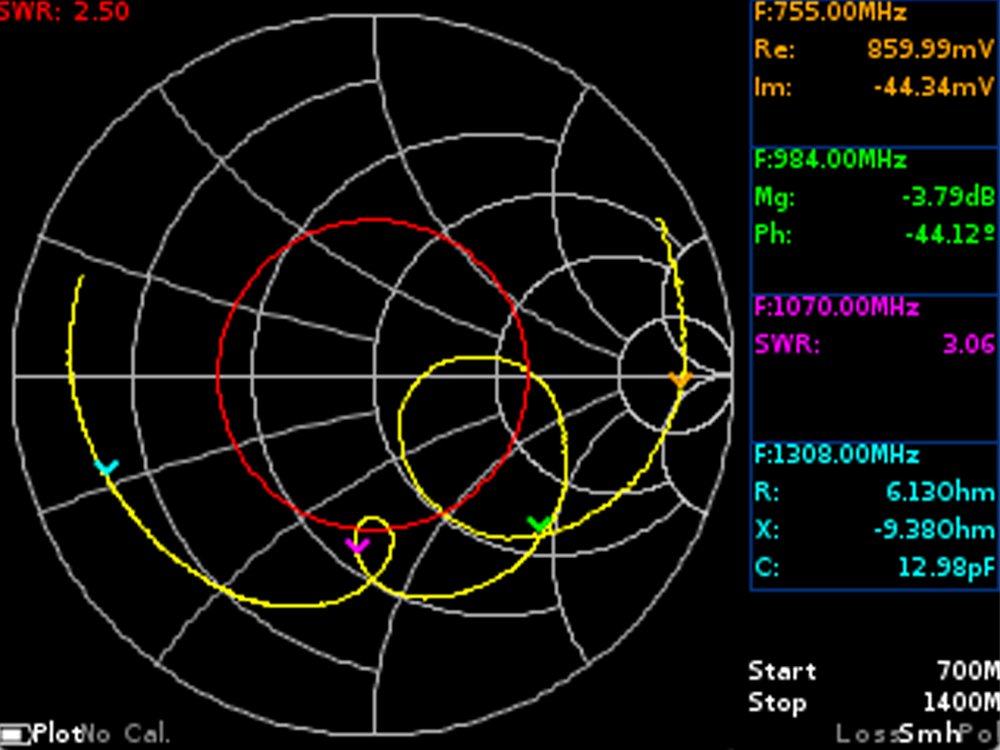

Диаграмма Смита для антенны GSM (900 МГц)

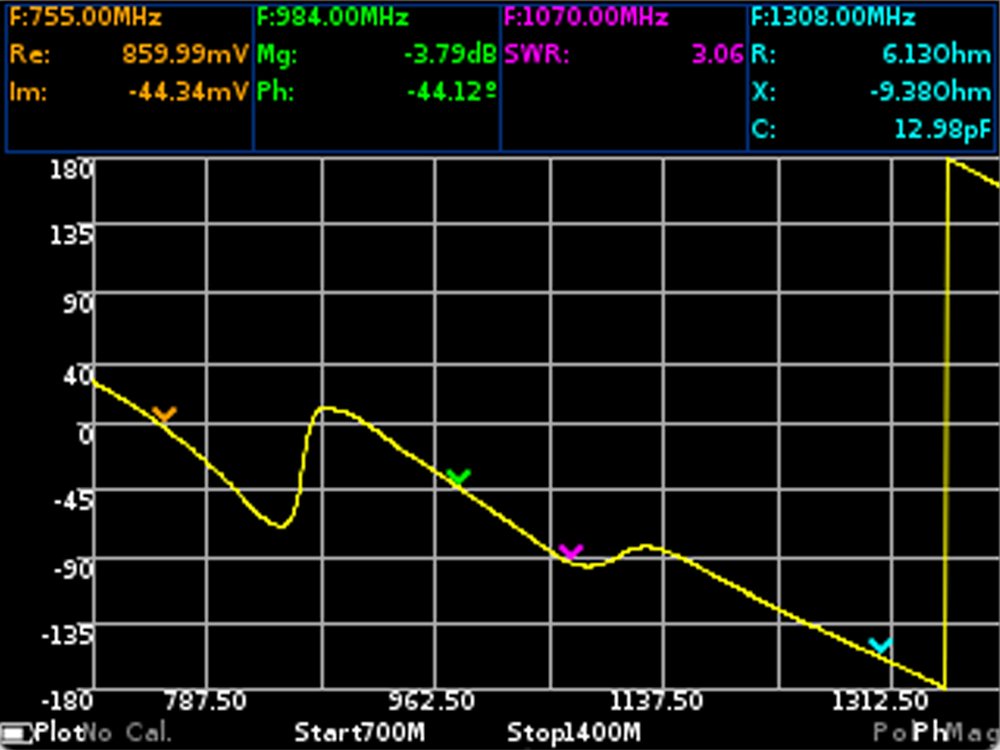

Фаза коэффициента отражения для антенны GSM

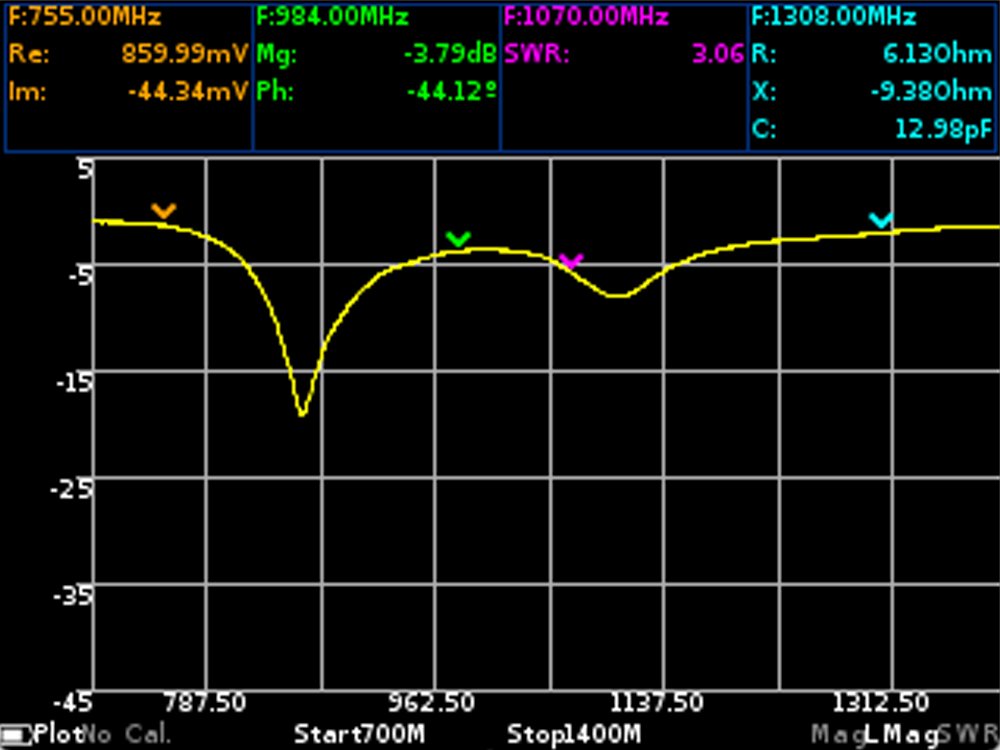

Логарифмическая магнитуда коэффициента отражения для антенны GSM

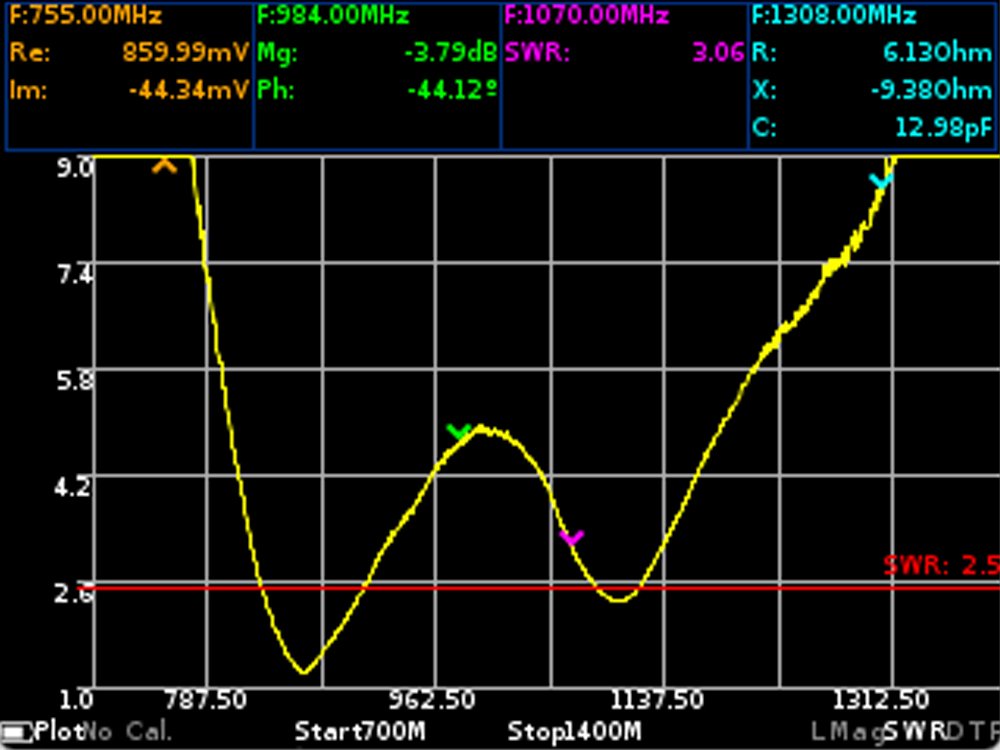

Коэффициент стоячей волны

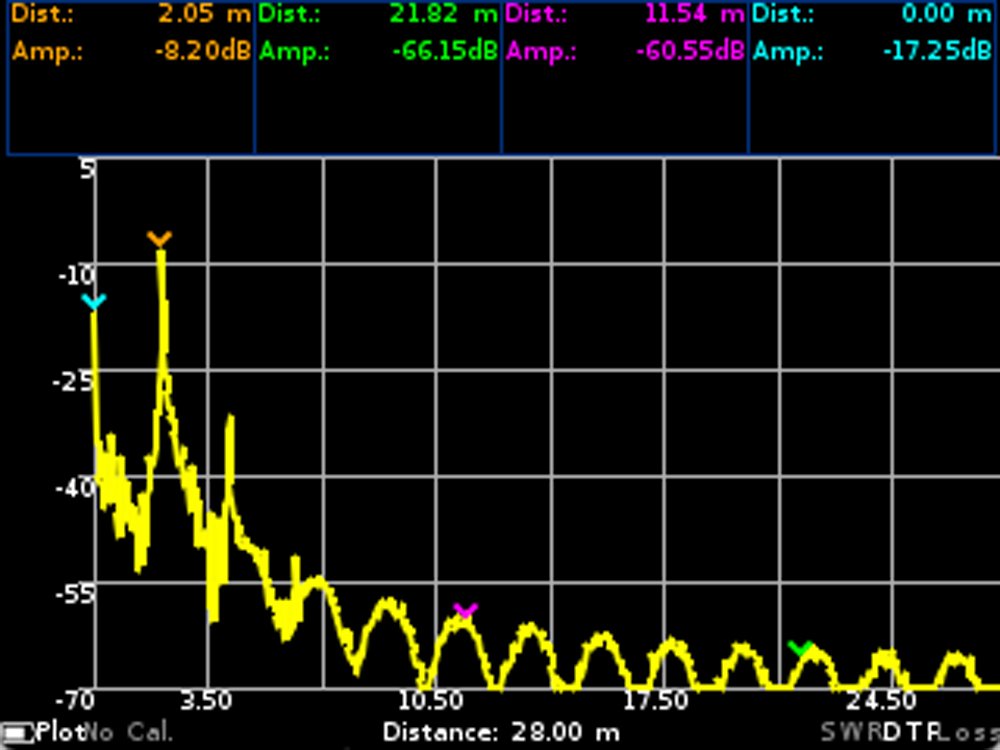

График измерения расстояния до повреждения кабеля

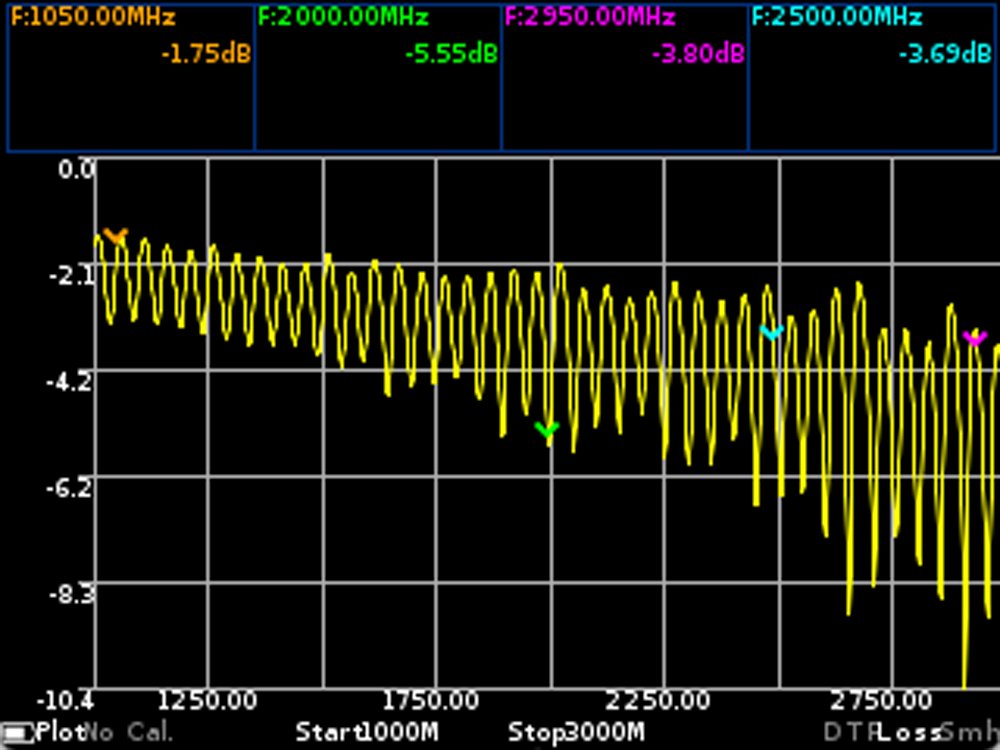

График измерений затухания в кабеле




Прибор имеет заводскую калибровку, за опорную плоскость принят разъем прибора. Если вы планируете проводить измерения с использованием кабельных сборок, переходников и т.д., то вам будет необходимо перекалиброваться. Для этого используйте 50 Ом калибровочный набор SOL (Short / Короткое замыкание - Open / Холостой ход - Load / Согласованная нагрузка). SOL калибровочные наборы чаще всего бывают в форм-факторе N-типа и SMA-типа. Выбирайте форм-фактор, соответствующий типу разъема, на опорной плоскости которого планируется калибровка.
  • Габариты:
  • Длина Х ширина Х высота 155 x 81 x 27 мм
  • ПроизводительARINST
  • Гарантия производителя24мес.
Показать еще...
  • 1. Руководство по эксплуатации. Векторный рефлектометр ARINST VR 23-6200.pdf ссылка
  • 2. Паспорт. Векторный анализатор ARINST VR 23-6200.pdf ссылка
