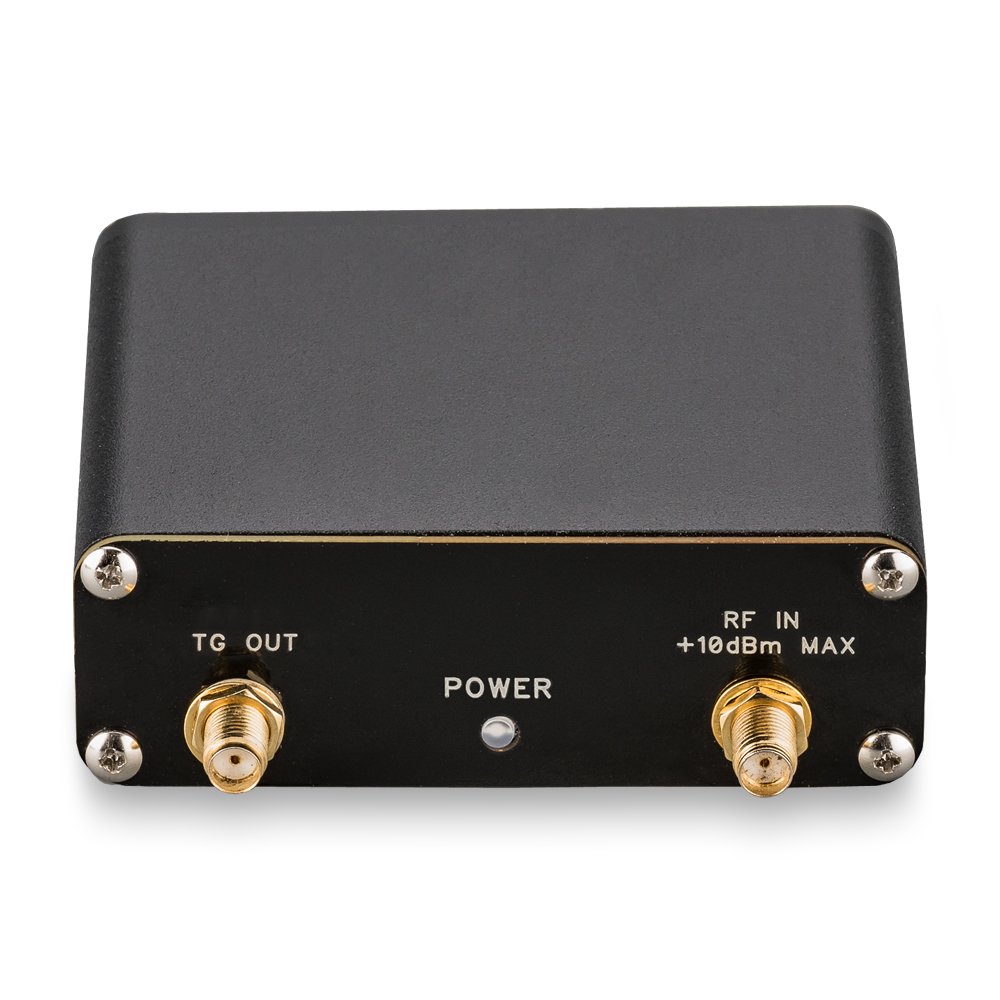

Arinst SSA-TG LC R2 - Портативный анализатор спектра KROKS

  • 16 000 руб.
Отзывов: 0
Читайте отзывы покупателей и оценивайте качество магазина на Яндекс.Маркете
Артикул: 1941
Понравился товар? Расскажите о нем своим друзьям:
Arinst SSA-TG LC R2– это панорамный анализатор спектра со встроенным генератором сигнала, который предназначен для отображения спектров сигналов в основном диапазоне частот от 36 до 3000 МГц.
Arinst SSA-TG LC R2 является удешевленной версией Arinst SSA-TG R2. У версии LC отсутствует встроенный аккумулятор и возможность передачи данных через bluetooth. Прибор передает данные и получает питание только по USB кабелю.
Прибор позволяет определить амплитуду и частоту спектральных компонент, входящих в состав сигнала.
Важной особенностью устройства является наличие дополнительной функции генератора сигнала, который позволяет производить замеры АЧХ активных устройств, например репитера, измерять КСВ антенн и т.д.
Анализатор спектра отображает спектры сигналов всех распространенных технологий: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, ГЛОНАСС и т.д.
Кроме основного диапазона частот 36-3000 МГц прибор имеет дополнительный расширенный диапазон от 3000 до 5990 МГц, в котором ошибка измерений выше, чем в основном диапазоне. При работе в расширенном диапазоне следует использовать прибор только для отображения сигналов для их оценки, но не для измерений.

Для кого?

С помощью прибора сервисные центры и ремонтные бригады могут выполнить ВЧ-анализ для проведения пусконаладочных или ремонтных работ. Кроме этого, наш анализатор идеально подходит для мастерских и радиолюбителей.

Например, с помощью прибора можно выполнить следующие работы:

  • - навести внешнюю антенну на базовую станцию
  • - провести экспресс-анализ радиочастотной обстановки
  • - проверить правильность работы репитера сотовой связи
  • - провести ремонт и настройку репитера, генератора, фильтра и т.д.

Как работает?

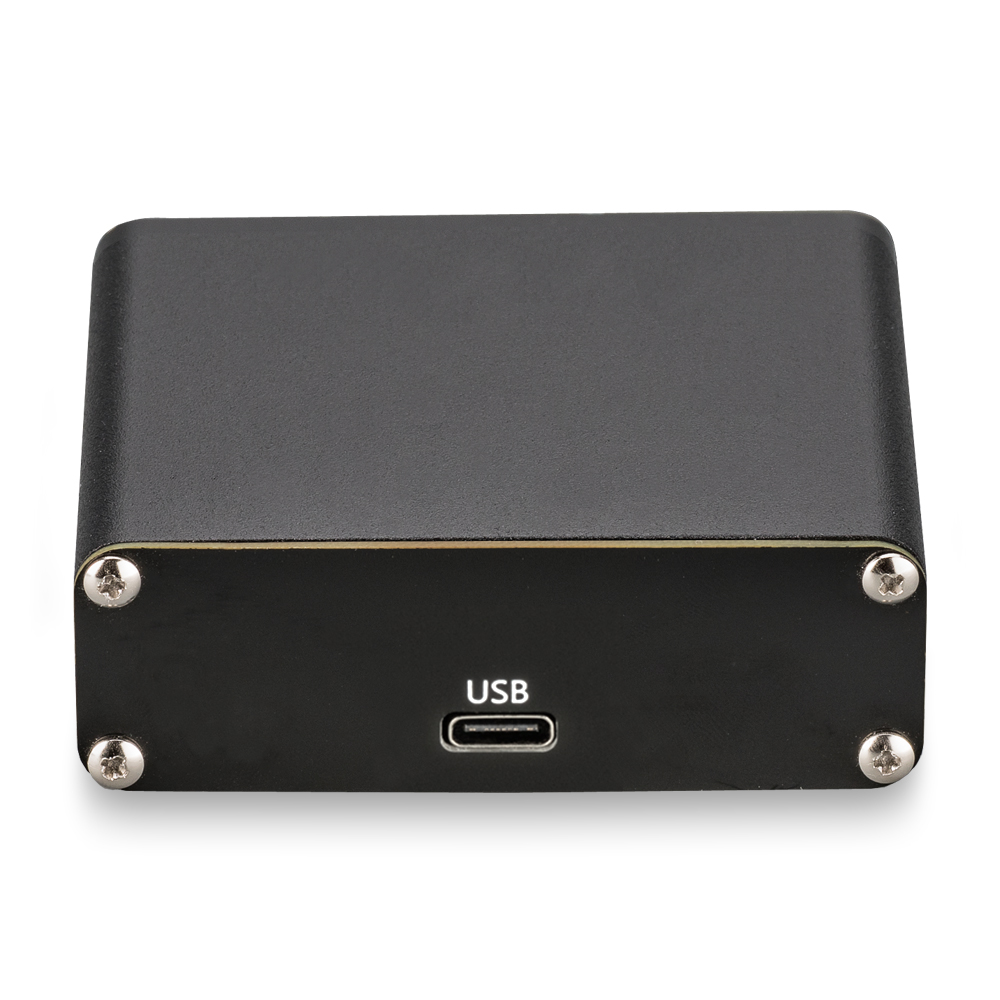

Анализатор спектра выполнен в виде прибора, который подключается в измеряемую цепь. В отличие от анализатора ARINST SSA-TG R2 анализатор ARINST SSA-TG LC R2, во-первых, не имеет встроенного аккумулятора и питается по USB кабелю и, во-вторых, не имеет Bluetooth-модуля. Передача всех данных и питание происходит по USB кабелю. Данное решение позволило снизить стоимость анализатора ARINST SSA-TG LC R2 по сравнению с ARINST SSA-TG R2.

Прибор управляется одним из двух способов:

  • - при помощи смартфона или планшета под управлением Android,
  • - через компьютер или ноутбук с операционной системой Windows.

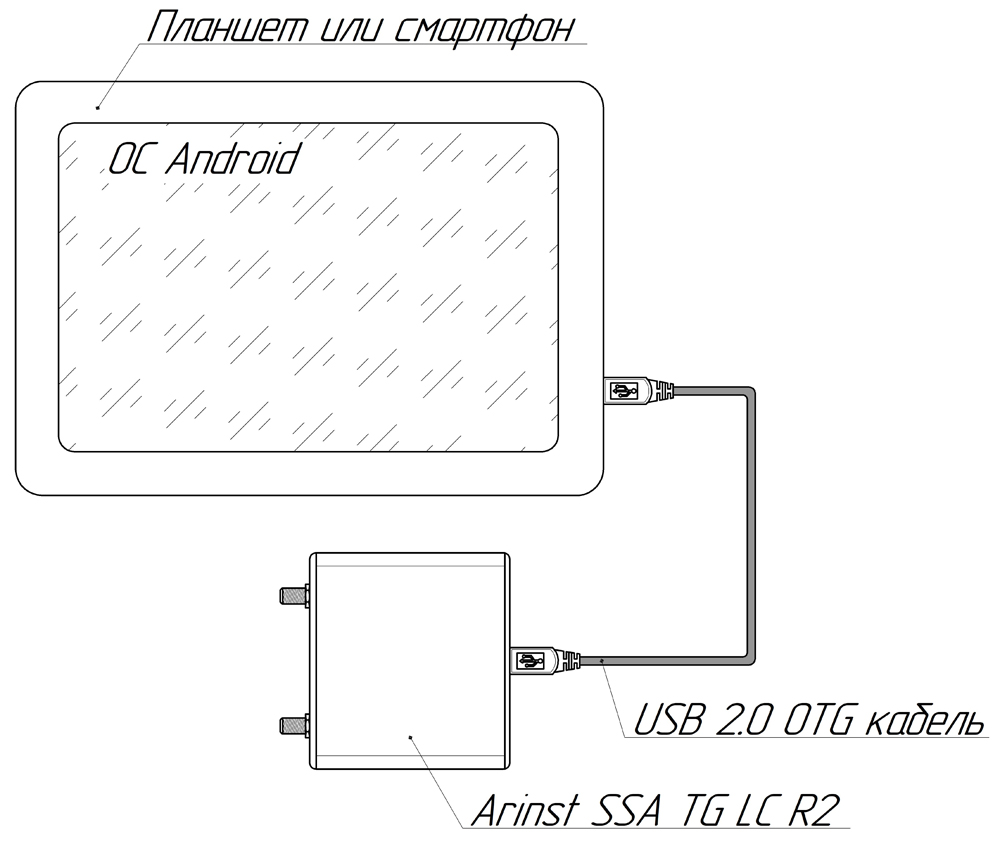

Так как данные между прибором и смартфоном/планшетом/компьютером передаются по USB-кабелю, и по нему также осуществляется питание прибора, то смартфон и планшет должны поддерживать OTG (обычно это все новые устройства с Android 4.1 или выше).
Все измеренные данные в реальном времени отображаются на экране смартфона/планшета/компьютера.
Программу для управления анализатором спектра при помощи смартфона или планшета можно установить из Google Play
Для нормальной работы приложения необходима Windows 7 или выше, а также последняя версия Java Virtual Machine.
Для работы приложения необходима полная (100%) поддержка OpenGL версии 2.1 и выше.
В программе для управления анализатором отображаться предыдущая версия прибора ARINST SSA-TG LC.

Управление анализатором при помощи внешних программ

Существует возможность управления устройством при помощи внешних программ.
Можно отправить на устройство команду совершить измерение (сканирование диапазона) со следующими параметрами:
  • - начальная частота
  • - конечная частота
  • - шаг измерения
  • - значение аттенюатора
После выполнения команды устройство Arinst SSA-TG LC R2 отправит клиенту (микроконтроллеру, компьютеру, мобильному устройству и т.п.) сообщение, содержащее измеренные значения амплитуд при заданных значениях частот. Пользователь может записывать полученные данные в файл, базу данных и т.п.
Пользователь имеет возможность настроить автоматические измерения спектра и использовать анализатор Arinst SSA-TG LC R2 в своей системе.

Основные функции приложения для управления прибором:

  • - просмотр спектра сигналов в виде графиков, с установкой диапазона частот и референсного уровня;
  • - установка и управление абсолютными и относительными (дельта) маркерами;
  • - поиск одного или нескольких (до десяти) максимальных значений сигнала в моментальном или следящем режимах;
  • - назначение и сохранение уникальных идентификаторов для диапазонов частот; например, можно назначить диапазон под названием «DCS UpLink» диапазону 1710-1785 МГц, а также можно назначить области рабочих частот для каждого оператора. Эта опция значительно облегчает ВЧ-анализ и идентификацию для сигналов стандартных технологий;
  • - наличие предустановленных диапазонов, а также возможность сохранять диапазоны в файл и делиться им с другими устройствами для управления анализаторами спектра Arinst SSA-TG LC R2;
  • - режим трассировки, при котором строится усредненный по нескольким измерениям спектр сигнала. Кроме среднего возможны режимы отображения экстремальных значений, скользящего среднего. Количество измерений для трассировки выбирается пользователем;
  • - сохранение настроек сканирования спектра (границы частотного диапазона, значение аттенюатора и т.п.) для быстрого и удобного переключения в необходимый режим измерения;
  • - сохранение спектра сигнала вместе с маркерами для последующего анализа. При этом сохраненный график можно открыть на любом Android-устройстве с установленным приложением «Arinst SSA» (при этом необязательно иметь сам анализатор спектра), или конвертировать в нужный вид с помощью любого табличного редактора;
  • - одновременное отображение нескольких выбранных диапазонов частот;
  • - наличие функции трекинг-генератора для измерений амплитудно-частотных характеристик фильтров, усилителей и антенн.

Преимущества:

  • - низкая цена;
  • - широкий диапазон отображаемых частот: от 36 до 5990 МГц;
  • - быстрое сканирование диапазона частот: около 500 мкс на точку;
  • - высокая точность измерений: 2 дБ в пределах динамического диапазона 70 дБ;
  • - работа с большинством устройств под управлением Android и компьютеров под управлением Windows;
  • - возможность пользоваться одним прибором при помощи нескольких смартфонов/планшетов/компьютеров;
  • - небывалое удобство использования в полевых условиях: вес всего 125 г, размеры 88х81х22 мм;
  • - бесплатное многофункциональное ПО и бесплатные обновления для управления прибором.

Технические характеристики (только для основного измеряемого диапазона частот 36-3000 МГц):

  • - отображаемый диапазон частот: 36—5990 МГц;
  • - основной измеряемый диапазон частот: 36—3000 МГц;
  • - динамический диапазон в полосе 36—3000 МГц: 70 дБ;
  • - максимальная полоса обзора: 5954 МГц;
  • - полоса пропускания ПЧ: 250 кГц, фиксированная;
  • - время обзора в полосе 100 МГц: < 0.1 с;
  • - полка шума в полосе 36-3000 МГц: < -95 дБм;
  • - волновое сопротивление: 50 Ом;
  • - КСВ в рабочем диапазоне частот: < 1,5;
  • - внутренний аттенюатор: 0—30 дБ;
  • - ошибка при аттенюации до 10 дБ: 2 дБ;
  • - ошибка при аттенюации от 10 до 20 дБ: 5 дБ;
  • - ошибка при аттенюации от 20 до 30 дБ: 8 дБ;
  • - выходная мощность трекинг-генератора: -15...-25 дБм;
  • - точность отображения сигнала в пределах динамического диапазона: 2,0 дБ;
  • - максимальная входная мощность при аттенюаторе 0 дБ: 10 дБм;
  • - максимальная входная мощность при аттенюаторе выше 20 дБ: +20 дБм;
  • - максимальный входной измеряемый сигнал: +10 дБм;
  • - максимальное постоянное напряжение на входе: 25 Вольт;
  • - максимальный потребляемый ток при работе от USB: 350 мА.

Что в коробке:

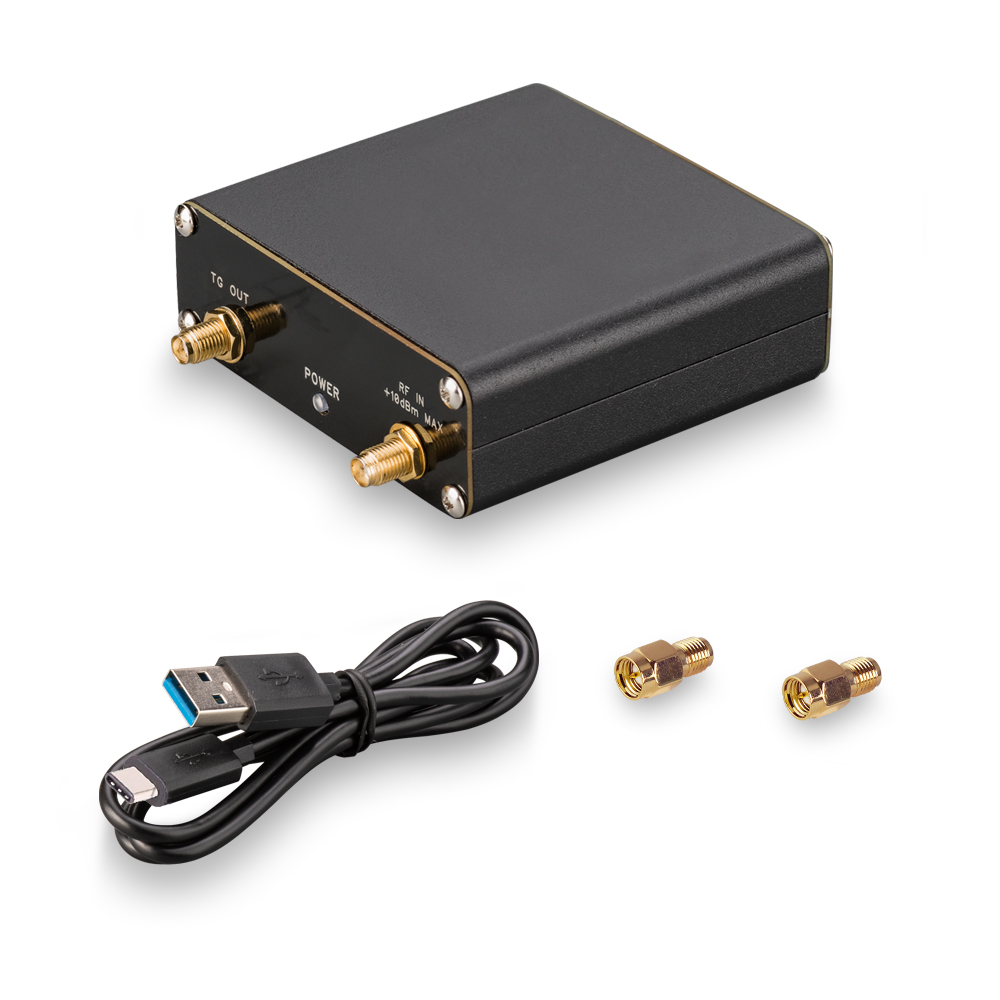

  • - анализатор спектра Arinst SSA-TG LC R2;
  • - ВЧ-переходник SMA(male)-SMA(female) для защиты ВЧ разъемов от износа, 2 шт;
  • - кабель USB – mini-USB для зарядки прибора и для передачи данных.

Чего нет в коробке:

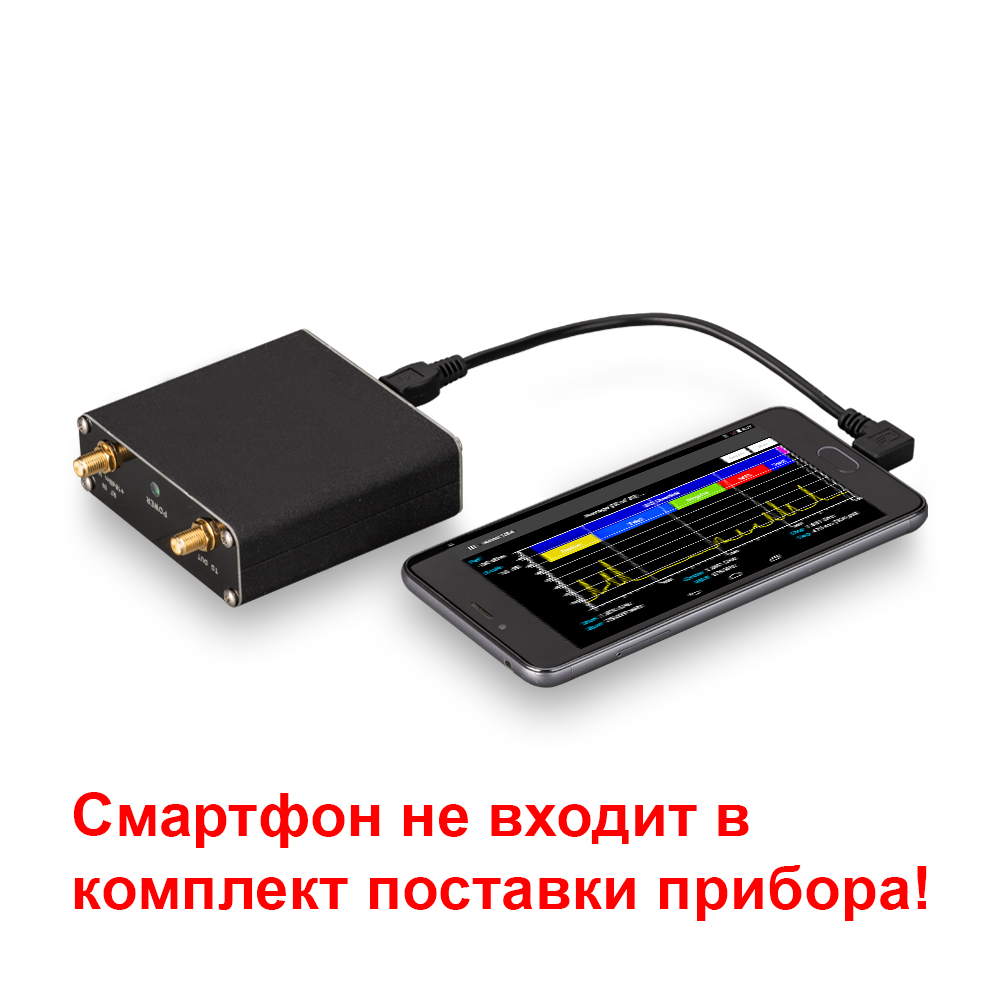

Смартфон или планшет под управлением Android 4.1 или выше. Используйте своё Android-устройство для управления прибором. Исполнение самого прибора в одном корпусе, а устройства для его управления – в другом - было сделано для того, чтобы анализатор спектра был более простым и доступным. Вы можете использовать свой ноутбук или компьютер для управления устройством.
Внешние аттенюаторы. Максимальная измеряемая входная мощность, подаваемая на прибор, ограничена значением +10 дБм. Если необходимо измерить большее значение, то каждый пользователь прибором должен сам подобрать необходимые аттенюаторы.

Ограничения!

Анализатор спектра Arinst SSA-TG LC R2 не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Каждый прибор калибруется по мощности и частоте.
Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
  • Общие характеристики
  • Производитель ARINST
  • Цвет Черный
  • Гарантия производителя 12 мес.
  • Габариты товара88 x 81 x 22мм
Показать еще...
  • 1. Руководство по эксплуатации. Анализаторы спектра Arinst SSA-TG R2 и Arinst SSA R2 ссылка
  • 2. Паспорт. Анализаторы спектра Arinst SSA Lite R2, Arinst SSA Pro R2, Arinst SSA-TG R2 ссылка
  • 3. Паспорт. Анализатор спектра Arinst SSA-TG LC R2 ссылка
  • 4. Инструкция: анализатор спектра ARINST SSA  ссылка
