Общие сведения

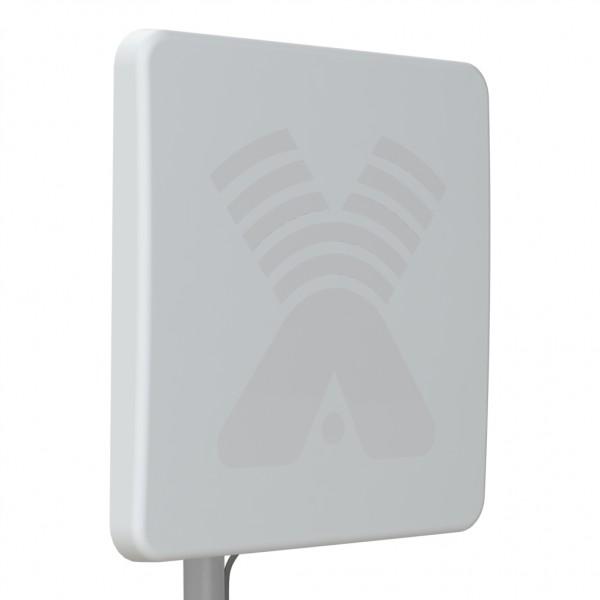

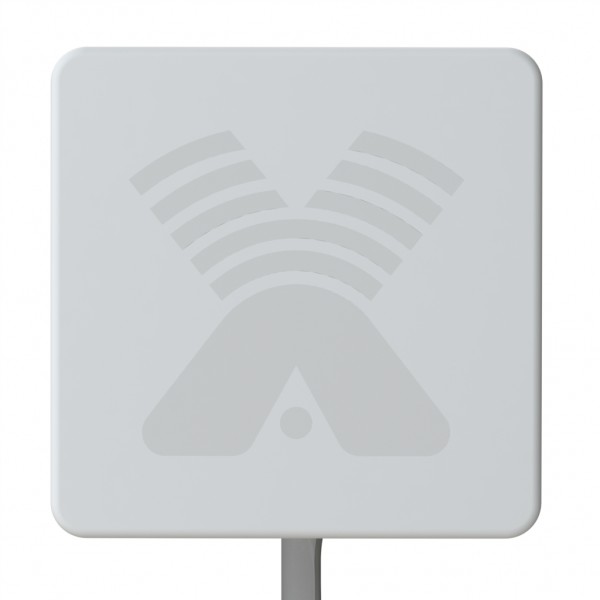

Панельная антенна
ZETA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:
-
- сотовая связь (GSM1800)
-
- 2G (EDGE)
-
- 3G (UMTS 2100)
-
- 4G (WIMAX,LTE)
-
- WI-FI (IEEE 802.11b, g)
и в других системах диапазона 1700-2700 МГц.
ZETA является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и "точка-многоточка". Тип антенны – синфазная полосковая решетка.
Достоинства антенны ZETA:
-
- Активные излучателя антенны укрыты в пластиковый корпус.
-
- Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
-
- Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
-
- Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
Комплект поставки:
-
- Антенна ZETA
-
- Узел крепления на мачту
-
- Инструкция по установке
-
- Упаковка (картон)
Подключение к модему:
Для подключения антенны к модему необходимы адаптер и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов.
|
Модель модема
|
Тип адаптера
|
Кабельная сборка
|
|
Huawei Е392
|
TS-9/SMA-female
|
SMA-male/N-male
|
|
E3276 (М150-1), E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G
|
CRC-9/SMA-female
|
SMA-male/N-male
|
|
LU-150/156, ZTE MF180, ZTE MF192, Е1550
|
MS-156/SMA-female
|
SMA-male/N-male
|
