Автомобильный комплект VEGATEL AV1-900E/1800/3G-kit предназначен для усиления сигнала сотовой связи в подвижных объектах (автомобилях, суднах, лифтах и т.д). Работает одновременно в трех частотных диапазонах 900 МГц, 1800 МГц и 2000 МГц в сотовых сетях следующих стандартов: 2G (EGSM/GSM-900/1800), 3G (UMTS900/2100), 4G (LTE1800) и позволяет добиться качественного усиления сигнала внутри транспортного средства. Разработан комплект с учетом возможности самостоятельной установки, либо в специализированном сервисе, при возникновении вопросов вы всегда сможете связаться с нашими специалистами. Состоит комплект VEGATEL AV1-900E/1800/3G-kit из репитера (устанавливается внутри транспортного средства), всепогодной антенны (устанавливается на крыше транспортного средства), комнатной антенны (устанавливается внутри транспортного средства), адаптера 12В и крепежей. Что касается самостоятельной установки комплекта, то вместе с ним идёт подробная инструкция по эксплуатации, которая объясняет все детали монтажа.
![расположение оборудования]()

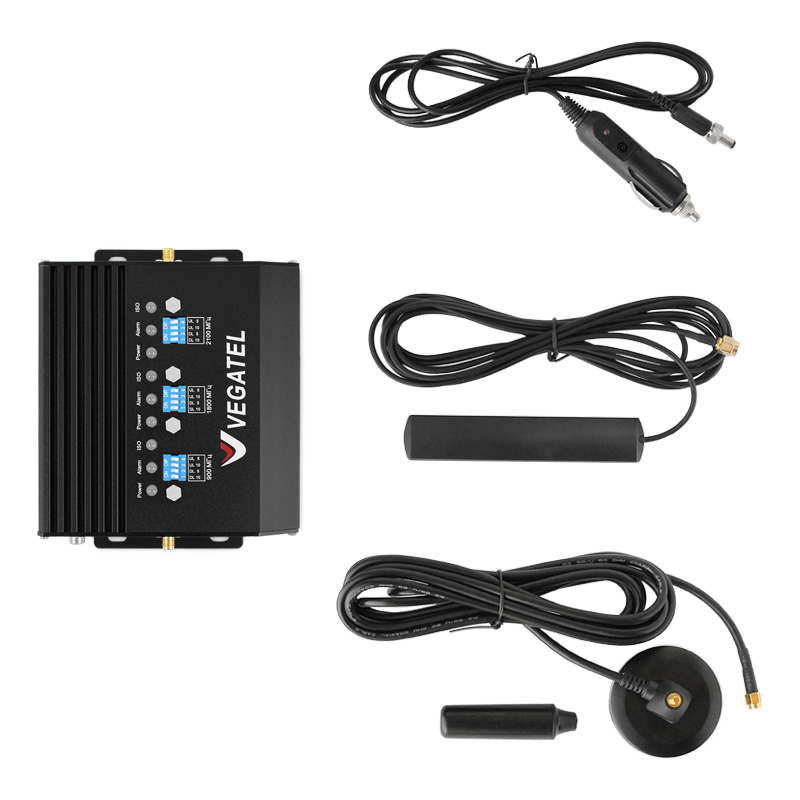

КОМПЛЕКТАЦИЯ
|
№
|
Наименование
|
Кол-во
|
|
1
|

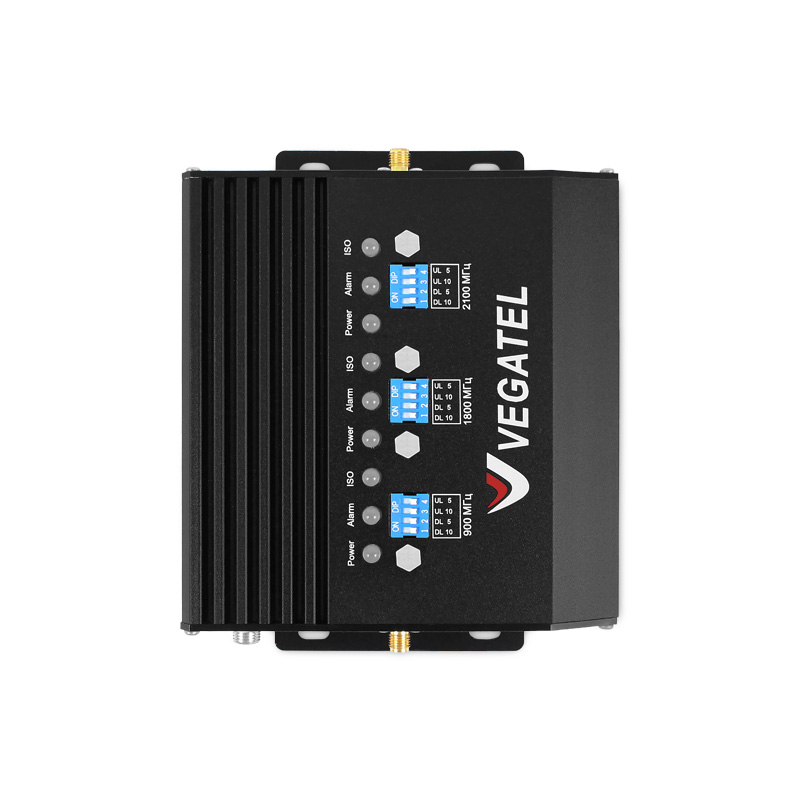

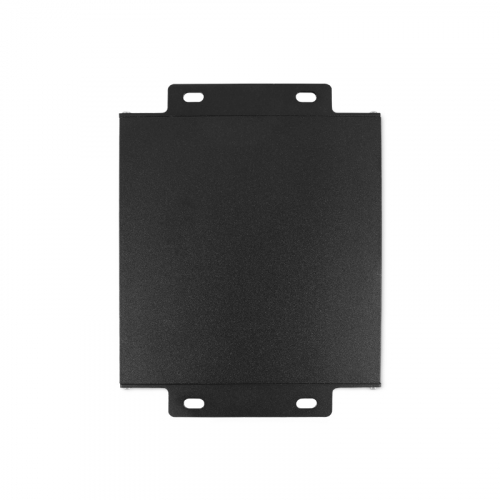

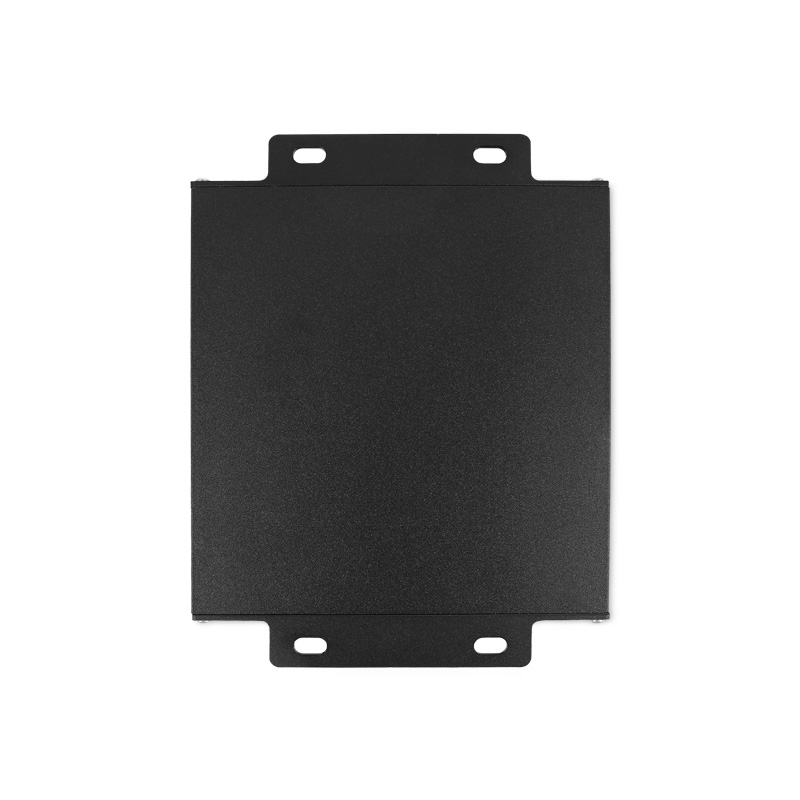

Усилитель сотовой связи для автомобиля VEGATEL AV1-900E/1800/3G-kit
|
1 шт.
|
|
2
|

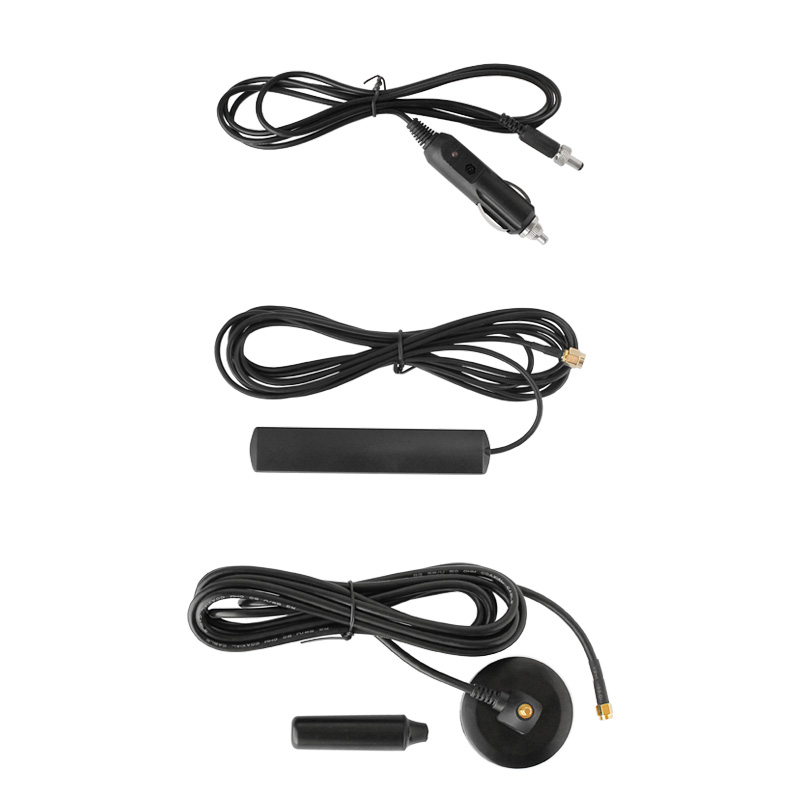

GSM / 1800 / 3G антенна для автомобиля всепогодная (магнитная)
|
1 шт.
|
|
3
|
Антенна автомобильная комнатная (внутренняя)
|
1 шт.
|
|
4
|
Шнур питания 12V/1 (для AV1) - 1,5 м
|
1 шт.
|
|
5
|
Гарантийный талон и инструкция по эксплуатации
|
1 шт.
|
ХАРАКТЕРИСТИКИ РЕПИТЕРА VEGATEL AV1-900E/1800/3G-KIT
|
Характеристики
|
Станция - Телефон (DL)
|
Телефон - Станция (UL)
|
|
Полоса рабочих частот
|
EGSM/GSM-900 (2G)
UMTS900 (3G)
|
925 ~ 960 МГц
|
880 ~ 915 МГц
|
|
GSM-1800 (2G), LTE1800 (4G)
|
1805 ~ 1880 MГц
|
1710 ~ 1785 MГц
|
|
UMTS2100 (3G)
|
2110 ~ 2170 МГц
|
1920 ~ 1980 МГц
|
|
Максимальное усиление комплекта
|
61 дБ
|
|
Максимальное усиление репитера
|
55 дБ
|
55 дБ
|
|
Максимальная выходная мощность
|
0 дБм
|
23 дБм (200 мВт для каждого
частотного диапазона)
|
|
Площадь действия
|
до 350 м2
|
|
Автоматическая регулировка усиления
|
≤30 дБ
|
|
КСВн входов
|
≤2
|
|
Показатель шума
|
≤8 дБ
|
|
Групповая задержка
|
≤1,5 мкс
|
|
Стабильность частоты
|
≤0,01 частей на миллион
|
|
Импеданс
|
50 Ом
|
|

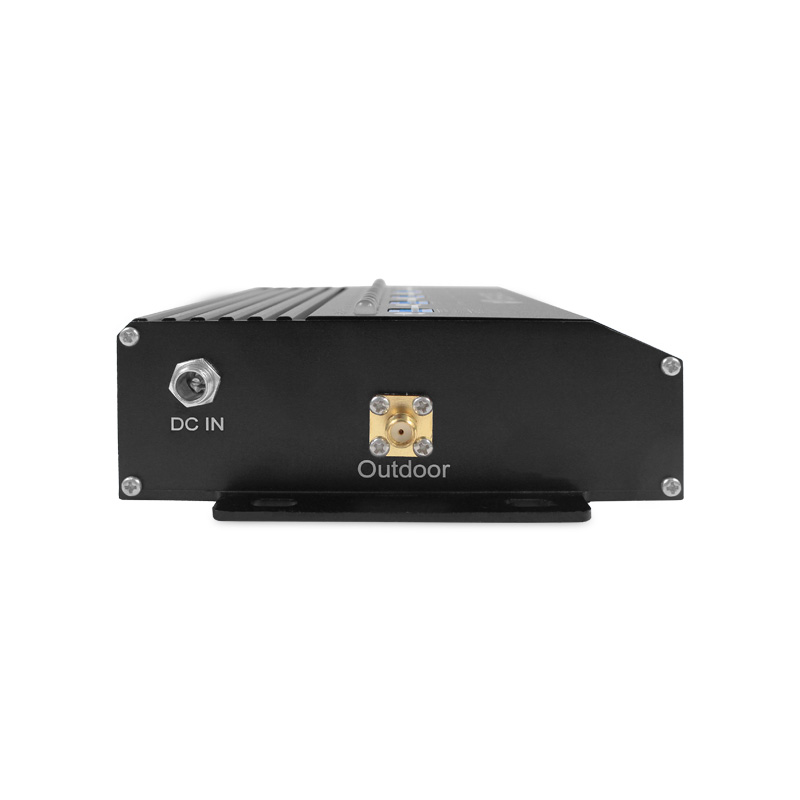

Разъём
|
SMA-Female
|
|
Габариты
|
148 x 120 x 40 мм
|
|
Габариты коробки
|
290 x 240 x 85 мм
|
|
Вес нетто
|
0,60 кг
|
|
Вес брутто
|
1,14 кг
|
|
Питание
|
12В
|
|
Потребляемая мощность
|
до 10 Вт
|
|
Защита от внешних факторов
|
IP40
|
|
Охлаждение
|
Естественное охлаждение
|
|
Температура эксплуатации
|
от -25°С до +55°С
|
|
Температура хранения
|
от -40°С до +80°С
|
|
Влажность
|
от 5% до 85%
|
|
Атмосферное давление
|
от 86 кПа до 106 кПа
|
ХАРАКТЕРИСТИКИ КОМНАТНОЙ АНТЕННЫ
|
Характеристики
|
Станция - Телефон (DL)
|
Телефон - Станция (UL)
|
|
Полоса рабочих частот
|
EGSM/GSM-900 (2G)
UMTS900 (3G)
|
925 ~ 960 МГц
|
890 ~ 915 МГц
|
|
GSM-1800 (2G), LTE1800 (4G)
|
1805 ~ 1880 МГц
|
1710 ~ 1785 МГц
|
|
UMTS2100 (3G)
|
2110 ~ 2170 МГц
|
1920 ~ 1980 МГц
|
|
Усиление
|
3 дБ
|
3 дБ
|
|
Условия эксплуатации
|
комнатная
|
|
Тип
|
панельная
|
|
КСВН входов
|
≤2
|
|
Входное сопротивление
|
50 Ом
|
|
Длина кабеля
|
3 м
|
|
Разъем
|
SMA-male
|
|
Габариты устройства
|
115 x 21 x 4 мм
|
|
Вес
|
0,060 кг
|
|
Температура эксплуатации
|
от -30°C до +55°
|
ХАРАКТЕРИСТИКИ ВСЕПОГОДНОЙ ВНЕШНЕЙ АНТЕННЫ
|
Характеристики
|
Станция - Телефон (DL)
|
Телефон - Станция (UL)
|
|
Полоса рабочих частот
|
EGSM/GSM-900 (2G)
UMTS900 (3G)
|
925 ~ 960 МГц
|
880 ~ 915 МГц
|
|
GSM-1800 (2G), LTE1800 (4G)
|
1805 ~ 1880 МГц
|
1710 ~ 1785 МГц
|
|
UMTS2100 (3G)
|
2110 ~ 2170 МГц
|
1920 ~ 1980 МГц
|
|
Усиление
|
5 дБ
|
5 дБ
|
|
Условия эксплуатации
|
всепогодная
|
|
Тип
|
магнитная
|
|
КСВН входов
|
≤2
|
|
Входное сопротивление
|
50 Ом
|
|
Длина кабеля
|
3 м
|
|
Разъем
|
SMA-male
|
|
Габариты устройства
|
200 x 30 x 30 мм
|
|
Вес
|
0,30 кг
|
|
Температура эксплуатации
|
от -45°C до +75°C
|
