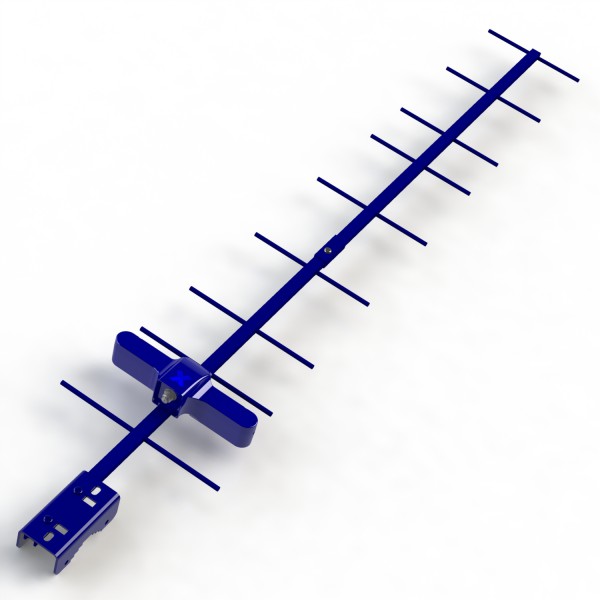

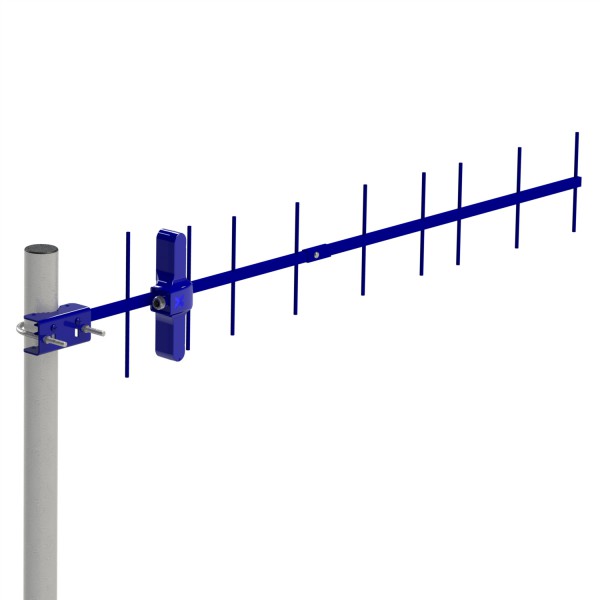

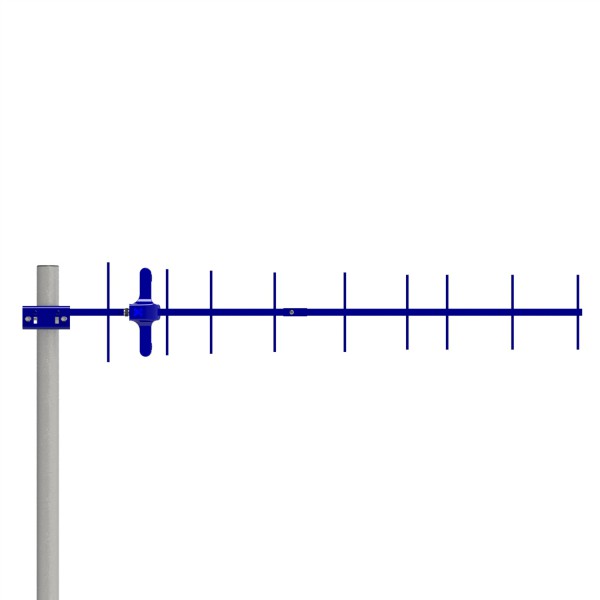

Антенна
АX-914Y(F) предназначена для использования в комплекте с репитером стандарта GSM900 и радиотелефонами диапазона 900 МГц. АX-914Y(F) улучшает качество связи телефонов на границах зон обслуживания операторами. Тип антенны - "волновой канал" (Яги).
Достоинства антенны
АX-914Y(F):
-
Точка питания активного излучателя антенны надежно укрыты от осадков и агрессивных воздействий термоусадочной трубкой и герметиком.
-
Разъем антенны жестко закреплен на защитном корпусе активного вибратора.
Комплект поставки:
-
Антенна АX-914Y(F)
-
Комплект крепления для установки на мачту
-
Инструкция по установке
-
Упаковка из микрогофрокартона или полиэтилена
|
Электрические характеристики
|
|
Рабочий диапазон частот, МГц
|
890-960
|
|
Усиление, dBi
|
14
|
|
Ширина ДН в Н-плоскости, град
|
38
|
|
Ширина ДН в Е-плоскости, град
|
35
|
|
Входное сопротивление, Ом
|
75
|
|
КСВ в рабочем диапазоне частот, не более
|
1,5
|
|
Допустимая мощность, Вт
|
50
|
|
Поляризация
|
вертикальная
|
Механические характеристики
|
|
Масса с креплением, г
|
455
|
|
Диаметр мачты, мм
|
30-58
|
|
Габаритные размеры, м
|
1,0х0,19х0,065
|
|
Допустимая скорость ветра, м/сек
|
65
|
|
Разъем
|
F-female
|
|
Количество элементов
|
8
|
|
Материал излучателя
|
медь
|
|
Материал траверсы
|
сталь
|
|
Материал крепления
|
сталь
|
|
Материал защитного кожуха
|
PVC
|
Диаграммы направленностиа антенны
|
|
Частота
|
|
|
900МГц
|
950МГц
|
|
Плоскость H -красным цветом, плоскость Е - синим цветом
|
![]()
|
![]()
|
